Flexibilis fénykábel szerelés, méretre vágás

Utoljára frissítve: 2011 május 02, hétfő Magazin: Bemutatók, tesztek
Figyelem! A cikkben szereplő mikroizzós fénykábel forgalmazását megszüntettük, helyettük LED diódákkal szerelt LED fénykábeleket ajánlunk, melyeket a LED szalag kategóriában találhat, meg. Beltéri rejtett világítás készítése esetén, az itt bemutatott fénykábel helyett a lapos, irányított szögű LED szalagokat ajánljuk.


Összeszerelési útmutató

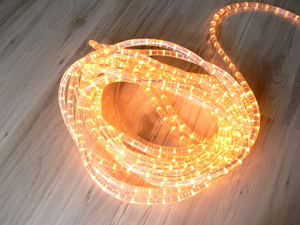

Az áruházunkban kapható vágható flexibilis fénykábel összeszerelési útmutatója.
A végelzáró kupakot Ön helyezheti fel a beépítéskor, így a méret pontos lesz, nem lesz kilógó / összetekeredett fénykábel!

  Flexibilis fénykábel méretre vágásas
A betápszett tartalma:
  Flexibilis fénykábel méretre vágásas
1. lépés:

  - 220 V-os kábel dugvillával és flexibilis kábel csatlakozóval,
- Csatlakozótű a 220 V-os kábel és a flexikábel csatlakoztatásához,
- Végelzárókupak a flexi kábel végére,
- 2 db zsugorcső,
- Ragasztó
  - Húzzuk az egyik zsugorcsövet a fénykábelre.

  Flexibilis fénykábel méretre vágásas
2. lépés:
  Flexibilis fénykábel méretre vágásas
3. lépés:

  - Kenjük be ragasztóval a fénykábel végét (a végelzáró kupak helyét).   - Helyezzük fel a végelzáró kupakot.

  Flexibilis fénykábel méretre vágásas
4. lépés:
  Flexibilis fénykábel méretre vágásas
5. lépés:

  - Várjuk meg amíg megszárad a ragasztó.   - Húzzuk rá a zsugorcsövet a végelzáró kupakra.

  Flexibilis fénykábel méretre vágásas
6. lépés:
  Flexibilis fénykábel méretre vágásas
7. lépés:

  - Hő segítségével (láng, hőfúvó pisztoly) zsugorítsuk a csövet a kupakra és a fénykábelre, kültéri használat esetén különös gonddal járjunk el! (A lezárásnak kültéren vízszigeteltnek kell lennie!)   - A csatlakozótű hegyes végét dugjuk bele a fénykábelbe úgy, hogy a tüskék a fénykábelben lévő vezetbe csússzanak.

  Flexibilis fénykábel méretre vágásas
8. lépés:
  Flexibilis fénykábel méretre vágásas
9. lépés:

  - Ütközésig toljuk a csatlakozót, ha ferde a méretrevágás a fénykábelen, egy éles szikével vagy késsel egyenesíthetünk rajta, amíg a csatlakozótüske felfekvése teljes nem lesz. A ferdén behelyezett csatlakozótüske a 220 V-os kábelre való csatlakoztatáskor eltörhet!   - Kenjük be ragasztóval a fénykábelt és a csatlakozó tüske műanyag peremét.

  Flexibilis fénykábel méretre vágásas
10. lépés:
  Flexibilis fénykábel méretre vágásas
11. lépés:

  - Óvatosan dugjuk bele az így kialakított kábelvéget a 220 V-os kábel foglalatába, úgy hogy a csatlakozótüske két villája becsússzon a számára kialakított helyre.   - Ha a villák a helyükön vannak, erőteljesen toljuk össze a két részt, majd várjunk a ragasztó száradásáig!

  Flexibilis fénykábel méretre vágásas
12. lépés:
  Flexibilis fénykábel méretre vágásas
13. lépés:

  - Láng vagy hőlégfúvó pisztoly segítségével helyezzük fel a zsugorcsövet, (a 6. lépéshez hasonlóan).   - Próbáljuk ki!

Méretre vágás
  Flexibilis fénykábel méretre vágásas
  Flexibilis fénykábel méretre vágásas

  - A fénykábelt csak a fehér vágójel mentén vágjuk, ellenkező esetben az utolsó vágójeltől a darab fénykábel nem fog világítani!   - A vágást legegyszerűbben tapétavágó szikével végezhetjük el.
Kapcsolódó anyagok:
Ajánlott termékeink
1.
Garancia: 1 év
LED fénykábel betápszett (GIVRO PR SET)
Raktáron: 4 csomag
Ár: 2 140 Ft /csomag
2.
Kifutó!
Garancia: 1 év
LED fénykábel rögzítő klip (10 db)
Raktáron: 37 csomag
Ár: 260 Ft /csomag
3.
Garancia: 1 év
LED fénykábel toldó szett
Raktáron: 30 darab
Ár: 220 Ft /darab
4.
Garancia: 1 év
LED fénykábel véglezáró (3 db)
Raktáron: 7 csomag
Ár: 220 Ft /csomag
5.
Kifutó!
Garancia: 1 év
LED fénykábel X elosztó
Raktáron: 15 darab
Ár: 630 Ft /darab
Vásárlói képek
Kellemes ünnepeket kívánunk!Teljes diszkivilágítás (magas fenyőfa alakzat felirattal)Karácsonyfa a ház elé fénykábeles világítással7m magas fenyőfaMegszépült a homlokzat, megújult a tetőzetKarácsonyt várva ünnepi világítással :)

9 vélemény, értékelés

#1 - Varga Zs. Róbert
2009/03/23, 13:40
Sziasztok!
Nagyon szép megoldást láttam egy képen fürdőszoba padlóról.
A padló hidegburkolat keresztfugáiba hideg fehér ledek voltak beépítve és apró fények beragyogtág az egész fürdőszobát.
Nekem nagyon tetszett szeretnék én is ilyet beépíteni.(burkolás előtt )
Milyen megoldással lehet? Led, optikai kábel?
Üdvözlettel Varga Zs. Róbert
#2 - Tályai Gábor
2009/03/23, 13:41
Ha van egy link a képről amhol mi is megnézhetjük, akkor linkeld be!
Sokat segítene.
Köszi!
#3 - Kiss Zoltán
2009/03/23, 14:04
Tisztelt Cím!
a 11 méters fűzérből, az első 1 méter nem ég. mi lehet az oka? blankoltam a vezetéket, úgy tettem volna fel, de az első 1 méter nem ég.
Mit lehet tenni?
üdv: KZ
#4 - Tályai Gábor
2009/03/23, 14:04
Tisztelt Kiss Zoltán!

Valószínűleg sikerült blankolás közben megsérteni a középső vékony vezetéket - az első méter mikroizzó nincs a fázisra kötve.

Javítás:
1. A középső vékony vezetéket rákötni valamelyik gerincvezetékre.
2. Küldünk egy métert javításra, két toldótüskével. Az egyik toldótüskét a javításhoz, a másikat a bekötéshez használhatja fel.
#5 - ANRO 3000 Kft
2009/03/23, 14:04
... vagy vegyél LED modult egyenként lehet kötni ha egy elromlik, csak kihúzod a modul összekötőjét és csere. Bár még nem láttam elromlani.
#6 - Tóth Ágnes
2009/03/23, 14:06
Padlóba szeretnék fénycsíkot süllyeszteni burkolatváltás mentén hullámvonalban. Hidegburkolat venné körül, fontos, hogy felmosható, a környezetével azonos magasságú, egyenletes felületű legyen.
Mit használhatok hozzá, melyek a beépítés feltételei?
Köszönöm a segítséget!
#7 - Tályai Gábor
2009/03/23, 14:06
Kedves Ágnes!
Tulajdonképpen a fénykábeles és a led modulos világítás is megfelel ennek a célnak. Szerintem a megoldásként szóba jöhet ez is: ki kell alakítani egy kb 20x20 mm-es nútot a burkolatváltáskor (egy ilyen méretű hézagot hagyni a két burkolat között), ebbe belefektetni a világítást, a tetejét pedig méretre vágott üveg járólappal burkolni.
#8 - HagymásiS
2009/03/23, 14:06
Kedves Ágnes!

Hasonló megoldáson töröm a fejem, amit a Tályai Gábor ajánlott, azzal meg is oldható a dolog, de azt szeretném tőled kérdezni, hogy találtál-e direkt ilyen padlóba süllyeszthető terméket?

Köszönöm!
#9 - Tályai Gábor
2009/03/23, 14:08
Legújabb LED-es termékünk a flexibilis vízálló LED szalag szerintem megfelelő lesz erre a feladatra is.
