LED szalag teszt 2014.

LED szalag teszt 2014.
- Energiatakarékos: 70-110 lumen/Watt.
- Biztonságos, alacsony feszültségről (12Volt és 24Volt) működik.
- Flexibilis: hajlékonysága okán akár íves felületre is beépíthető, egyes típusok már oldalra is hajlíthatóak!
- A nagy számú LED miatt vonalfénynek látszódik.
- Nagy színválaszték: hideg, meleg és változtatható (RGB) színű és változtatható színhőmérsékletű (CCT) fények.
- Egyszerű vezérlés és fényerő szabályozás.
- Exkluzív megjelenést biztosít minden belső térnek!
LED szalag típusok - gyártók
LED chipek LED szalaghoz
![]() |
SMD 3528-as LED chip:
|
![]() |
SMD 5050-es LED chip:
|
![]() |
SMD 3014-es LED chip:
|
![]() |
SMD 2835-as LED chip:
|
![]() |
SMD 5630-as LED chip:
|
Akciós LED szalag termékeink 2021. január hónapban
Amíg a készlet tart! Nehogy lemaradjon!
Tesztelt LED szalag típusok
- Egy rétegű nyomtatott áramköri lap a két rétegű helyett.
- Alacsony színkonzisztencia - egymás mellett lévő ledek láthatóan más színűek.
- Alacsony színvisszaadási index: a megvilágított tárgyak nem természetes színűek
- Alacsony fényerő: fele-harmada mért fényerő az "A" minőséghez képest. Azaz Wattonként 80-90 lumen fényáram helyett csak 25-30 lumen, a hatékonysága még egy kompakt fénycsövét sem éri el, sőt, alig jobb mint egy halogén izzó!
- Szilikonnak reklámozott kültéri változat epoxi gyantával. Ez különösen szép: már a zacskóban bezöldült a bevonat, korrodálja a nyomtatott áramköri lapot.
- Nincs számla, nincs ÁFA, ez máris 27% árelőny.
- Nincs VÁM fizetés.
- Nincs elektronikus termékdíj fizetés.
- Garanciális ügyintézés kérdéses.
- Szállítási idő: 1-8 hét.
Sorszám | Fotó | Típus | LED db/méter | Minőség | Teljesítmény / méter | Fényáram / méter |
15.) | nincs | 3528 | 60 db | ??? osztály | 5 Watt | 450 lumen |
16.) | nincs | 5050 | 60 db | ??? osztály | 14.4 Watt | 1350 lumen |
17.) | nincs | 5050 RGB | 60 db | ??? osztály | 12 Watt | 1200 lumen |
18.) | nincs | 3014 | 120 db | ??? osztály | 20 Watt | 2100 lumen |
19.) | nincs | 5630 | 60 db | ??? osztály | 18 Watt | 1700 lumen |
20.) | nincs | 2835 | 60 db | ??? osztály | 10 Watt | 950 lumen |
![]() Bekapcsolás után. Nagyítható! (+) |
![]() Néhány nap használat után teljesen bebarnult. (+) |
A teszt helye, a teszt körülményei
![]() LED szalag display - pultvilágítás bemutató. Nagyítható! (+) |
![]() LED szalag display - pultvilágítás bemutató. Nagyítható! (+) |
A LED szalagok fényerejének mérési eredményei
Sorszám | Fotó | Típus | LED db/méter | Minőség | Teljesítmény / méter | Mért megvilágítás (lux) |
1.) | ![]() ![]() |
3528 | 30 db | "A" osztály | 2.4 Watt / méter | Meleg fényű: 437 lux (Termék és ár.) Hideg fényű: 617 lux (Termék és ár.) |
2.) | ![]() ![]() |
3528 | 60 db | "A" osztály | 4.8 Watt / méter | Meleg fényű: 999 lux (Termék és ár.) Hideg fényű: 1094 lux (Termék és ár.) |

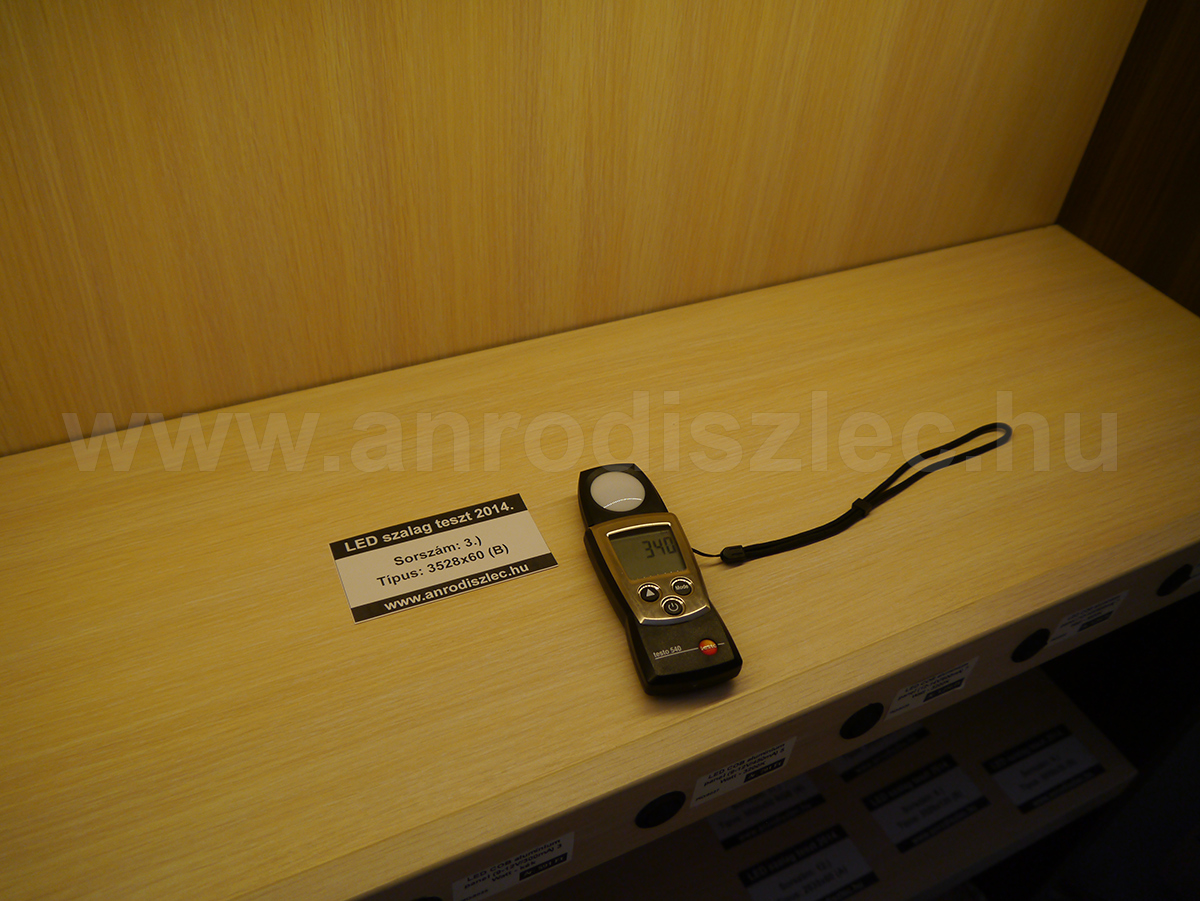

3.) | ![]() ![]() |
3528 | 60 db | "B" osztály (dekor) | 4.8 Watt / méter | Meleg fényű: 340 lux (Termék és ár.) Hideg fényű: 314 lux (Termék és ár.) |
4.) | ![]() ![]() |
5050 | 30 db | "B" osztály (dekor) | 7.2 Watt / méter | Meleg fényű: 623 lux (Termék és ár.) Hideg fényű: 553 lux (Termék és ár.) |
5.) | ![]() |
5050 RGB | 30 db | "A" osztály | 7.2 Watt / méter | RGB fehér fénye: 283 lux (Termék és ár.) |
6.) | ![]() |
5050 RGB | 30 db | "B" osztály | 7.2 Watt / méter | RGB fehér fénye: 211 lux (Termék és ár.) |
7.) | ![]() ![]() |
3528 | 120 db | "A" osztály | 9.6 Watt / méter | Meleg fényű: 1925 lux (Termék és ár.) Hideg fényű: 1842 lux (Termék és ár.) |
8.) | ![]() ![]() |
3528 | 120 db | "B" osztály (dekor) | 9.6 Watt / méter | Meleg fényű: 867 lux (Termék és ár.) Hideg fényű: 891 lux (Termék és ár.) |
9.) | ![]() ![]() |
5050 | 60 db | "A" osztály | 14.4 Watt / méter | Meleg fényű: 2529 lux (Termék és ár.) Hideg fényű: 2126 lux (Termék és ár.) |
10.) | ![]() |
5050 RGB | 60 db | "A" osztály | 14.4 Watt / méter | RGB fehér fénye: 1097 lux (Termék és ár.) |
11.) | ![]() |
5050 RGB | 60 db | "B" osztály (dekor) | 14.4 Watt / méter | RGB fehér fénye: 460 lux (Termék és ár.) |
12.) | ![]() ![]() |
2835 | 60 db | "A" osztály | 15 Watt / méter | Meleg fényű: 2794 lux (Termék és ár.) Hideg fényű: 2761 lux (Termék és ár.) |
13.) | ![]() ![]() |
5630 | 60 db | "A" osztály | 19.2 Watt / méter | Meleg fényű: 3912 lux (Termék és ár.) Hideg fényű: 3712 lux (Termék és ár.) |

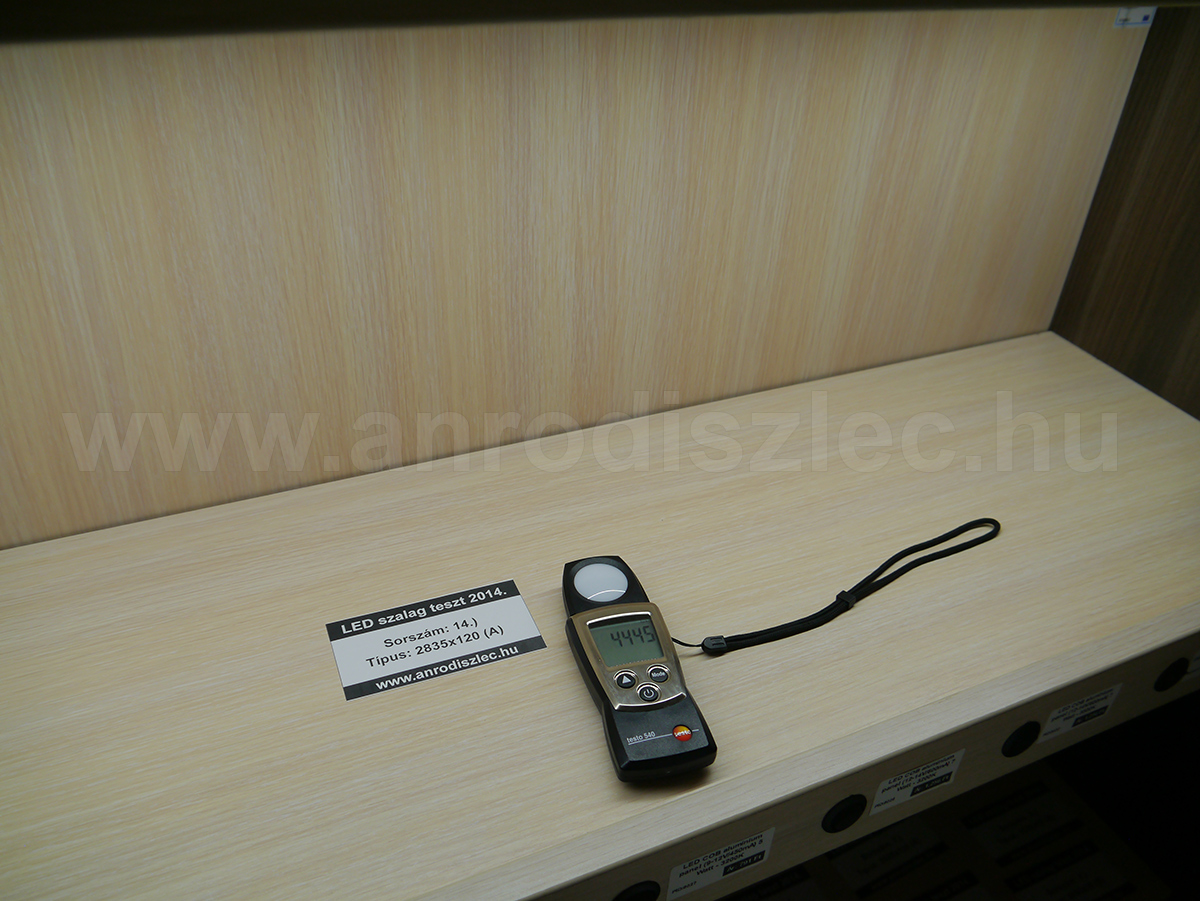

14.) | ![]() ![]() |
2835 | 120 db | "A" osztály | 24 Watt / méter | Meleg fényű: 4510 lux (Termék és ár.) Hideg fényű: 4445 lux (Termék és ár.) |
15.) | ![]() |
3528 | 60 db | "B" osztály (dekor) | 4.8 Watt / méter | 488 lux (Nem forgalmazzuk. Más külföldi forgalmazótól származik - Ebay.) |
16.) | ![]() |
5050 | 60 db | "B" osztály (dekor) | 14.4 Watt / méter | 918 lux (Nem forgalmazzuk. Más magyar forgalmazótól származik - Vatera.) |
17.) | ![]() |
5050 RGB | 60 db | "B" osztály (dekor) | 14.4 Watt / méter | RGB fehér fénye: 392 lux (Nem forgalmazzuk. Más külföldi forgalmazótól származik - Ebay.) |
18.) | ![]() |
3014 | 120 db | "A" osztály | 20 Watt / méter | 2355 lux (Nem forgalmazzuk. Más külföldi forgalmazótól származik - Ebay.) |
19.) | ![]() |
5630 | 60 db | "B" osztály | 19.2 Watt / méter | 1219 lux (Nem forgalmazzuk. Más magyar forgalmazótól származik.) |
20.) | ![]() |
2835 | 60 db | "B" osztály (dekor) | Watt / méter | 1376 lux (Nem forgalmazzuk. Más magyar forgalmazótól származik.) |
Akciós LED tápegység (12V) termékeink 2021. január hónapban
Amíg a készlet tart! Nehogy lemaradjon!
LED szalagok fényerő sorrendje:
Mért lux | Teszt sorszám | Típus | LED db/méter | Minőség | Teljesítmény / méter |
4510 lx | 14.) | SMD 2835 COB | 120 db | "A" osztály | 24 Watt |
3912 lx | 13.) | SMD 5630 COB | 60 db | "A" osztály | 19,2 Watt |
2794lx | 12.) | SMD 2835 COB | 60 db | "A" osztály | 15 Watt |
2529 lx | 9.) | SMD 5050 | 60 db | "A" osztály | 14,4 Watt |
2355 lx | 18.) | SMD 3014 COB (Nem forg.) | 120 db | "A" osztály | 20 Watt |
1925 lx | 7.) | SMD 3528 | 120 db | "A" osztály | 9,6 Watt |
1376 lx | 20.) | SMD 2835 COB (Nem forg.) | 60 db | "B" osztály | 12 Watt |
1219 lx | 19.) | SMD 5630 COB (Nem forg.) | 60 db | "B" osztály | 19,2 Watt |
1097 lx | 10.) | SMD 5050 RGB | 60 db | "A" osztály | 14,4 Watt |
999 lx | 2.) | SMD 3528 | 60 db | "A" osztály | 4,8 Watt |
918 lx | 16.) | SMD 5050 (Nem forg.) | 60 db | "B" osztály | 14,4 Watt |
867 lx | 8.) | SMD 3528 | 120 db | "B" osztály | 9,6 Watt |
623 lx | 4.) | SMD 5050 | 30 db | "B" osztály | 7,2 Watt |
488 lx | 15.) | SMD 3528 (Nem forg.) | 60 db | "B" osztály | 4,8 Watt |
460 lx | 11.) | SMD 5050 RGB | 60 db | "B" osztály | 14,4 Watt |
437 lx | 1.) | SMD 3528 | 30 db | "A" osztály | 2,4 Watt |
392 lx | 17.) | SMD 5050 RGB (Nem forg.) | 60 db | "B" osztály | 14,4 Watt |
340 lx | 3.) | SMD 3528 | 60 db | "B" osztály | 4,8 Watt |
283 lx | 5.) | SMD 5050 RGB | 30 db | "A" osztály | 7,2 Watt |
211 lx | 6.) | SMD 5050 RGB | 30 db | "B" osztály | 7,2 Watt |
A különböző típusú LED szalagok energiahatékonysága:
Lux / Watt | Teszt sorszám | Típus | LED db/méter | Minőség | Teljesítmény / méter |
208 lx | 2.) | SMD 3528 | 60 db | "A" osztály | 4,8 Watt |
204 lx | 13.) | SMD 5630 COB | 60 db | "A" osztály | 19,2 Watt |
201 lx | 7.) | SMD 3528 | 120 db | "A" osztály | 9,6 Watt |
188 lx | 14.) | SMD 2835 COB | 120 db | "A" osztály | 24 Watt |
186 lx | 12.) | SMD 2835 | 60 db | "A" osztály | 15 Watt |
182 lx | 1.) | SMD 3528 | 30 db | "A" osztály | 2,4 Watt |
176 lx | 9.) | SMD 5050 | 60 db | "A" osztály | 14,4 Watt |
118 lx | 18.) | SMD 3014 (Nem forg.) | 120 db | "A" osztály | 20 Watt |
115 lx | 20.) | SMD 2835 (Nem forg.) | 60 db | "B" osztály | 12 Watt |
102 lx | 15.) | SMD 3528 (Nem forg.) | 60 db | "B" osztály | 4,8 Watt |
90 lx | 8.) | SMD 3528 | 120 db | "B" osztály | 9,6 Watt |
87 lx | 4.) | SMD 5050 | 30 db | "B" osztály | 7,2 Watt |
76 lx | 10.) | SMD 5050 RGB | 60 db | "A" osztály | 14,4 Watt |
71 lx | 3.) | SMD 3528 | 60 db | "B" osztály | 4,8 Watt |
64 lx | 16.) | SMD 5050 (Nem forg.) | 60 db | "B" osztály | 14,4 Watt |
63 lx | 19.) | SMD 5630 | 60 db | "B" osztály | 19,2 Watt |
39 lx | 5.) | SMD 5050 RGB | 30 db | "A" osztály | 7,2 Watt |
32 lx | 11.) | SMD 5050 RGB | 60 db | "B" osztály | 14,4 Watt |
29 lx | 6.) | SMD 5050 RGB | 30 db | "B" osztály | 7,2 Watt |
27 lx | 17.) | SMD 5050 RGB (Nem forg.) | 60 db | "B" osztály | 14,4 Watt |
Akciós LED szalag vezérlő termékeink 2021. január hónapban
5 740 Ft (-20%)
6 090 Ft (-10%)
19 770 Ft (-10%)
5 770 Ft (-10%)
Amíg a készlet tart! Nehogy lemaradjon!
Konklúzió - eredmények elemzése
- 2-es rajtszámú) SMD 3528 60 ledes szalag: rejtett világítások készítése, gipszkarton vagy polisztirol díszléc alapra.
- 13-as rajtszámú) SMD 5630 60 ledes Chip On Board LED szalag: konyha-, munkapult világítás, fővilágítás.
- 7-es rajtszámú) SMD 3528 120 ledes szalag: opál burás alumínium profilba elhelyezett dekorációs világítás, a nagy LED szám miatt a legtöbb profilban a fény már összefüggő.
1.
LED szalag beltéri 3528-60 (12 Volt) - hideg fehér CRI=86
Raktáron: 64 méterAkciós ár:
1 100 Ft
/méter
1 375 Ft (-20%)
2.
LED szalag beltéri 3528-60 (12 Volt) - hideg fehér DEKOR!
Raktáron: 2039 méterÁr:
270 Ft
/méter
3.
LED szalag beltéri 3528-60 (12 Volt) - meleg fehér CRI=90
Raktáron: 683 méterAkciós ár:
1 100 Ft
/méter
1 375 Ft (-20%)
4.
LED szalag beltéri 3528-60 (12 Volt) - meleg fehér DEKOR!
Raktáron: 2386 méterÁr:
270 Ft
/méter
5.
LED szalag beltéri 3528-120 (12 Volt) - hideg fehér CRI=86
Raktáron: 213 méterAkciós ár:
1 690 Ft
/méter
2 110 Ft (-20%)
6.
LED szalag beltéri 3528-120 (12 Volt) - hideg fehér DEKOR!
Raktáron: 1577 méterAkciós ár:
600 Ft
/méter
750 Ft (-20%)
7.
LED szalag beltéri 3528-120 (12 Volt) - meleg fehér CRI=86
Raktáron: 375 méterAkciós ár:
1 690 Ft
/méter
2 110 Ft (-20%)
8.
LED szalag beltéri 3528-120 (12 Volt) - meleg fehér DEKOR!
Raktáron: 2305 méterAkciós ár:
600 Ft
/méter
750 Ft (-20%)
9.
LED szalag beltéri 5050-30 (12 Volt) - RGB - nagy fényerejű típus
Raktáron: 318 méterAkciós ár:
1 390 Ft
/méter
1 990 Ft (-30%)
10.
LED szalag beltéri 5050-30 (12 Volt) - RGB DEKOR!
Raktáron: 2329 méterAkciós ár:
510 Ft
/méter
640 Ft (-20%)
11.
LED szalag beltéri 5050-60 (12 Volt) - RGB DEKOR!
Raktáron: 3429 méterAkciós ár:
660 Ft
/méter
825 Ft (-20%)
12.
LED szalag beltéri 5050-60 (12 Volt) - RGB Legerősebb!
Raktáron: 55 méterAkciós ár:
1 990 Ft
/méter
2 490 Ft (-20%)
18 vélemény, értékelés
Ez is bizonyítja, hogy jól döntöttem a 3528/60 mellett, mikor tavaly ezt szereltem 10 m polisztirol díszlécre egy 30 nm-es szobába rejtett világításnak. Azóta a rejtett világítást használom fővilágításként is a CF-ek helyett :-).
Az új COB szalagok már túlméretezettek ilyen felhasználásra.
A dekor szalagok harmad árban vannak, ezért csábítóak.
Viszont azt nem értem, hogy miért teljesít ennyire alul a dekor.
Abban is ugyanaz a chip van, ugyanúgy 12V-tal hajtva. Az egy rétegű nyák lenne a felelős (feszültségesés)?
A dekor szalagok azért gyengébbek, mert a ledek, ha nem is nevezhetőek selejtnek, de gyengébb minőségűek. Mindenhol az alapanyagokat minősítik a begyártás előtt és osztályozzák. Így lehet "A", és "B" C, D, kategóriájú terméket gyártani. Az olcsót is megveszi valaki. Nem vész kárba az alapanyag.
Érdemes lenne megnézni pl. a 3-as tesztsorszámú SMD 3528 "B" szalagban és a 2-es tesztsorszámú "A" szalagban felhasznált ellenállások értékét. Mindkét szalag SMD 3528 LED-eket tartalmaz, méterenként 60-at, a névleges fogyasztásuk 4.8W/m, csak a fényerőben van komoly különbség.
Ha valóban eltérnek az ellenállások, akkor persze a "B" szalag fényhasznosítása a táblázatban feltüntetett 71lm/W-nál jobb lesz (de még mindig sokkal rosszabb az "A" szalagénál), hiszen a valós fogyasztása a nagyobb soros ellenállás miatt kisebb lesz a névleges 4.8W/m-nél.
Helyesen:
a "B" szalag fényereje a táblázatban feltüntetett 71lx/W-nál jobb lesz
Én itt vásároltam 19,2W-os 5630-as ledszalagot. Levágtam belőle 10 cm-t, rákötöttem a 12V-ot és rámértem a ledekre. 3,09-3,17V-ot mértem . Aztán egy másik webáruházban olcsón vásároltam 18W-osnak nevezett 5630-as ledszalagot. Persze siralmasan gyenge fényerőt produkált. Rámértem erre is azonos formában. Ezen 3,23-3,4V-ot mértem ledenként. Tehát ezen kisebb értékű előtét ellenállás volt, mégis töredéke fényerőt produkált. Tehát sokadik kategóriás ledből készült az utóbbi ledszalag. Ha itt nem vásárolok a 19,2W-osból, akkor nem tűnik fel, hogy a 18W-osnak nevezett ledszalag bóvli kategória.
Hát én megtanultam, hogy hol vásároljak ezután bármilyen led terméket.
Az lenne a kérdésem,hogy szó volt a kültéri szalagok bevonatáról,hogy szilikon,ill. epoxigyanta. hogy lehet utólag megállapítani egy termékről,hogy az valójában melyik anyag felhasználásával készült? Persze nem arra gondolok,hogy 100 vagy x órára kiteszem a napra,hanem pl. bekenem valamilyen oldószerrel,mondjuk nitrohigítóval és ha oldja akkor az gyanta,ha nem akkor szilikon (csak egy tipp),esetleg,ha pákával meg van melegítve másképp viselkedik?
köszönettel!
Kipróbáltam, de sem a higító, sem a tűz nem okozott látványos különbséget a bevonatokon. Ahogy Ön is írja, 100 óra kint a napon vízválasztó, hiszen az epoxi idővel besárgul.
A legegyszerűbb, otthon is elvégezhető kísérlet véleményem szerint az, ha betesszük a szalagot egy kis időre a fagyasztóba. A szilikon merevsége nem változik számottevően, míg az epoxi annyira megkeményedik, hogy teljesen merev lesz, apró, kis ütésekre erős, kopogó hangot ad.
Remélem tudtam segíteni!
Köszönjük a részletes és tanulságos tesztet!
Csak annyit tennék hozzá, hogy érdekes, hogy összehasonlítottam a szalagok fényhasznosítását a tesztben mért lx/W és a honlapjukon megadott lm/W értékek alapján, és kitűnik, hogy nem egyezik a felállított sorrend, a kétféle adat alapján. Aminek ugyebár elvileg egyezni kéne, mert feltehetően minden mérésnél egyeztek a körülmények: fényforrás távolsága, sugárzási szög, szalag hossza, tápfeszültség.
Akkor viszont vagy a mérés volt pontatlan (tudom, hogy nem laboratóriumi körülmények között készültek), vagy nem egyformák a különböző szalagok sugárzási szöge, vagy a gyári értékek sántítanak.
Úgy általánosságban meg nem igazán értem, hogy a kereskedelemben a műszaki cikkek esetében miért nem kézenfekvő, hogy azok valós!!! paramétereit közzé tegyék. Pedig azok elég objektíven mérhetőek, és így ténylegesen összehasonlíthatóak lennének az egyes termékek.
Ugyanakkor, mondjuk ha a piacon az 1 kg krumpli nem egy kg, akkor rögtön szaladunk a fogyasztóvédelemhez.
Ha pedig pl. lámpát vagy fényforrást vásárolunk, akkor igazából az a lényeg, hogy mennyi fény jön ki belőle (lm), és persze, hogy mekkora teljesítmény betáplálása árán (W). Igaz, ma már azért egyre többször megadják a fényáramot is a fényforrásoknál.
Vagy ha veszek egy ceruzaelemet, akkor halvány gőzöm sincs, hogy abban mennyi energia van valójában, miközben tulajdonképpen energiát veszek egy kis csőbe zárva!???
Úgyhogy még egyszer köszönet a valós mért adatokon alapuló tesztjükért.
Üdvözlettel!
Még egyszer köszönet a másik LED szalagos cikk alatti válaszaiért.
Ehhez a cikkhez csak később jutottam el és itt is lenne pár kérdésem:
A teszt szerint konyha-, munkapult világításra az SMD 5630 60 ledes Chip On Board LED szalagot javasolják.
Azonban (jelen pillanatban legalább is) SMD 5630 COB szalagból csak "Dekor" kategóriájút találtam a kínálatukban.
Ennek van olyan jellegű oka, hogy mégsem váltak be, vagy egyszerűen csak elfogyott a készlet és később lesz még?
Amennyiben nem várható, hogy lesz még, akkor jelent pillanatan melyik LED szalagot ajánlják konyhai munkapult világítására?
A szalagot alapvetően esztétikai és mechanikai védelmi megfontolásokból aluprofilban helyezném el. Ilyen felhasználásra az opál vagy az átlátszó búra a javasolt?
Köszönettel
Dárdai Gergely
Az erős fényű 5630 LED szalagot jelenleg beszerzési problémák miatt nem forgalmazzuk. Egyébiránt konyhai pultvilágításra bármely 10 Watt/méter típusú LED szalag megfelelő lehet (3528-120, 2835-60, 2835-120), ezek már elegendő fényt adnak a pulton való munkavégzéshez.
Az opál bura csökkenti a fényerőt, ugyanakkor kevésbé vakít a fény; ezzel szemben az átlátszó takaró nem befolyásolja a fényerőt, viszont jobban kápráztat és a LED szalag is jobban felfedezhető benne. Mindemellett ennek kiválasztása jellemzően esztétikai elvárások - egyéni igények figyelembe vételével történik.
Példa: konyhai pultvilágítás cikkünkben opál burás ALP profilt és 3528-120 típusú LED szalagot használtak együttesen, az eredmény képeken is megtekinthető, a felhasználó pedig elégedett a kiépített világítással.
Elnézését kérjük a késői visszajelzésért, állunk rendelkezésére a továbbiakban is!
Köszönettel Kiss Gábor
interco@interco.hu
A díszlécbe épített, indirekt világítással úgy kell számolni, hogy az eredeti megvilágításnak legfeljebb a fele, harmada fog rendelkezésre állni. Emiatt kétszeresen, háromszorosan túl kell méretezni a rendszert egy direkt fővilágításhoz képest. Emiatt én legalább 10-15 Watt/m teljesítményű szalagokat ajánlanék.
Emellett azt is figyelembe kell venni, hogy ha a díszléc csak a szoba falán fut körbe és nincs a szoba középen gipszkarton sziget, akkor ott keletkezik egy lyuk, ahol várhatóan még kevesebb az oda verődő fény.
Azt szoktam javasolni, hogy ha egy mód van rá, akkor ne legyen önmagában az indirekt megvilágítás a fővilágítás. Érdemes kiegészíteni a rendszert néhány direkt világítást nyújtó elemmel (pl. led panel, led lámpa), főleg ott, ahol intenzívebb megvilágításra van szükség, pl. konyhapult, ebédlőasztal, stb.
Remélem tudtam segíteni!
Galéria menyezet díszvilágítása
V-TAC LED szalag beltéri (3528-120) - fehér (természetes) Dekor! lenne,
Elmark Beépíthető mozgásérzékelővel (ST24) fehér
(www.anrodiszlec.hu/product_info.php/products_id/14025)
A led szalag hossza ~13m
Milyen tápegységet,felhasznált kiégészítőt javasolnak, illetve ebben a méretben milyen bekötési (egykörös-ossztott)módot.
Várom megoldási javaslatukat. Esetleg kapcsolási rajzot.
Köszönöm szépen előre is.
József
A 13m led szalag összteljesítménye ~125 Watt. 120 Watt terhelésig a 150 Wattos tápegységek ajánlottak, efölött érdemes egy nagyobb teljesítményűt választani, pl. 180-200 Wattosat.
Például: LED tápegység 12 Volt, ipari (200 Watt/16.6A) - 3 év garanciával
A led szalagok 5 méteres tekercsben készülnek. Tehát 13 méter rendelése esetén kapni fog 2 db 5 méteres teljes tekercset, valamint egy 3 méteres szakaszt. Ezeket kell bekötni a tápegységbe. A bekötés jellemzően gerincvezeték közbeiktatásával történik.
Ezt úgy kell elképzelni, hogy kihúznak egy jelen esetben 15 méteres 2 eres vezetéket és ezen 5 méterenként T leágazásokat készítve bekötik a szalagot. A gerincvezetékre azért van szükség, hogy tehermentesítsük a led szalagon található vékony vezetéket. Így egy körben kényelmesen be lehet kötni a szalagot. Ide lehet egy kicsivel nagyobb keresztmetszetű (0.75 - 1 mm2) vezetéket is tenni.
A csatlakozások elkészítéséhez lehet Wago gyorscsatlakozót használni. Amennyiben van hely, akkor ez a legegyszerűbb és legbiztonságosabb csatlakozás. Amennyiben kevés a hely, akkor gyakran csak a forrasztás az egyetlen megoldási lehetőség.
Itt egy kapcsolási rajz 10 méter esetén:

Remélem tudtam segíteni!
Érdeklődnék hogy RGB szalag esetén, hogy néz ki a gerincvezeték bekötése? Mindegyik csatlakozáshoz 'R,G,B,+' szükséges egy T leágazást készíteni?
illetve hogy 8m RGB LED szalag esetén érdemes e ezt véghezvinni? Az én elképzelésem alapján ez elég sok kábelnek tűnne így:)
Köszönettel,
Szathmáry Ákos
Az RGB szalag esetén is hasonló a kialakítás, mint az egyszínű szalagok esetén. A szalagon lévő mindegyik csatlakozáshoz kell T leágazás. Így valóban egy kicsit zsúfoltabb lesz a helyzet, hiszen éppen kétszer annyi vezetékünk lesz, mintha csak egyszínű szalagot szerelnénk.
- Mivel a 60 led/m sűrűségű led szalagot 2.5 méterenként kell betáplálni, így azt tudom mondani, hogy ott mindenképpen húzzuk ki a gerincet és 3 ponton kössük is be rá a szalagot.
- A 30 led/m sűrűségű RGB szalagnál már más a helyzet. Ezt a típust elegendő 5 méterenként megtáplálni. Ez azt jelenti, hogy ha pl. teljesen körbeér a 8 méter szalag, akkor az eleje és a vége közvetlenül a vezérlőbe is be lehet kötve, így akár gerincvezeték nélkül is tud működni a dolog. Ha nem ér körbe a szalag, mert pl. csak egy U alakú kialakításra van szükség, de van lehetőség középről megtáplálni a szalagot, akkor ott is elég középen a 2 db 4 méteres szakaszt bekötni.
- Egyéb esetekben, ha pl. egy hosszú 8 méteres szakaszt kötünk be az egyik végéről, akkor mindenképp ajánlom a gerincvezetékes megoldást.
Remélem tudtam segíteni!
Köszönöm a választ, ez sokat segített. Még egy olyan kérdésem lenne, hogy a ledcsíkok L-alakban lesznek elhelyezve (4-4m) és ha az egyik szalagot úgy kötném a vezérlőbe hogy az L-alak egyik végénél van a vezérlő és onnan egy 4m-es RGB kábellel csatlakoztatom az okoz e problémát? Vagy az teljesen mindegy milyen hosszú a led-csík és a vezérlő közti kábel?
Köszönettel,
Szathmáry Ákos
Nyugodtan bekötheti a 4 méteres vezetékkel a szalagot, nem fog semmilyen gondot okozni. Van a vezetéknek is ellenállása, tehát nem mindegy, hogy milyen hosszú, de ez esetben ez elhanyagolható.
