Digitális RGB LED szalagok

Hozzáadva: 2011 július 14, csütörtök Magazin: Bemutatók, tesztek
Megérkeztek a digitális RGB LED szalagok! Ezeket a szegmensenként címezhető LED csíkokat szeretnénk bemutatni ebben a cikkben: a digitális RGB LED szalagot és vezérlőjét, a beállításokat, valamint a több tekercses csatlakoztatásokat.

Digitális (szegmensenként változtatható színű) RGB LED szalagok


Mi az a digitális RGB LED szalag?

A hagyományos RGB LED szalag változtatható színű, a színek változtatását a ledekre színösszetevőnként juttatott feszültség mennyiséggel érik el. Azaz pl. piros színnél a piros LED kap 12 Voltot a többi semmit, így a szalag egész hosszán pirosan világít, ha ezután a kék színű ledeket is megtápláljuk 12 Volttal, azok is teljes fényerővel világítanak, így a pirossal együtt előáll a lila szín. Mivel a 3-as LED szegmensek sorban egymás után vannak csatlakoztatva a szalagon, így minden LED azonos feszültséget kap, mindegyik egyforma színnel világít. Maga a feszültség hordozza a színinformációt.

A digitális RGB szalag teljesen más módon működik. Minden szegmens (3 db LED) kap egy meghajtó IC-t (6803), az IC pedig közvetlenül 12 V tápellátást. Minden chipnek generálódik egy címe bekapcsoláskor, a szalag első szegmensének címe: 1-es, a következő 2-es, egészen az 5 méteres tekercs (vagy az adott hossz) végéig. Mivel a digtális RGB LED szalagon 30 db LED van egy méteren és 3 db LED ad ki egy szegmenst, így előáll, hogy egy méter 10 db IC-t, 5 méter 50 db IC-t tartalmaz.


Digitális RGB LED szalagok fizikai felépítése


Adott tehát egy LED szalagunk, amelyik minden 3 db LED-je külön címmel rendelkezik, így "megmondhatjuk", hogy az első IC LED-jei világítsanak piros színnel, a második IC szegmensei kék színnel, stb. Tulajdonképpen "ennyi" a digitális RGB LED szalag, ami nem tűnik soknak, de egy jó vezérlővel egészen fantasztikus hatásokat érhetünk el.


Digitális RGB LED szalag csatlakoztatás

A digitális RGB LED szalagok szintén 5 méteres tekercsekben érkeznek. A tekercsek eleje és vége csatlakozókkal szerelt. Lássuk ezeket a csatlakozókat:

- A tekercs elején egy 4 eres anya csatlakozó, ebből két ér az adat és az órajel, kettő pedig a 12 Volt (+/-). A tekercs elején található még egy DC anya csatlakozó is, ide kell a 12 Voltos tápellátást csatlakoztatni, minden tekercsre (minden 5 méterre egyszer)

- A tekercs végén egy 4 eres apa csatlakozó került felszerelésre, így az újabb 5 méteres tekercs beüzemeléséhez csak csatlakoztatnunk kell a következő tekercs 4 eres anya csatlakozóját, valamint a 12 Voltos tápellátást.

Semmilyen jelerősítő, 4 eres kábel, külön csatlakoztatás, stb. nem szükséges! A digitális felépítésből adódóan ugyanis magán a LED szalagon csak a vezérlőjelek utaznak erősítés nélkül, a vezérlő jel pedig nem érzékeny a feszültség csökkenésre. A digitális RGB LED szalag hosszát leginkább a vezérlő határozza meg, azaz hogy mennyi címet tud kiosztani és kezelni. Az általunk forgalmazott DRGB vezérlő 500 chipet tud megcímezni, ez a méterenként 10 darab chip esetén 50 métert jelent. A nagyon olcsó, vagy alacsony programszámú vezérlők általában 50 címzést tudnak, azaz 5 méternyi DRGB szalagot tudnak vezérelni. Vezérlő vásárlás előtt tájékozódjunk mindig a termék adatlapján arról, hogy mennyi szalagot tudunk majd használni.

A szalagok egymáshoz való csatlakoztatása után a szalagokat a vezérlőhöz kell csatlakoztatni. Ehhez egy speciális 4 eres kábelre lesz szükség, amiből 2 darab minden általunk árusított DRGB vezérlőnek tartozéka. Ennek a kábelnek az egyik vége csatlakozik a vezérlőbe, a másik a LED szalaghoz. Ezzel ki is merült a szerelési munka.

Aki darabokban szeretné használni a DRGB LED szalagot, azoknak jó hír, hogy természetesen ez is 3 ledenként (10 cm-ként) vágható, 4 eres vezetékkel sarok és toldás kivitelezhető. Sajnos a NYÁK szélessége 12 mm, így a szokásos forrasztásmentes toldók NEM használhatóak ehhez a LED szalaghoz.


Digitális RGB LED szalagok DRGB vezérlőhöz


Darabolás, toldás, stb. kivitelezése esetén ügyeljünk arra, hogy a DRGB LED szalagnak van futási iránya, azaz nem mindegy, hogy hogyan forrasztjuk be a szalagokat. A vágójelek két oldalán felirat található (Do, Co, St, Lo/Di, Ci, St, Li) mely betűkben a kicsi "o" betű az Output-ot, a kicsi "i" betű pedig az Input-ot jelenti. Azaz a vezérlő felé eső rész legyen mindig a bemeneti (Di, Ci, St, Li) oldal, a vezérlőtől távolabb felé eső rész pedig a kimeneti (Do, Co, St, Lo).


Digitális RGB LED vezérlő beállításai

Egy kicsit nagyképűre sikerült a cím, sok beállításra ugyanis nincs szükség, egyedül a chipek számát kell beállítani a vezérlőn.

A beállítás menete: kapcsoljuk ki! a piros gombbal a DRGB vezérlőt, ekkor egy új felirat jelenik meg a kijelzőn (P050). Ez 50 db chipet jelent. Állítsuk be a megfelelő chip számot a Lenght (+) (-) gombokkal a megfelelő mennyiségre. Pl. 10 méter esetén 100-ra, 15 méter esetén 150-re, stb.


Digitális RGB LED vezérlő beállítása


Amennyiben mindent jól csatlakoztattunk és állítottunk be, úgy a teljes felszerelt DRGB LED szalagunk pirosan fog világítani (első bekapcsoláskor, utána az utoljára beállított programot kezdi újra).


Digitális RGB LED vezérlő színjáték programok

A digitális RGB vezérlők tartalmaznak beépített programokat. Az általunk forgalmazott pl. 94 darab különböző színjátékot tud, ezek egy része a vezérlő adatlapján bemutatásra került, egy részét pedig ha akarnám se tudnám lefordítani, de egy videó a programokról sokkal többet fog mutatni:



Videó a Digitális RGB LED szalag működéséről


Képek egy gyors szerelésről

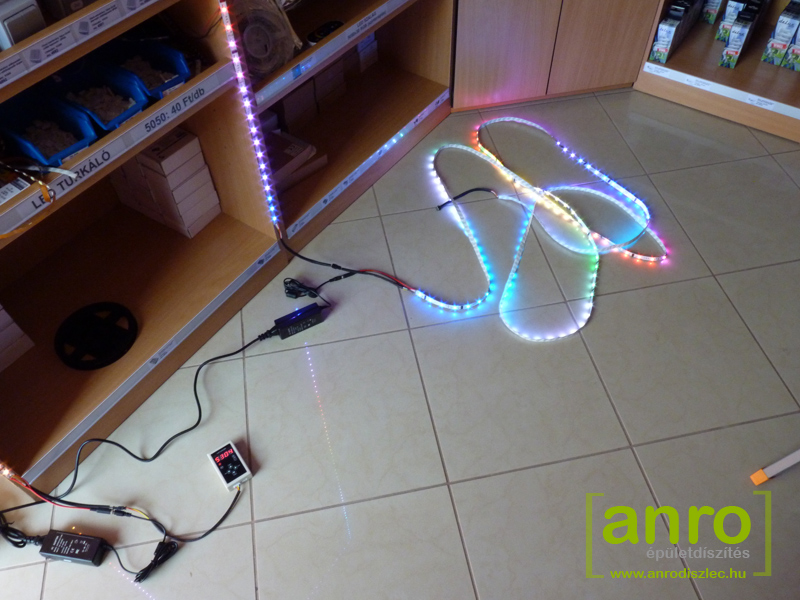

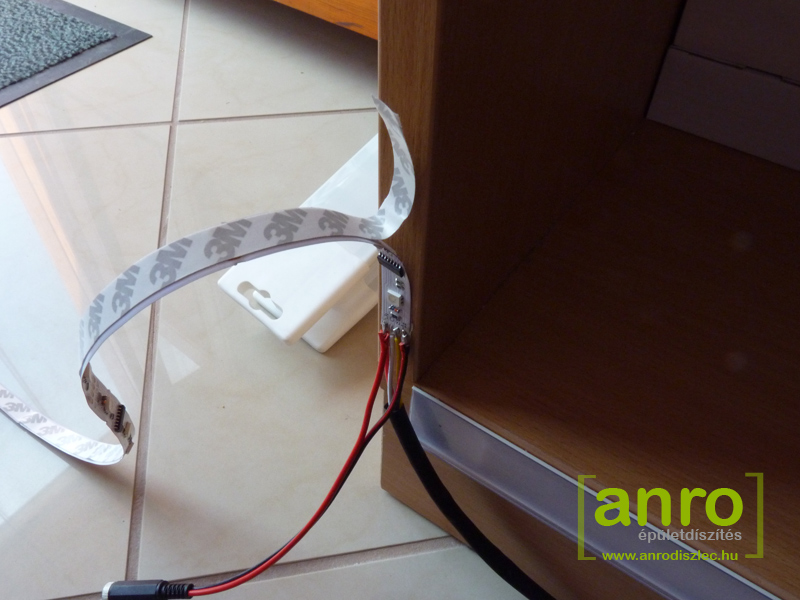

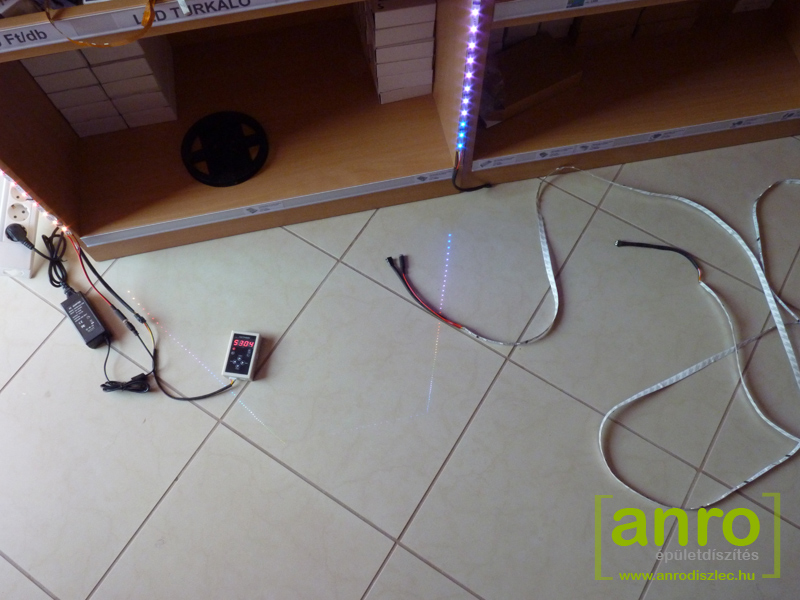

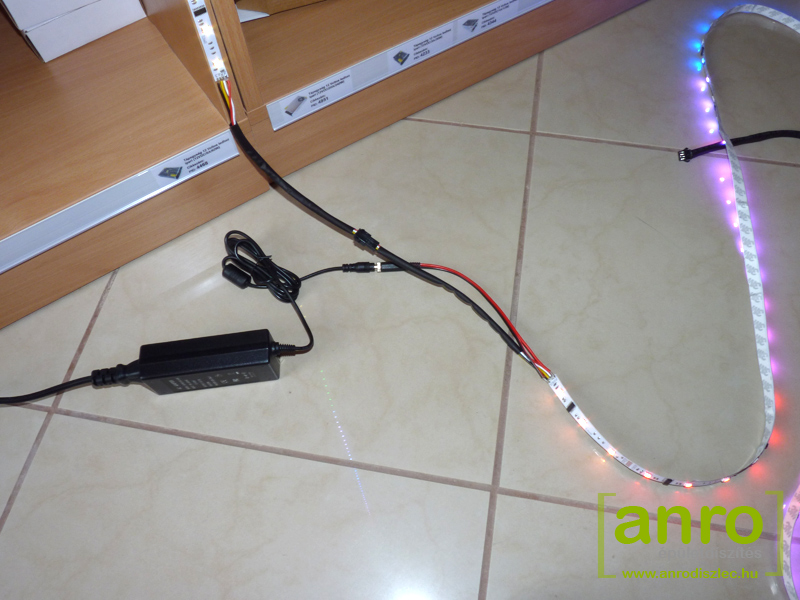

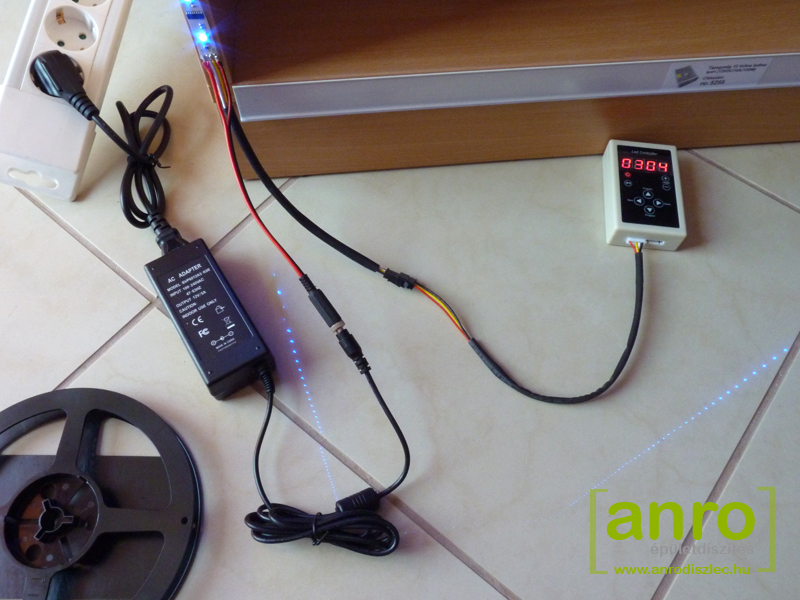

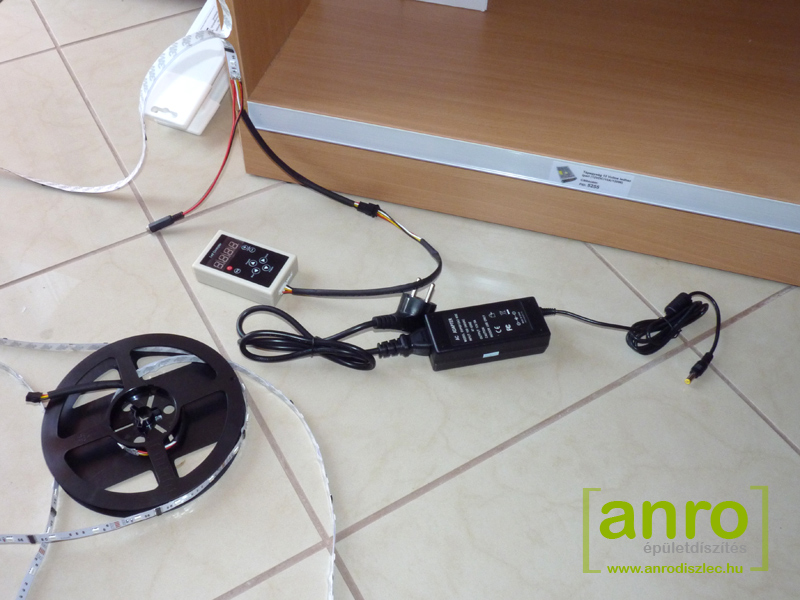

Hogy ne csak steril képek legyenek fent a DRGB szalagról, a fenti videó elkészítéséhez használt szalagokat, vezérlőket le is fényképeztük szerelés közben, a több tekercses összekötést így talán könnyebb megérteni:






Videó a Digitális RGB LED szalag csatlakoztatásáról


RGB LED szalagok jövője

Szépen lassan csökkennek a digitális RGB LED szalag árak. A 2010-es évben még ~14.000 Ft-os áron keltek a DRGB szalagok, pillanatnyilag (2011.VII.) ~7.000 Ft körül alakul 1 méter 30 ledes DRGB szalag. Ennek okán még pillanatnyilag nem tudjuk jó szívvel otthoni, csak üzleti környezetbe (szórakozóhelyek, pub-ok dekorációs világítása, hirdetőtáblák, stb.) ajánlani. Természetesen némi különbség maradni fog a hagyományos és digitális kivitel ára között, de amint eléri az ingerküszöbünket érdemes a sima RGB LED szalagok helyett a digitálisat választani. Szerelni a soros kapcsolási lehetőség miatt nagyon könnyű, jelismétlőt, kiegészítő elektronikát még nagy mennyiségben sem igényel, cserében pillanatok alatt elkápráztathatjuk vendégeinket, vagy klubbot varázsolhatunk otthonunkból.
