WiFi RGB LED vezérlő - színvezérlés telefonról!


Megérkezett a legújabb termékünk, igaz még csak korlátozott darabszámban, de már rendelhető a WiFi-s RGB LED vezérlő! Az érintésérzékeny Touch távirányítón kívül akár telefonunkkal is vezérelhetjük a színváltós LED szalagokat! Android és iPhone klienssel!

A teljes teszt jelenleg is zajlik, de a műszaki paramétereket, illetve a működést máris be tudjuk mutatni. A fotók, videók néhány nap múlva kerülnek feltöltésre.





WiFi LED vezérlő


A LED vezérlők folyamatos fejlődése töretlen, az első generációs mechanikus LED vezérlők, a második generációs infravörös vezérlők, a harmadik generációs rádiófrekvenciás vezérlők után megjelentek a legmodernebb, WiFi hálózaton működő vezérlők. A WiFi-s működés lehetővé teszi, hogy (megfelelő mobiltelefon birtokában) saját telefonunkkal hozzácsatlakozzunk az RGB vezérlőhöz, majd annak paramétereit kedvünkre módosítsuk.

Elsősorban változtatható színű (RGB) LED szalagokhoz ajánljuk, de a rendszer fel van készítve mind az RGB (3 csatorna), mind az ACT (Adjustable Color Temperature, azaz állítható színhőmérsékletű, két csatorna), illetve a hagyományos monokróm (egyszínű, egy csatorna) LED szalagok vezérlésére is. A szoftver szintén fel van készítve a különböző LED szalagok használatára, így egy univerzális vezérlőről beszélhetünk.

Akár Android, akár IOS (iPhone) rendszerrel rendelkezünk, a mellékelt CD-n mindkét szoftverváltozat megtalálható, illetve az appStore-ból letölthető. (Magic Color a szoftver neve.)

A WiFi technológiából adódóan a korábbi 10-15 méteres távirányítási lehetőség kibővült, mostantól beltérben akár 50 méteres, kültérben akár 100 méteres távolságból vezérelhetjük a csatlakoztatott LED fényforrásokat.

Természetesen mobil nélkül sem kell lemondanunk a vezérlés lehetőségéről, a mellékelt érintésérzékeny felületű (Touch) távirányítóval hagyományos módon használhatjuk.









Touch (érintésérzékeny) távirányító


A WiFi LED vezérlő az Obsess RGB vezérlőkhöz hasonló, fekete, érintésérzékeny felületű távirányítóval érkezik, azonban két plusz "gombot" is kapott, valamint a régiek is új funkciókkal bővültek:









Touch (érintésérzékeny) távirányító


(1) - Kikapcsolás / bekapcsolás
(2) - Program elindítása / megállítása
(3) - Programok léptetése fölfelé
(4) - Programok léptetése lefelé
(5) - Színgyűrű
(6) - Fényerő növelés
(7) - Sebesség növelés
(8) - Sebesség csökkentés
(9) - Fényerő csökkentés

A funkciók különösebb magyarázatot nem igényelnek, a programok lehetnek izgalmasak, ezek sorrendje pedig itt következik:


Programok RGB LED szalag esetén:









Program szám Funkció Megjegyzés
1. Piros színű fény Szabályozható fényerő
2. Zöld színű fény Szabályozható fényerő
3. Kék színű fény Szabályozható fényerő
4. Sárga színű fény Szabályozható fényerő
5. Lila színű fény Szabályozható fényerő
6. Cián színű fény Szabályozható fényerő
7. Fehér (hideg) színű fény Szabályozható fényerő
8. Ugró színváltás három szín között Szabályozható sebesség
9. Ugró színváltás hét szín között Szabályozható sebesség
10. Úszó színvátmenet három szín között Szabályozható sebesség
11. Úszó színvátmenet hét szín között Szabályozható sebesség




Programok ACT (állítható színhőmérsékletű) LED szalag esetén:









Program szám Funkció Megjegyzés
1. 100% hideg fehér Szabályozható fényerő
2. 80% hideg fehér Szabályozható fényerő
3. 60% hideg fehér Szabályozható fényerő
4. 40% hideg fehér Szabályozható fényerő
5. 20% hideg fehér Szabályozható fényerő
6. Tiszta fehér (mindkét színhőmérsékletű LED egyforma fényerőn) Szabályozható fényerő
7. 20% meleg fehér Szabályozható fényerő
8. 40% meleg fehér Szabályozható fényerő
9. 60% meleg fehér Szabályozható fényerő
10. 80% meleg fehér Szabályozható fényerő
11. 100% meleg fehér Szabályozható fényerő




Programok monokróm (egyszínű) LED szalag esetén (hagyományos fényerő szabályzás):









Program szám Funkció Megjegyzés
1. 1% fényerő Szabályozható fényerő
2. 10% fényerő Szabályozható fényerő
3. 20% fényerő Szabályozható fényerő
4. 30% fényerő Szabályozható fényerő
5. 40% fényerő Szabályozható fényerő
6. 50% fényerő Szabályozható fényerő
7. 60% fényerő Szabályozható fényerő
8. 70% fényerő Szabályozható fényerő
9. 80% fényerő Szabályozható fényerő
10. 90% fényerő Szabályozható fényerő
11. 100% fényerő Szabályozható fényerő











Magic Color LED vezérlő software Android és iPhone telefonokhoz









Magic Color LED vezérlő sotware Android és iPhone telefonokhoz A WiFi LED vezérlő egy kliensszoftvert igényel, melyet a mellékelt CD-n biztosítunk (MagicColor1.0.apk), illetve az AppStore-ból letölthető.
A telepítést a szokásos módokon elvégezve az asztalon megjelenik a Magic Color program ikonja mellyel indítható a LED vezérlő szoftver.

Az Android-os és Iphone-os alkalmazások belső felépítése teljesen megegyezik, ugyanazokat a lehetőségeket kapjuk a LED-ek vezérlésére mindkét operációs rendszer alatt.




A program felépítése







A LED vezérlő program felépítése


1. Ki-, és bekapcsolás.
2. Színtárcsa.
3. Program váltás.
4. Sebesség / fényerősség állítás.
5. CD Mode (Color Disc) RGB vezérlés a színtárcsán.
6. CT Mode (Color Temperature) Színhőmérséklet állítás a kétszínű színtárcsán.
7. Dim Mode (Dimmer mode) Fényerősség állítás a monokróm színtárcsán.
8. A Magic Color software beállításai.

Az 5-ös, 6-os és 7-es mód gombokkal lehet kiválasztani, hogy a vezérlőre pillanatnyilag milyen LED szalag van csatlakoztatva. A három működési mód (1-2-3 csatorna) az RGB vezérlés, a színhőmérséklet vezérlés és a dimmelés más más vezérlő képernyőt kapott, mely az alábbi képeken látható:









A LED vezérlő program felépítése: RGB, color temperature, dim


A három különböző módban a választható programok is mások, a pontos listát az elérhető programokról a fenti (zöld) listában találhatnak.











Vezetékek csatlakoztatása a WiFi vezérlőhöz


Az RGB vezérlő csatlakoztatása rém egyszerű: a vezérlőre szerelt sorkapcsokba kell csatlakoztatni bemenetként a 12 Voltos tápfeszültséget, kimenetként pedig a LED szalagot. A LED szalagok típusonként 4 db (RGB), 3 db (ACT) vagy 2 db (monokróm) vezetékkel vannak ellátva, a különböző működési módoknak megfelelően.









Fotó a WiFi LED vezérlő csatlakoztatásáról

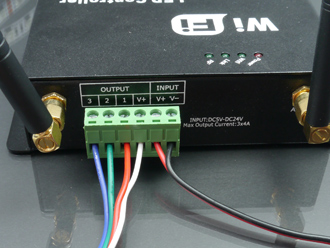

RGB (színváltós) LED szalag csatlakoztatása


A 12 Voltos egyenáramú tápfeszültséget a jobb oldali INPUT feliratú csatlakozósorba kössük polaritásnak megfelelően. Ez természetesen nem csak az RGB, hanem az összes LED szalag beszerelésénél érvényes. Ezután az OUTPUT mező V+ sorkapcsába mehet az RGB LED szalag pozitív ága (fekete vagy fehér vezeték), majd az 1-es csatornára a piros színű, a 2-es csatornára a zöld színű, a 3-as csatornára pedig a kék színű vezeték.
WiFi LED vezérlő csatlakoztatása RGB LED szalaghoz

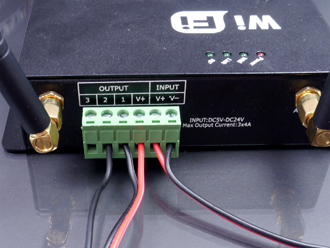

ACT (állítható színhőmérsékletű) LED szalag csatlakoztatása


A betáplálás ugyanaz mint a fentiekben. A kimenetre az OUTPUT mező V+ sorkapcsába lehet csatlakoztatni a színváltós LED szalag három vezetékéből a pozitív ágat, majd az 1-es csatornára a hideg fehér, a 2-es csatornára pedig a meleg fehér LED negatív vezetékeit.
WiFi LED vezérlő csatlakoztatása ACT LED szalaghoz

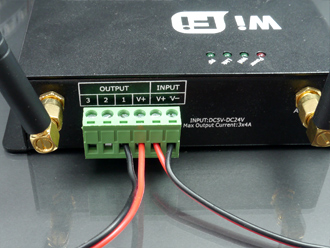

DIM (dimmelés, hagyományos fényerő szabályzás) monokróm LED szalag csatlakoztatása


A betáplálás ugyanaz mint a fentiekben. A kimenetre az OUTPUT mező V+ sorkapcsába lehet csatlakoztatni a hagyományos egyszínű (pl. 3528x120-as) LED szalag két vezetékéből a pozitív ágat, majd az 1-es csatornára a a negatív ágat.
WiFi LED vezérlő csatlakoztatása monokróm LED szalaghoz











WiFi LED vezérlő technikai jellemzők









* Távirányító

- Működési hőmérséklet: -20 - 60C°
- Távirányító elemei: AAA (1.5V) elem 3 db
- Üresjárati fogyasztás: 0.015 mW
- Távirányító hatótáv: 50 méter

* Software

- A mellékelt software neve: Magic Color
- Megfelelő platformok: Anrdoid operációs rendszerrel ellátott Android telefonok, illetve IOS operációs rendszerrel ellátott iPhone telefonok melyek beépített WiFi-vel rendelkeznek.
- Méret: Android verzió: 622kB. IOS verzió: 581 kB
- Nyelv: angol
- Licenc: free, green (nem fizetős)

WiFi LED vezérlő technikai paraméterek

* Vezérlő

- Működési feszültség: DC 5-24V
- Vezérelt kimenet: 1, 2 vagy 3 csatorna
- Kimenő áramerősség max.: 4 Amper x 3 csatorna
- Kapcsolódási mód: közös anód (közös pozitív)
- Méretek (bruttó / nettó): 215x165x55 mm / 107x65x30 mm
- Súly (bruttó / nettó): 480 g / 340 g
- Vételi érzékenység: 802.11b DSSS (-5dBm), 802.11b CCK (-10dBm), 802.11g OFDM (-15dBm)







Ajánlott termékeink
1.
Garancia: 3 év
750 lumen
104 lumen/Watt
12 Volt DC
30 ledes
RA>80
LED szalag beltéri 5050-30 (12 Volt) - RGB - nagy fényerejű típus
7.2 Watt RGB
Raktáron: 118 méter
Ár: 1 790 Ft /méter
2.
Garancia: 3 év
1500 lumen
104 lumen/Watt
12 Volt DC
60 ledes
RA>80
LED szalag beltéri 5050-60 (12 Volt) - RGB Legerősebb!
14.4 Watt RGB
Raktáron: 352 méter
Ár: 2 490 Ft /méter
Vásárlói képek
Színváltós LED dekoráció tévé háttérfalba beépítve Modern konyha díszléces led szalagos rejtett világítássalModern konyhabútor energiatakarékos hangulatfényElkészült a konyha, lakásunk csodás pontja!A konyha fő díszítőeleme a led rejtett világítás!Konyhánk őrült átváltozása úgy kezdődött, hogy mindent leromboltunk.Konyhánk a teljes felújítás előtt. Már ráfért a stíluscsere.Ezt a konyhát újítottuk fel: retro csempe, régi bútor, csúnya falakRGB led szalag szép kék színRGB led szalag fa lépcsőfok aljára ragasztvaRGB led szalag piros színRGB led szalag narancs színSzínváltós RGB LED szalag lépcsővilágításCsaládi ház lépcsője (fa lépcsőfok, kovácsoltvas korláttal)Színváltós RGB LED világítások, dekorációs és hangulatvilágításhozLedszalag világítás: gipszkarton álmennyezet kék fénnyelModern stílusú faldekor bőrpanellel, leddel, vertikális növényfallalEstado falpanel LED világítással

20 vélemény, értékelés

#1 - Bajtay Attila
2012/11/20, 03:37
Üdvözletem
3 egymástól független normál led szalagot lehetne valahogy szabályozni (fényerő) külön külön ?
ha nem akkor milyen egyéb mód lenne erre ?
#2 - Tályai Péter
2012/11/20, 13:21
Tisztelt Bajtay Attila!

Amennyiben három teljesen különálló rendszerről beszélünk (tápegység - fényerőszabályzó - led szalag), akkor gyakorlatilag egy egyszerű rádiós fényerőszabályzóval megoldható a dolog. Ez esetben a három fényerőszabályzóhoz 3 külön távirányító jár, melyekkel külön-külön vezérelhetők a szalagok.
LED szalag dimmer (12V DC) - rádiós távirányítóval - 96 Watt

Amennyiben egy távirányítóval szeretné a 3 szakaszt külön-külön vezérelni, akkor csakis infrás megoldás jöhet szóba, pl.:
RGB vezérlő - Infravörös, 24 gombos (72 Watt)

Amennyiben távirányító nélkül is megfelelő a vezérlés, akkor zsinórdimmerek, fali dimmerek jöhetnek szóba:
Fali LED szalag dimmer (12V DC) - potméter + távirányító - 96W
Glass Panel fali LED fényerő szabályzó (96Watt)
LED szalag dimmer (12V DC) - Touch zsinórdimmer - fekete

Remélem tudtam segíteni!
#3 - Gezua
2013/05/01, 14:28
Üdvözlöm!
Van mód a glass panel vezérlő és a wifi vezérlő párhuzamos használatára, illetve több glass panel bekötésére egy led szalagra(váltókapcsoló helyett)?
Akár szalagkábellel ,vagy akármivel.....
#4 - Tályai Péter
2013/05/06, 15:38
Tisztelt Gezua!

Az RGB vezérlők (Glass Panel, Wifi) nem használhatók párhuzamosan, tehát váltókapcsolós üzemmódban. Alternatív megoldásként esetleg azt tudom ajánlani, hogy építsenek be egy távirányítós RGB vezérlőt, és ennek a 12V-os tápegységét kapcsolják váltókapcsolóval. Így a két külön helyről kapcsolás lehetősége megmarad, valamint a távirányítóval a vezérlés is megoldható.

Remélem tudtam segíteni!
#5 - Horváth Péter
2013/12/28, 15:38
Üdvözletem!

Ennek a Wifi-s vezérlőnek saját SSID-je (wifis hálózata) van, vagy rá tud csatlakozni a saját otthoni wifim-re? Mert ugye ha saját hálózata van, akkor a telefonom vagy ide, vagy a netre kapcsolódik. Ha ez igaz, akkor terveznek árulni olyan vezérlőt, ami rá tud csatlakozni az otthoni titkosított wifire? Már külföldön látok ilyen vezérlőket.

Köszönöm!
#6 - Tályai Gábor
2014/01/16, 10:23
Tisztelt Horváth Péter!

Saját SSID-je van, azaz vagy RGB ledet vezérel, vagy internetezik a telefonon.

Igen, a WiFi vezérlők is folyamatosan fejlődnek, és igen, tervezzük a LAN-ra csatlakoztatható vezérlők forgalmazását is.

Amint találunk egy olyan szettet, amihez létezik egy rendes szoftver és ára a magyarországi piacnak is elviselhető, azonnal felvesszük a kínálatunkba.

Remélem tudtam segíteni.
#7 - Bákai Miklós
2014/01/30, 13:57
Üdvözlöm
érdeklődnék hogy a wifit vissza lehet e állítani (Resetelni) alap helyzetbe !?Ha igen akkor hogyan ?Válaszát előre is köszönöm
#8 - Tályai Péter
2014/01/31, 13:55
Tisztelt Bákai Miklós!

A WiFi vezérlőn egyedül az SSID beállítására van lehetőség, így esetleg ezt a tárcsát tudja elforgatni, ha a jelenlegi beállítás nem megfelelő. A készülék újraindítása áramtalanítással lehetséges.

Remélem tudtam segíteni!
#9 - Bákai Miklós
2014/02/03, 12:01
Tisztelt Tályai Péter
Sajnos nekem az a gondom hogy beléptem a Wifi routerbe és jelszót állítottam be!! ezután újra indult a router de sajnos már nem tudok visszalépni se mobillal se pc-vel!!
Reset gombot kerestem de sajnos se kívül se belül nincs !!
A hálózati kódom helyes mert elfogadja de valami oknál fogva mégse csatlakozik fel a routerre !
Valahogyan nem lehet resetelni a wifit??
Köszönöm
#10 - Tályai Péter
2014/02/04, 09:51
Tisztelt Bákai Miklós!

A WiFi vezérlő resetelésére nincs lehetőség. Esetleg megpróbálhatja egy másik SSID-re beállítani a vezérlőt, így egy új hálózatként fogja észlelni a telefonja a vezérlőt. Remélhetőleg így sikerül csatlakozni!

A jelszóbeállítással kapcsolatban sajnos nem tudok segíteni, mivel tudomásom szerint nem lehet jelszót beállítani a vezérlőn. Ellenőriztem a beállítási lehetőségeket, de ilyen opciót nem találtam a vezérlőhöz tartozó applikációban.

Androidos készülék esetén meg lehet próbálni a Play Store-ban található app helyett a CD-n lévő 1.0-ás verziót telepíteni. A legfrisebb 2.0-ás verzióval előfordulhatnak csatlakozási nehézségek.

Remélem tudtam segíteni!
#11 - Sebestyen Gabor
2014/02/15, 15:35
Tisztelt Péter!

most vásároltam tőletek wifis rgb vezérlőt rgb szalagot és csillagos égbolt ledeket (1w).
a kérdésem a következő lenne, ha bekötöm a szalagot akkor beleköthetem -e a ledeket a + és az 1-es csatornába, hogy ne keljen külön kapcsolóval kapcsolni őket.
válaszod előre is köszönöm.
#12 - Tályai Péter
2014/02/17, 10:59
Kedves Gábor!

Természetesen bekötheted a fehér ledeket az 1-es csatornába. Amennyiben nem okoz gondot, hogy az RGB szalag piros színe mellett a fehér ledek is világítanak, akkor nincs semmi kifogásolható ezzel a megoldással. Műszakilag / technikailag nem fog gondot okozni, hogy az 1-es csatornába színes és egyszínű led is van bekötve.

Remélem tudtam segíteni!
#13 - Zs.László
2014/04/15, 14:51
Tisztelt Tályai Péter,

Rejtett világítást szeretnék építeni gipszkarton falba, derék magasságban.

5mm-es RGB dip ledekre gondoltam mert ezeket a legegyszerűbb elrejteni ( elég csak kifúrni a kartont ).

Vezérlőre szeretném kötni őket. 12v 18A
Kérdésem az lenne, ha közös anódos RGB ledeket vásárolok akkor hogyan kellene ezeket összekötnöm?

Csak úgy lehet megoldani, hogy a ledeket egyesével kötöm be a vezérlőre, minden lábra a megadott táblázat szerinti ellenállással?

Tehát a vezérlő pozitív csatlakozójából kivezetek egy kábelt, arra kötöm a közös anódokat, a 3 szín lábait ellenállásokkal ellátva visszavezetem a vezérlő (R) (G) (B) csatlakozójába?

Válaszát előre is köszönöm.
#14 - Fekete Dávid
2014/04/15, 15:44
Kedves László!

Kollégám sajnos jelenleg házon kívül van, ugyanakkor igyekszem a felmerült kérdésre hiteles választ adni:

Az Ön meglátása teljesen helytálló, a rendszer optimális működtetéséhez, vezérléséhez a leírtaknak megfelelő bekötés szükséges.

Bízom benne, hogy tudtam segíteni.
Jó munkát kívánok a szereléshez!

Üdvözlettel: Fekete Dávid
#15 - Zs.László
2014/04/15, 22:28
Tisztelt Fekete Dávid!

Köszönöm válaszát azonban lenne még egy kérdésem.

150-200 darab RGB led-et kötnék a vezérlőre egyesével ami ha jól értem nem akadály (viszont nem kis munka).

Milyen tápegységet válasszak ha minimum 120 maximum 200 led-ről van szó?

Üdvözlettel
#16 - Fekete Dávid
2014/04/16, 09:06
Kedves László!

A tápegység méretezése-, illetve kiválasztása során az elsődleges paraméter a működtetni kívánt dióda teljesítménye, továbbá mennyisége.
Egy átlagos RGB dióda fogyasztását (~0,25W) illetve a 200 darabos mennyiséget alapul véve egy 80-120W-os tápegység vásárlását javaslom, amely már kellő ráhagyást biztosít a rá csatlakoztatott fogyasztók hosszútávú és üzembiztos működtetéséhez.

Bízom benne, hogy tudtam segíteni.

Üdvözlettel. Fekete Dávid
#17 - Zs.László
2014/04/17, 13:55
Tisztelt Fekete Dávid!

Köszönöm válaszát.
#18 - Fekete Dávid
2014/04/17, 14:23
Kedves László!

Bízom benne, hogy a leírtak a segítségére vállnak a kivitelezési munka során.
A jövőben is állunk rendelkezésére bármilyen felmerülő kérdés esetén.

Üdvözlettel: Fekete Dávid
#19 - Szabó Rebeka
2016/04/19, 21:16
Üdv!
Érdeklődni szeretnék, hogy a képen látható Obsess touch távirányítót forgalmazzák-e illetve ha a saját távirányítónk elveszett, lehetséges-e ezentúl alkalmazással vezérelni az egységet? Hogyan tudnám ezt beállítani, ha semmi papír, CD nincs a készülékhez? Köszönöm
#20 - Tályai Péter
2016/04/21, 08:52
Tisztelt Szabó Rebeka!

Külön távirányító rendelésére sajnos nincs lehetőség, így az elveszett távirányító pótlása nem lehetséges. Elméletileg a WiFi beállításhoz nincs szükség a távvezérlőre, így az alkalmazással történő vezérlés megoldható.

A vezérléshez szükséges applikációt kerestem a Play Store-ban, de csak egy v2 verzióját találtam. Mivel nálunk már megszűnt ez a termék, ezért nem tudom kipróbálni, hogy a program és a vezérlő kompatibilis-e.

Amennyiben nem boldogulnak vele, úgy érdemes lehet megfontolni egy új vezérlő vásárlását:
Group Control RGB csoport (zóna) vezérlő
Group Control RGB csoport (zóna) távirányító
Ennél a típusnál külön kapható a távirányító, így akár több távirányító is vásárolható ugyanahhoz a vezérlőhöz, illetve ha elvesződne a távirányító, akkor a későbbiekben is pótolható lesz.

Remélem tudtam segíteni!
