ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres)

Garancia: 2 év
12-24 Volt DC
Vezeték
Gyorscsatlakozó 10 mm (2 eres)
ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres)
ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) ANRO LED GTLED forrasztásmentes betáp csatlakozó 5050-es LED szalag bekötéséhez (10 mm - 2 eres) Lejátszás
Ár:
96 Ft
darab

Áraink bruttó árak, az ÁFA-t tartalmazzák!

Garancia: 2 év

Készlet információ:
353 darab raktáron

Szállítási idő:
1 munkanap

ANRO azonosító (PID): 5319

GTLED forrasztásmentes betáp 5050-es LED szalaghoz

A beltéri 5050-es, 5630-as, 5730-as típusú, 10 mm széles, egy színű, két eres (nem RGB) LED szalagok forrasztásmentes betáplálásához. A forrasztásmentes csatlakozók csak vágási ponton használhatóak, forrasztási ponton (minden 0.5 és egész 1 méternél) nem. Kültéri szalagokhoz is használható, azonban a használat előtt a kültéri műgyanta vagy vízálló szilikon borítást le kell bontani a LED szalag felületéről, mely ebben az esetben elveszti vízmentességét a csatlakoztatás helyén.

  • 2 eres, színkódos vezeték
  • Vezeték hossza: ~5 cm
  • Csatlakozó belső mérete: 10 mm

Új típusú LED szalag csatlakozók!

Új típusú, műanyag házas, pattintós füles rögzítésű LED csatlakozók a flexibilis LED szalagok forrasztásmentes betáplálásához, toldásához, illetve sarkok létrehozásához. Ez az új típusú csatlakozó sokkal nagyobb biztonsággal tartja meg a LED szalagokat, mint a hagyományos szalag kábel csatlakozók. A műanyag fülekkel erősen lehet a LED szalagokat rögzíteni a csatlakozóban. Beépítés esetén a LED szalag hátuljáról távolítsuk el a ragasztót védő fóliát, így összepattintáskor a kétoldalú ragasztó is segíti a kontakt-hiba mentes szerelést.

Minden típusú LED szalaghoz a teljes csatlakozó-családot tudjuk biztosítani, mind a 8 mm, 10 mm és 12 mm-es LED szalagokhoz kínálunk forrasztás-mentes toldóelemet, sarokelemet és betáp vezetéket. Ha nem volt megelégedve a régi típusú csatlakozókkal, ezeket mindenképpen próbálja ki, a szerelési idő fele-negyede a megszokottnak.

Két eres betáp csatlakozók szerelése

A 3528-as és az 5050-es két eres LED szalagok szerelése megegyezik, a különbség csak a csatlakozók és a LED szalag szélességében van. A 3528-as betáp csatlakozóval és a 3528-as LED szalaggal bemutatjuk a két eres betáp csatlakozók szerelését:

  • (1. kép): A LED szalagot csak a vágójelnél jelzett vágási pontokon lehet forrasztás-mentesen csatlakoztatni. Minden 0.5 és 1 méternél forrasztási pont van, ezeken a helyekre a forrasztás kiemelkedés miatt nem lehet a csatlakozókat használni.
  • (2. kép): Nyissuk fel a toldóelem fedelét, majd óvatosan egy vékony csavarhúzóval feszítsük egy kicsit felfelé a toldóelem csatlakozóit, hogy könnyebben beférjen alájuk a LED szalag. (Visszazárás előtt egy kombinált-, vagy csőrös fogóval a helyére is nyomhatjuk a csatlakozókat a biztosabb érintkezés érdekében.)

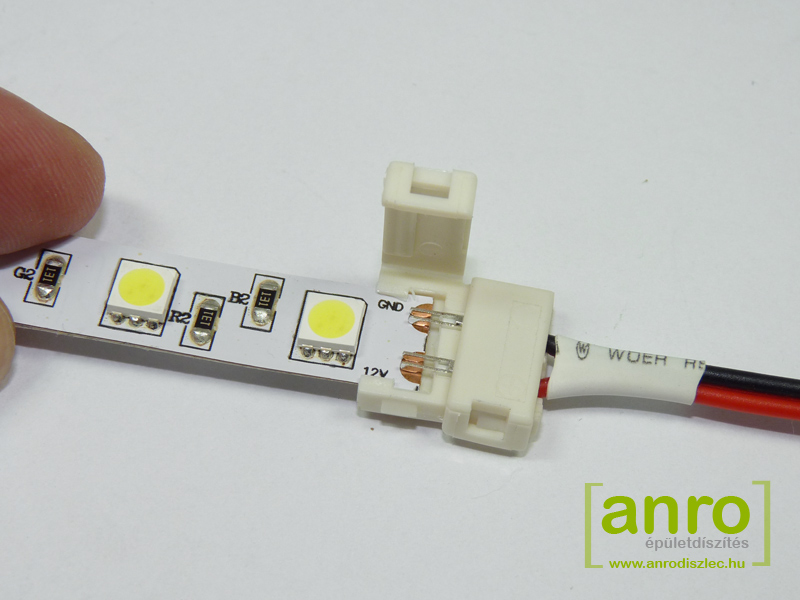

  • (3. kép): Toljuk be a LED szalagos a csatlakozóba. A csatlakozó elején és végén külön nút van kialakítva a LED szalag részére, így a LED szalag helyes pozíciója egyszerűen beazonosítható. Az érintkezők hegye mindenképpen érjen bele a LED szalag.
  • (4. kép): Zárjuk vissza a fület a csatlakozóra.
  • (5. kép): Helyezzük feszültség alá a LED szalagot.
1.) A LED szalagot csak a vágójelnél jelzett vágási pontokon lehet forrasztás-mentesen csatlakoztatni. Minden 0.5 és 1 méternél forrasztási pont van, ezeken a helyekre a forrasztás kiemelkedés miatt nem lehet a csatlakozókat használni.   2.) Nyissuk fel a toldóelem fedelét, majd óvatosan egy vékony csavarhúzóval feszítsük egy kicsit felfelé a toldóelem csatlakozóit, hogy könnyebben beférjen alájuk a LED szalag. (Visszazárás előtt egy kombinált-, vagy csőrös fogóval a helyére is nyomhatjuk a csatlakozókat a biztosabb érintkezés érdekében.)   3.) Toljuk be a LED szalagos a csatlakozóba. A csatlakozó elején és végén külön nút van kialakítva a LED szalag részére, így a LED szalag helyes pozíciója egyszerűen beazonosítható. Az érintkezők hegye mindenképpen érjen bele a LED szalag.
4.) Zárjuk vissza a fület a csatlakozóra.  5.) Helyezzük feszültség alá a LED szalagot.
Szállítási díj1 390 Ft
Feszültség 12-24 Volt DC
IP védelmi szint IP20
BemenetVezeték
KimenetGyorscsatlakozó 10 mm (2 eres)
Vezeték hossza 5 cm
Vezeték méret 22 AWG (~0.32 mm2)
Szín Fekete-piros
Hosszúság14 mm
Szélesség16 mm
Vastagság4 mm
GyártóANRO LED
ANRO azonosító5319
Garancia idő2 év
