Glass Panel EURO fali RGB LED vezérlő (144 W) TM08-2 fekete

Glass Panel RGB LED controller

Feszültség	12 Volt DC
Max. teljesítmény	144 Watt
Max. áremerősség	3x4 Amper
LED vezérlő méretei	86 mm x 86 mm x 36 mm

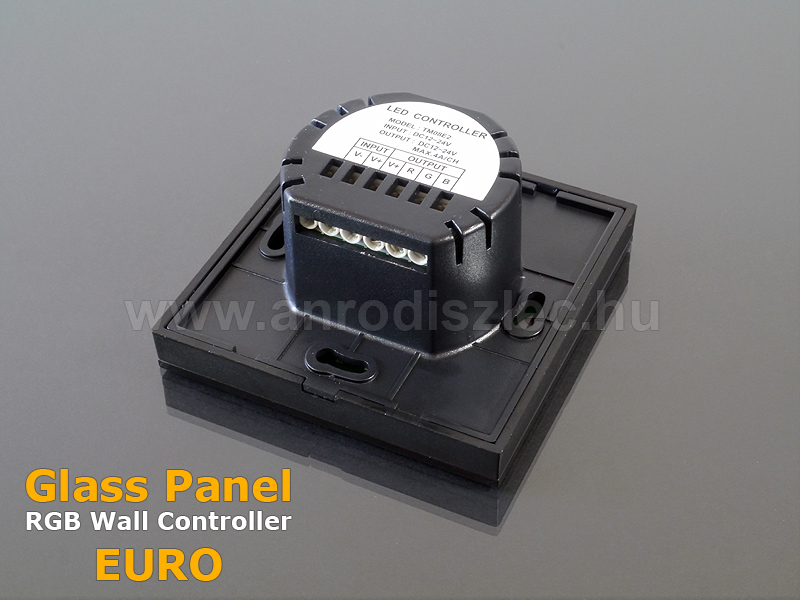

Csatlakoztatás	sorkapcsos bekötés

Falba építhető, érintésérzékeny, fekete üveg előlapos RGB LED vezérlő, kisfeszültségű LED termékekhez.

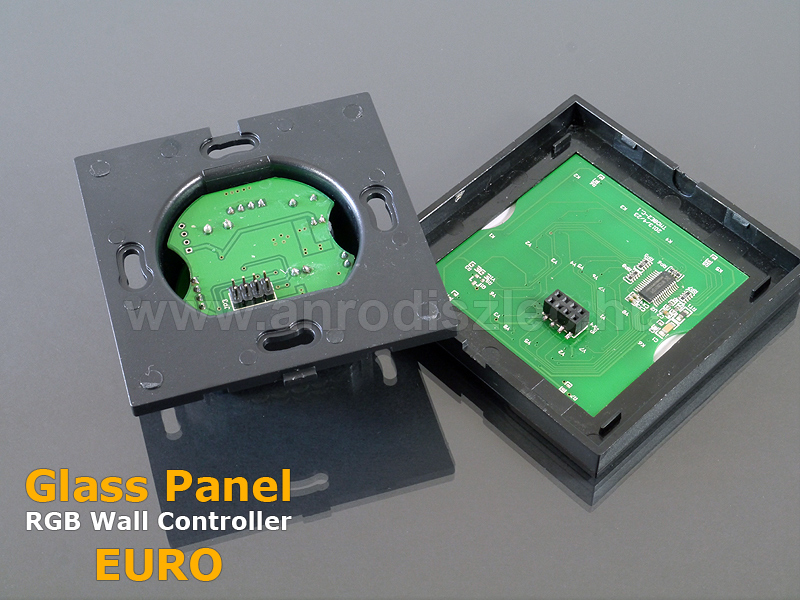

Ismerkedjen meg a legújabb fejlesztésű, üveg előlapos, érintésérzékeny LED vezérlőkkel! Nagy precizitású, kapacitív érintőképernyő vezérlő chip gondoskodik a tökéletes érintéses vezérlésről. Használható minden 12 Voltos LED termékkel: LED lámpákkal, LED szalagokkal, LED modulokkal.

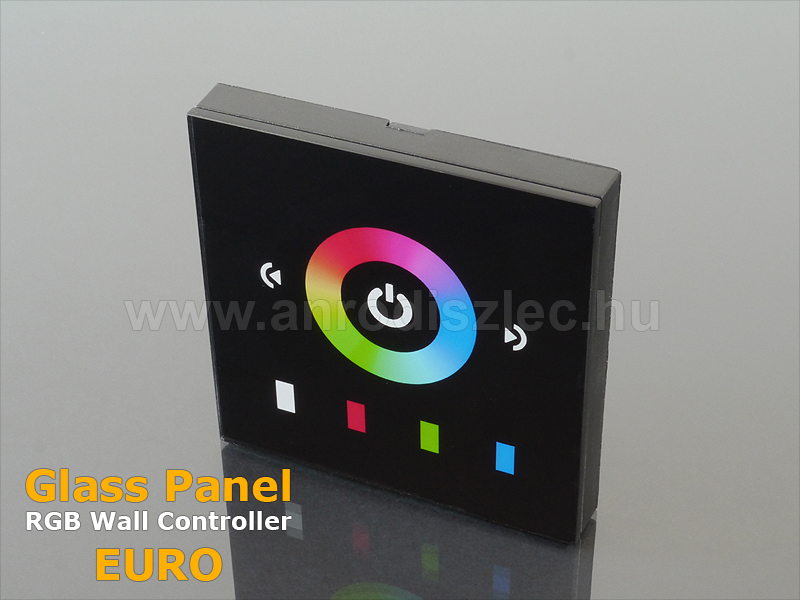

A fali vezérlőn 8 db különböző funkciójú érintésérzékeny felület van, amelyekkel az alábbi funkciókat érhetjük el:
- 1.: ON/OFF Ki-, és bekapcsolás. 3 másodpercnél hosszabban megnyomva ki- vagy bekapcsolja a hangjelzést.
- 2.: Színgyűrű: a színgyűrűt bárhol megérintve a gyűrűn felfestett színű fénnyel világít a LED.
- 3.: Két nyilas piktogram: fényerősség növelése/csökkentése.
- 4.: Fehér-piros-zöld-kék jelzés: a fehér jel megérintésekor a vezérlőre kötött RGB LED világítás fehér színnel világít, a piros-zöld-kék jelek érintésekor pedig lehetőségünk nyílik a színek csatornánkénti ki-bekapcsolására; néhány gombnyomásból megkaphatjuk a zöld, piros, kék, sárga, lila, cián és fehér színeket. Így például:

• piros: egyszeri érintésére fehér színű világításnál kikapcsolja a piros színcsatornát (ekkor a zöld és a kék színcsatorna aktív, azaz kevert türkiz színt kapunk), ismételt érintésre a színcsatorna visszakapcsolódik, a világítás fehér színnel színnel világít. Ha azt szeretnénk, hogy a led szalag piros színben világítson, akkor a kék és zöld jelek megnyomásával kell kikapcsolnunk kék és zöld színcsatornákat.


• zöld: egyszeri érintésére fehér színű világításnál kikapcsolja a zöld színcsatornát (ekkor a piros és a kék színcsatorna aktív, azaz kevert lila színt kapunk), ismételt érintésre a színcsatorna visszakapcsolódik, a világítás fehér színnel színnel világít. Ha azt szeretnénk, hogy a led szalag zöld színben világítson, akkor a piros és kék jelek megnyomásával kell kikapcsolnunk piros és kék színcsatornákat.


• kék: egyszeri érintésére fehér színű világításnál kikapcsolja a kék színcsatornát (ekkor a piros és a zöld színcsatorna aktív, azaz kevert sárga színt kapunk), ismételt érintésre a színcsatorna visszakapcsolódik, a világítás fehér színnel színnel világít. Ha azt szeretnénk, hogy a led szalag kék színben világítson, akkor a piros és zöld jelek megnyomásával kell kikapcsolnunk piros és zöld színcsatornákat.

Amennyiben a leírással kapcsolatban észrevételük merül fel, várjuk visszajelzésüket, kérdéseiket!

Az alábbi ábrán megtekinthető, hogy hogyan kell csatlakoztatni az RGB LED szalagot, az RGB LED vezérlőt, a LED tápegységet, illetve nagyobb mennyiség esetén a LED jelerősítőket. Az alábbi csatlakoztatási rajz minden típusú RGB LED vezérlőhöz alkalmas, a bekötés módja minden típusnál azonos, 12 Volt és 24 Volt működési feszültség mellett is. 24Voltos LED szalag szerelésekor az alábbi ábrán feltüntetett 12V értelemszerűen 24V-ot jelent.

Összeszerelés előtt győződjön meg, hogy a megfelelő feszültségű tápegységet használja a LED szalaghoz! A vezérlők 12 és 24 Volton is működnek, azonban 24Voltos tápegységre 12Voltos LED szalagot csatlakoztatva a LED szalag azonnal és véglegesen meghibásodik!
