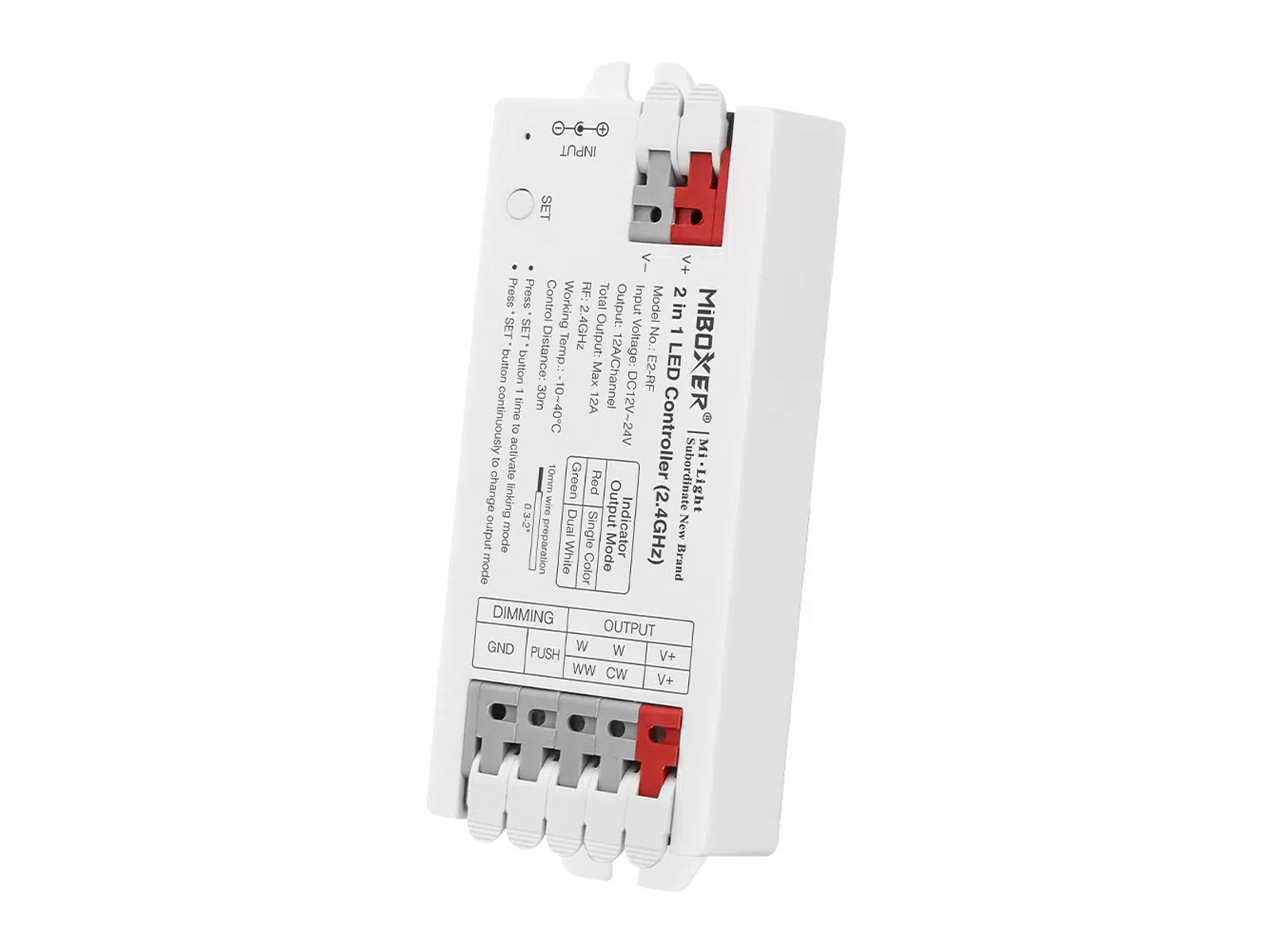

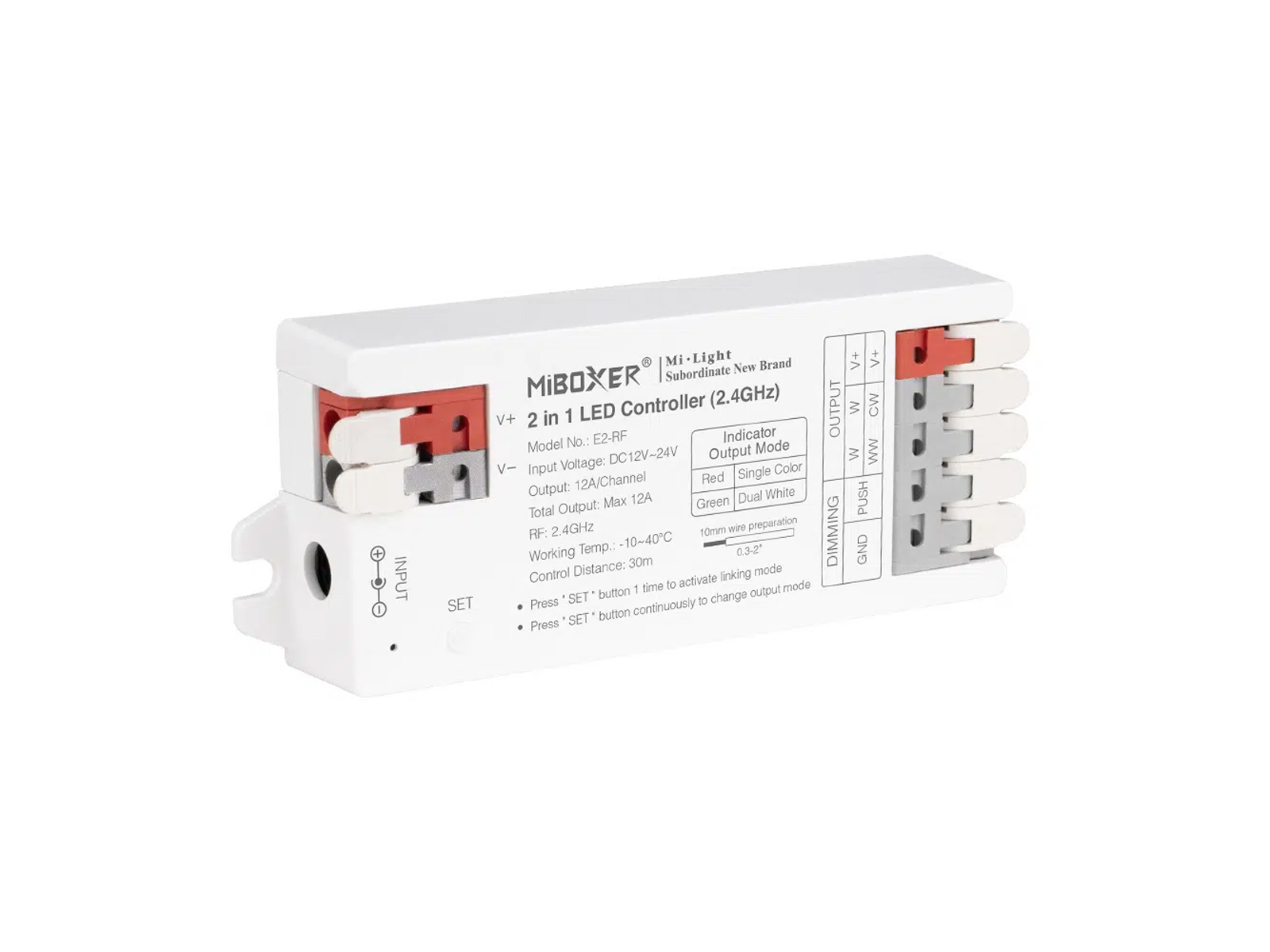

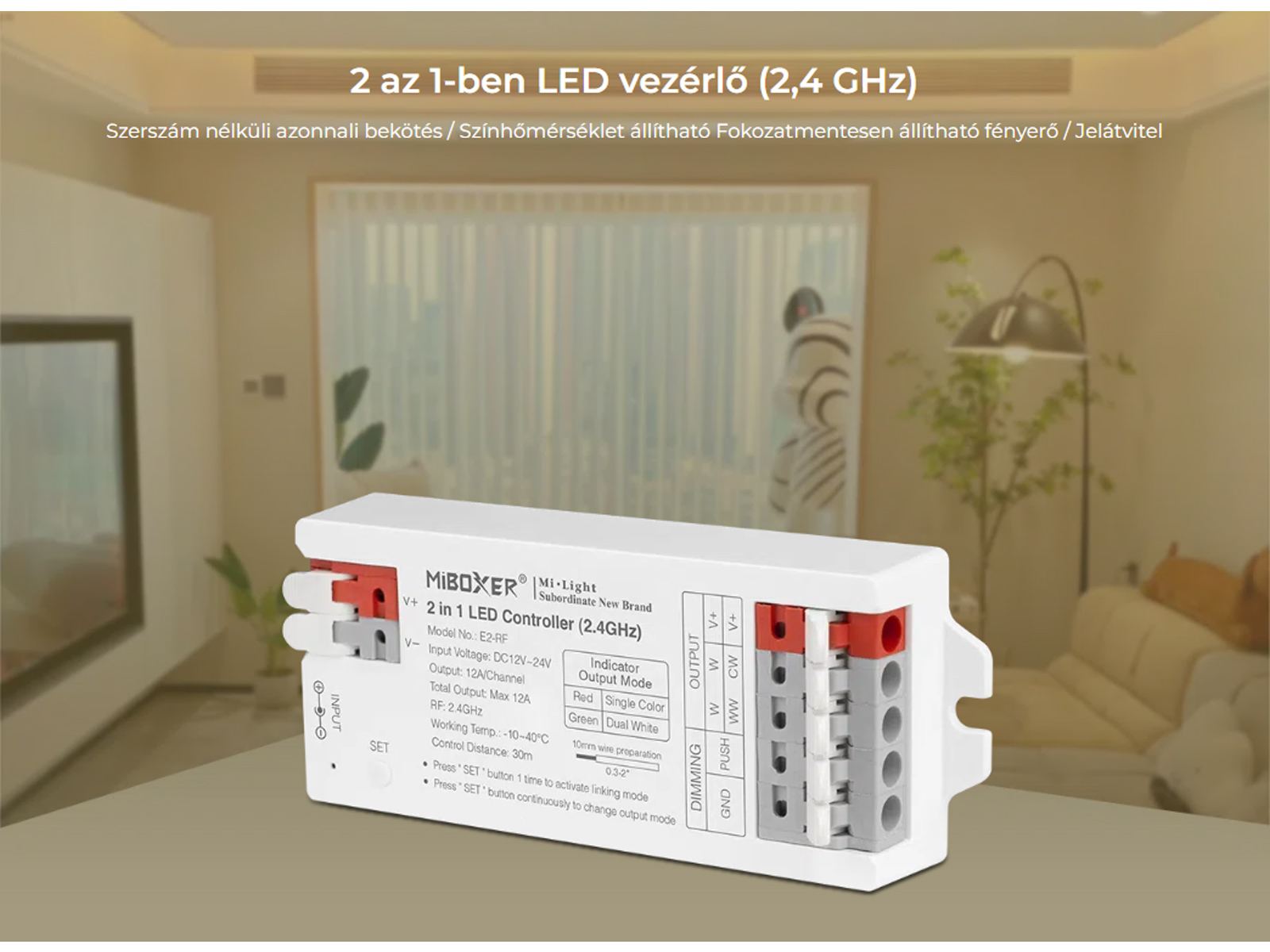

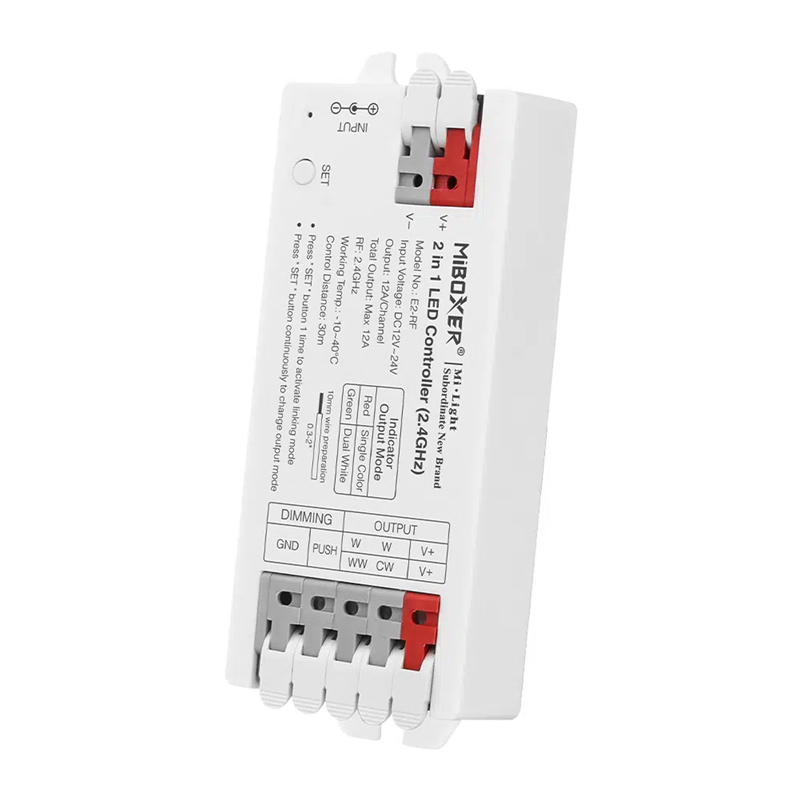

E2-RF 2-in-1 Group Control mini csoport (zóna) vezérlő (egyszínű, CCT LED szalaghoz), karos (csatos) bekötés

2-in-1 MiLight mini CCT csoport (zóna) vezérlő dimmelhető egyszínű vagy CCT LED szalaghoz, karos (csatos) bekötés

Csak vezérlő! A működtetéshez MiLight csoport távirányítóra is szükség van. Egy vezérlő egy önálló LED csoport (zóna) működtetésére alkalmas. Beüzemeléskor csak a tápfeszültséget és a vezérelni kívánt LED fényforrásokat kell a vezérlőhöz csatlakoztatni, majd a külön megvásárolható csoport távirányítóval kell össze hangolni. A vezérlő teljesítménye 12 Volton 144 Watt, 24 Volton 288 Watt.

A vezérlőbe épített jeltovábbító funkció segítségével lehetőség nyílik a párosított távirányító jelének továbbítására. Ennek köszönhetően a távirányító hatótávolságán (30 méter) kívül eső vezérlők is elérhetők számára: a vezérlő a távirányító által leadott jelet képes 30 méteren belül egy másik vezérlőnek továbbítani.

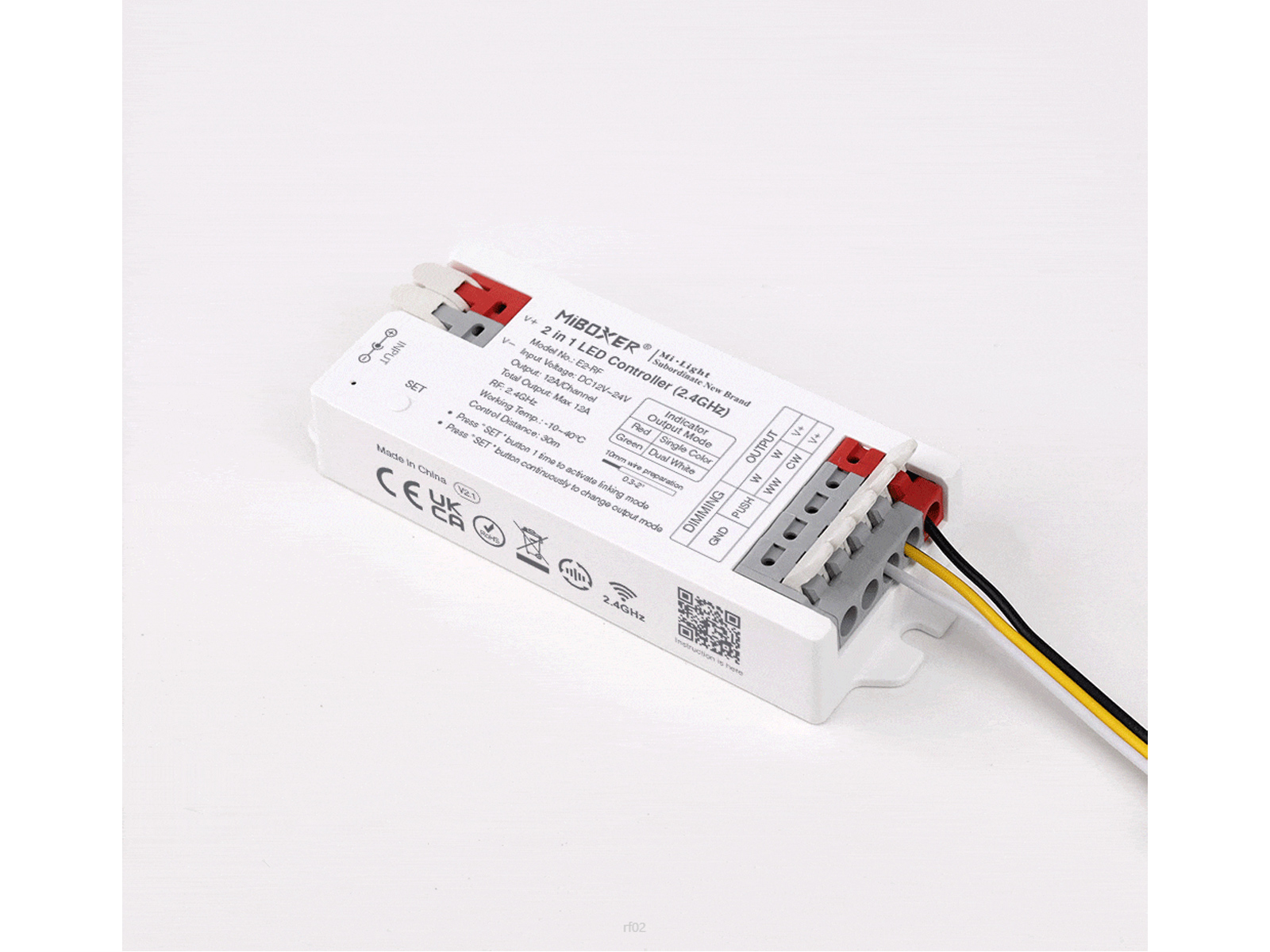

Karos (csatos bekötés):

A csatos kialakításnak köszönhetően még egyszerűbben és gyorsabban, szerszám nélkül is beköthetjük a vezetékeket.

Egyszínű és kettős színhőmérsékletű mód

Az egyszínű dimmer, és a két színhőmérsékletű CCT vezérlés között a vezérlőn található SET gomb többszöri lenyomásával válthatunk. Az aktív módot a vezérlő beépített jelzőfénnyel jelzi:

• Fehér fény: Egyszínű/dimmer mód
• Sárga fény: Kettős fehér/CCT+dimmer mód

A vezérlő és távirányító párosítása

Figyelem! Első használat előtt fel kell programozni, egyébként nem működik!

Csoport vezérlő és távirányító vásárlása esetén az eszközök alapesetben nincsenek felprogramozva, lévén nem tudjuk hány darab eszközt kívánnak és mely csoportokban használni. Így első használat előtt az eszközöket össze kell tanítani egymással, ennek menete:

Áramtalanítsuk a vezérlőt, majd helyezzük újra feszültség alá; VAGY nyomjuk meg röviden a SET gombot a vezérlőn: ebben a pillanatban a távirányítón a megfelelő zóna bekapcsológombját háromszor röviden meg kell nyomni. A csatlakoztatott LED háromszor fel fog villanni, ha sikerült a tanítás. Ha nem sikerül, próbálkozzunk újra.

Leprogramozás: esetenként szükség lehet a csoportok megszüntetésére. Először is bizonyosodjunk meg arról, hogy a vezérlő melyik csoportra van felprogramozva. Áramtalanítsuk a vezérlőt, majd helyezzük újra feszültség alá; VAGY nyomjuk meg röviden a SET gombot. Azonnal nyomjuk meg a megfelelő zóna bekapcsológombját ötször egymás után. Siker esetén a csatlakoztatott LED tízszer villog. Sikertelenség esetén próbálkozzunk újra.

A Színhőmérséklet csoport (zóna) vezérlők csatlakoztatása a tápegységhez és a LED fényforrásokhoz

A fenti kép szerint kell a bekötést elvégezni, mely szerint az Input részhez a LED tápegységet, az Output oldalon pedig LED fényforrást kell csatlakoztatni. A zóna vezérlőn két feszültség bemenet is helyet kapott, melyből csak az egyiket kell használni: sorkapcsos bekötés vagy a hagyományos 5.5x2.1 mm-es DC csatlakozó. A több vezérlő használatakor fizikai összeköttetésre nincs szükség, a távirányító külön kapcsolódik minden vezérlőhöz. A vezérlők teljesítményét LED jelerősítővel tovább lehet növelni.

A Dimming részhez egy csengőkapcsoló is beköthető, mellyel fali ki-bekapcsolás és fokozatmentes fényerő szabályzás lehetséges.

Mobiltelefonos vezérlés: minden MiLight LED vezérlő elérhető mobiltelefonos applikáción keresztül is! A kapcsolatot egy MiLight WiFi Box biztosítja. A kiegészítővel összekötve a vezérlő Amazon Alexa és Google Assistant kompatibilis.
