Inverter napelemes hálózathoz (5kW) egyfázisú, hibrid, IP65

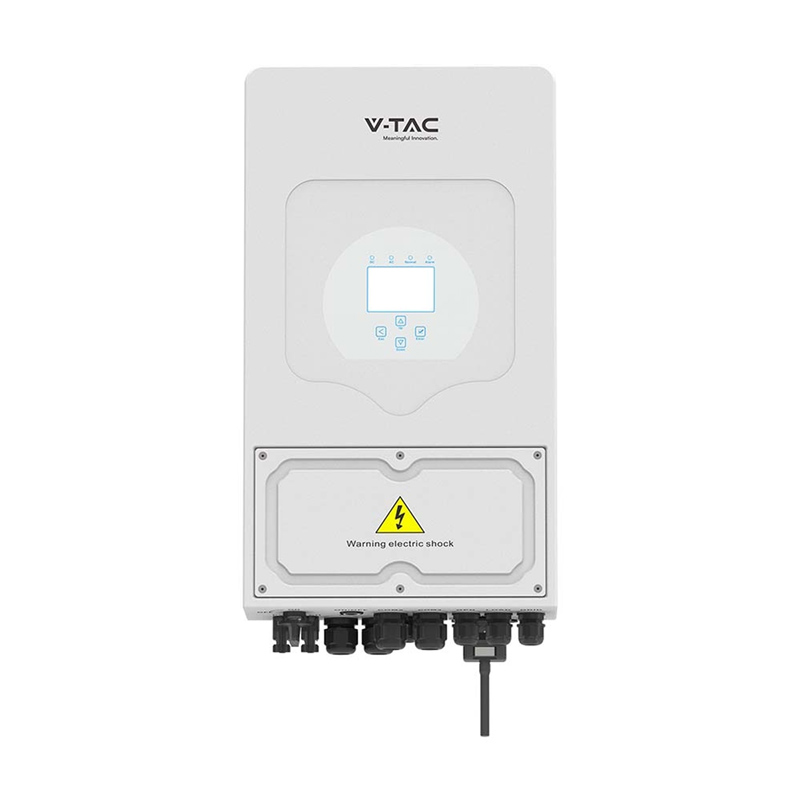

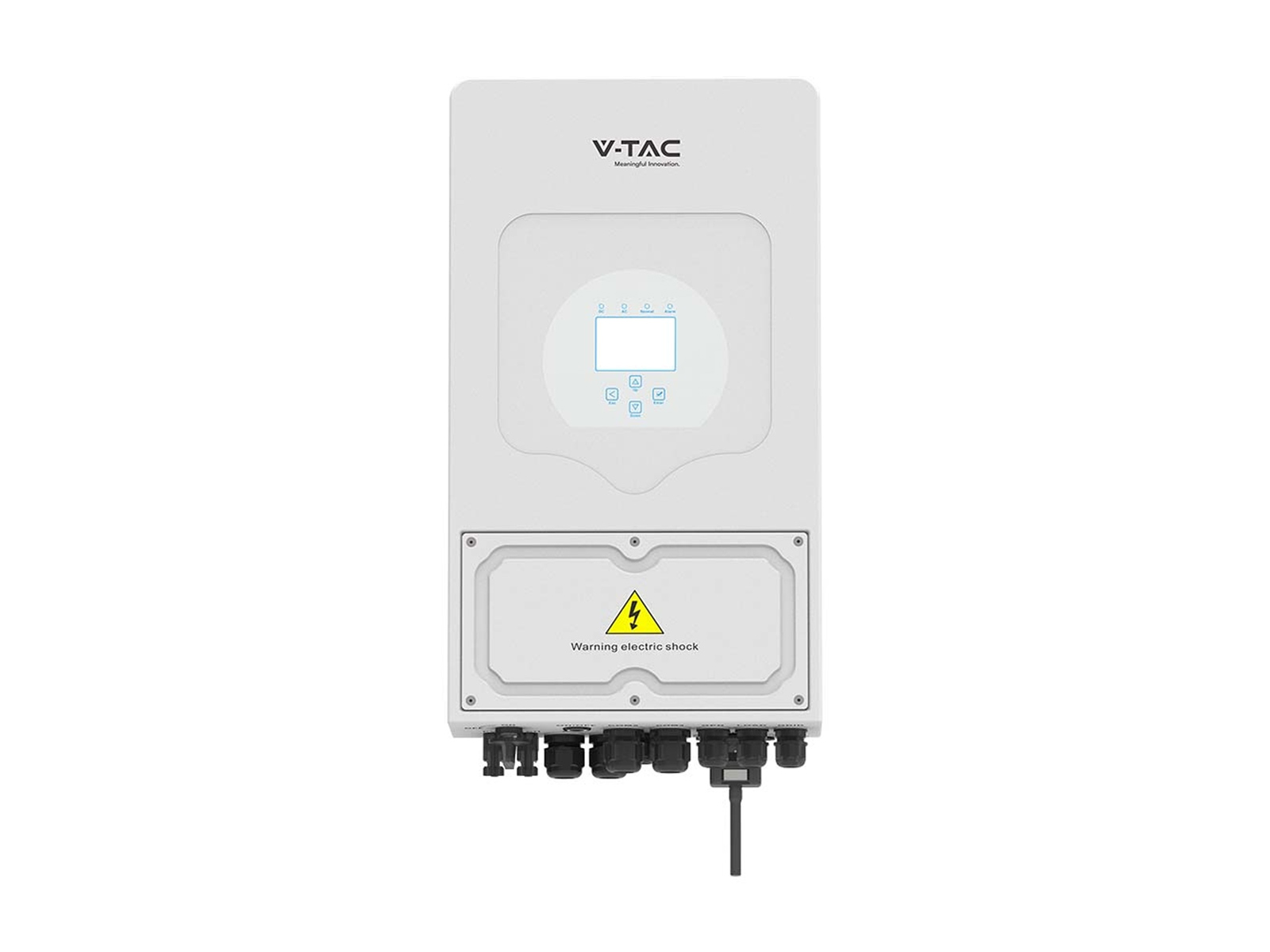

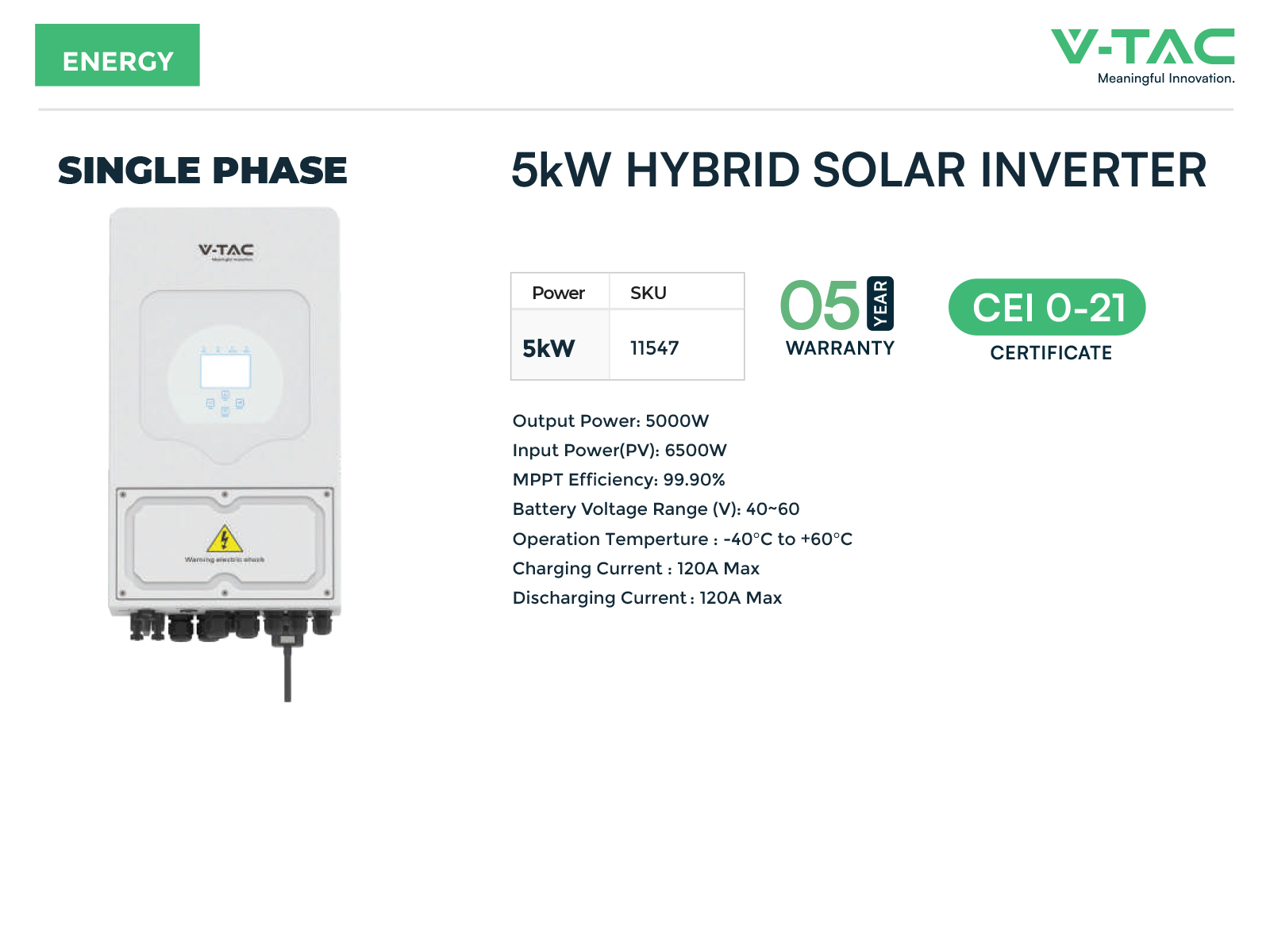

V-TAC hibrid egyfázisú kültéri inverter 5kW teljesítménnyel

Az invertereknek fontos szerepe van az alternatív energiaforrások, például a napelemes rendszerek működésében, mivel az ilyen rendszerek által termelt energia alapvetően DC formájú, de az otthoni vagy irodai elektromos berendezések által használt áram általában AC áram.

Az inverter egy olyan eszköz, amely megfordítja a DC (egyirányú áram) bemeneti jelet AC (váltakozó áram) kimeneti jelre. Az inverterek széles körben használatosak az áramátalakítás területén, és általában akkumulátorokból, napelemekből vagy más DC forrásokból nyert energia átalakítására szolgálnak AC árammá, hogy azok hasznosíthatóak legyenek otthoni, ipari vagy egyéb alkalmazásokban.

Bemenet (PV):

• Maximális PV bemeneti teljesítmény: 6.5kW,
• Maximális PV bemeneti feszültség: 370V,
• MPP feszültség tartomány: 125V-500V,
• Maximális PV bemeneti áramerősség: 13A,
• MPP Tracker száma / String per MPPT: 2/1.

Kimenet (AC):

• Névleges kimeneti/UPS teljesítmény: 5kW,
• Maximális kimeneti teljesítmény: 5.5kW,
• Névleges kimeneti áramerősség: 22.7A,
• Maximális kimeneti áramerősség: 25A,
• Maximális átmenő áramerősség: 35A,
• Csúcsteljesítmény (Off-Grid): 2x a névleges teljesítménynek, 10 másodpercig,
• PF: 0.8 leading - 0.8 lagging,
• Kimeneti frekvencia: 50Hz / 60 Hz,
• Kimeneti feszültség: 220Vac / 230Vac (L/N/PE),
• THDi: <3%.

Akkumulátor:

• Akkumulátor típusa: Li-ion vagy Ólomsavas,
• Akkumulátor feszültségtartomány: 40V - 60V,
• Töltési/Kisülési áramerősség: 120A,
• Külső hőmérő szenzor: Van,
• Töltési görbe: 3 állású / Kiegyenlítés,
• Töltési stratégia Li-Ion akkumulátoroknak: Önalkalmazodás a BMS-hez.

Hatékonyság:

• Maximális hatékonyság: 97.6%,
• Euro hatékonyság: 96.5%,
• MPPT hatékonyság: 99.9%.

Védelmek:

• PV bemeneti villámvédelem
• Anti-Szigetüzem elleni védelem
• PV string bemenet fordított polaritás védelem
• Szigetelési ellenállás észlelése
• Maradékáram-figyelő egység
• Kimeneti túláramvédelem
• Kimenet zárlatos védelem
• Túlfeszültség-védelem

Kimeneti túlfeszültség elleni védelem:

• DC Type II / AC Type III

Műszaki infomáció:

• Működési hőmérséklet tartomány: -40°C~ +60°C (Teljesíménycsökkenés +45°C fölött),
• Hűtés: Természetes léghűtés,
• Zajszint: < 30 dB,
• Akkumulátor Kommunikáció: RS-485 / CAN,
• WiFi: Modul tartozék, 2.4Ghz.
• Felszerelhetőség: Falra, 50 centiméter oldalirányonként, szemből 1 métert ajánlott szabadon hagyni a megfelelő hűtés végett,
• Fali konzol méret: 273.8x200x38mm.

Tanusítványok és szabványok:


Hálózati szabályozás (GRID):
VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150
EMC biztonsági / szabványos:
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Tartozék:

• Fali konzol,
• 4 db hüvelyhorgony (M6*60 ),
• 2 db menetes csavar (M4*12),
• 1 db kommunikációs kábel,
• 1 db imbuszkulcs,
• 1 db WiFi egység,
• 1 db akkumulátor hőmérsékleti szenzor,
• 1 db áramváltó.
