DMX 512 vezérlő dekóder (360W) RGB LED szalaghoz

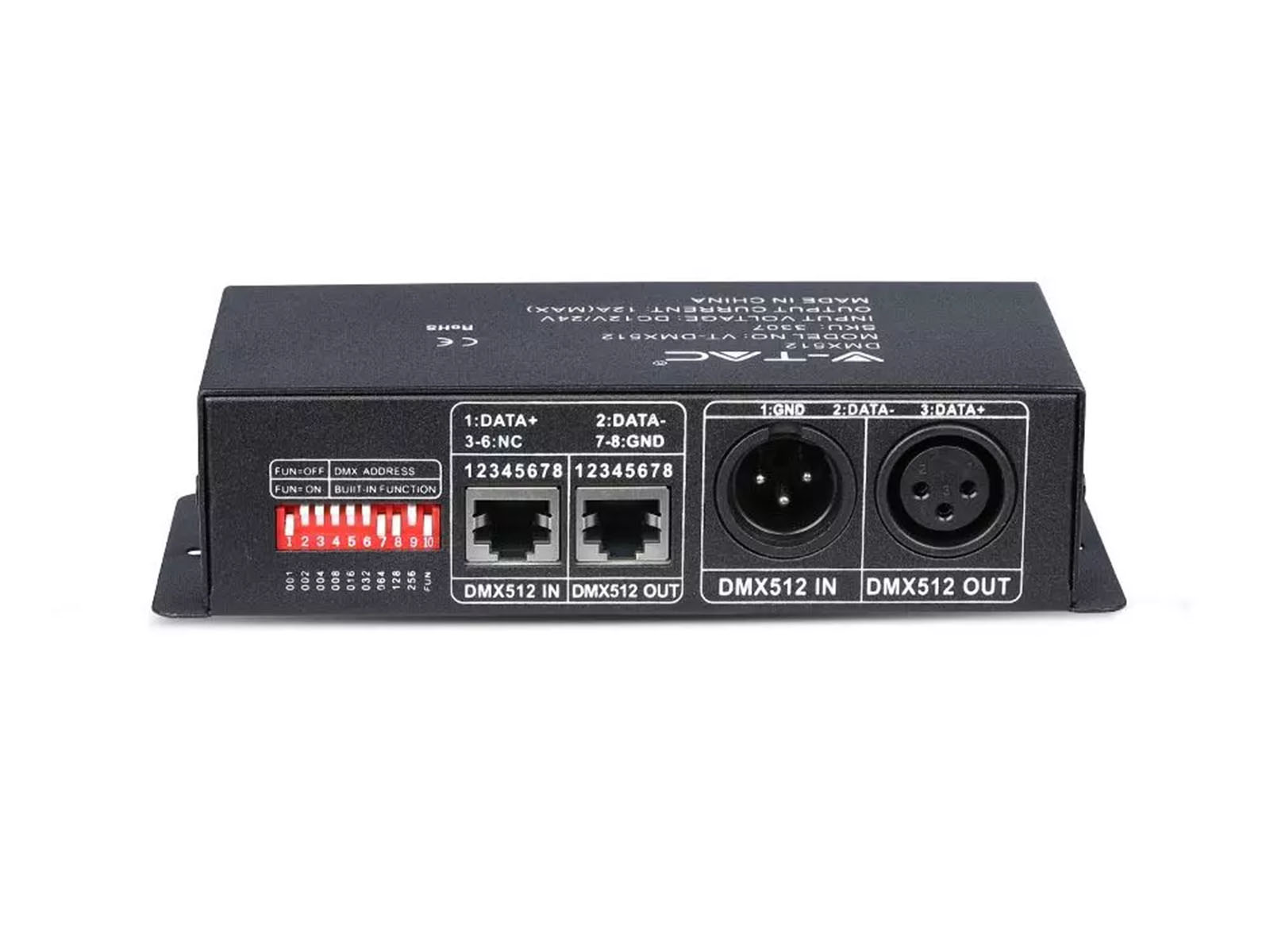

V-TAC DMX 512 vezérlő dekóder (360W) RGB LED szalaghoz

A dekóder a nemzetközileg széles körben alkalmazott DMX 512 standard digitális jelek vételére alkalmas. DMX vezérlő konzolhoz csatlakoztatva a fények színét és színjátékát irányíthatjuk. Konzol nélkül a csatlakoztatott fényeket szinkronban képes vezérelni.

Dekóder használata DMX 512 vezérlő digitális konzollal

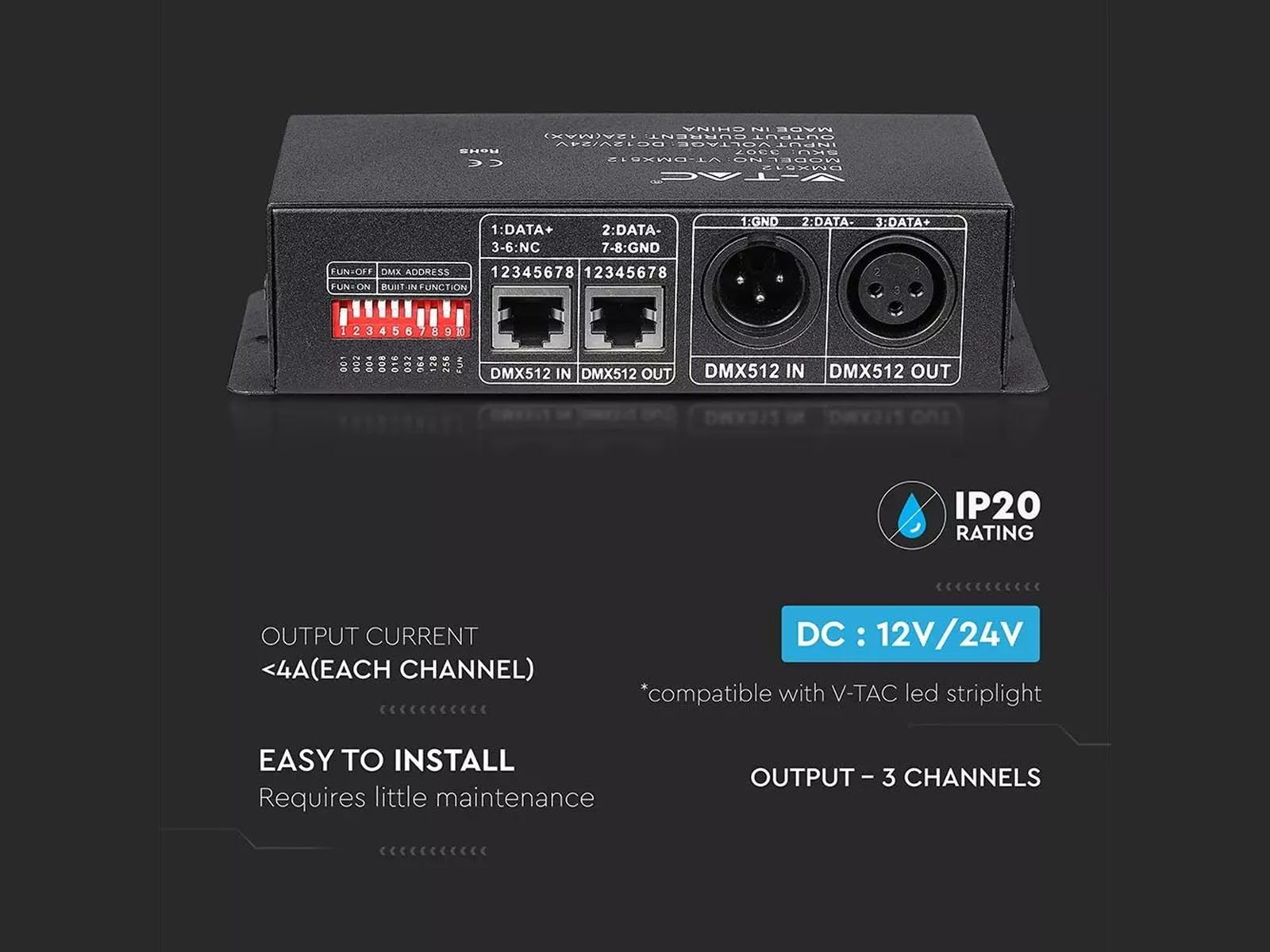

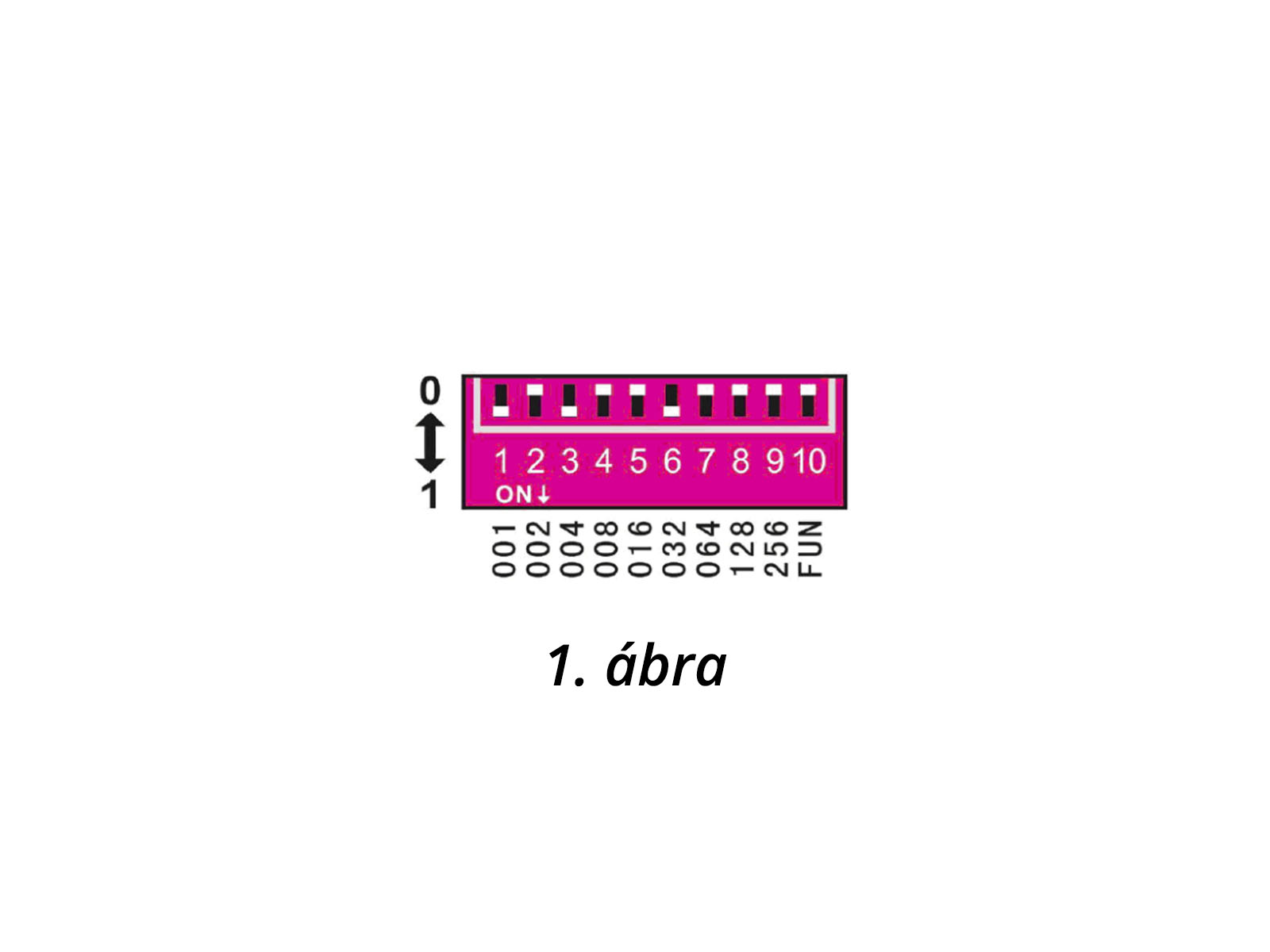

A termék DMX 512 protokollnak megfelel, automatikus cím indexelésre és manuális címbeállításra is képes, így egy áramkörre sorolt fényeket különböző beállításokkal használhatunk. Ha a tíz kapcsolóból mind a kikapcsolt álláson van (tehát felfelé áll) a címkeresés automatikus. Manuális cím beállításhoz a 10. kapcsolónak (FUN) a kikapcsolt álláson kell lennie, míg az 1-9. kapcsolók értékeinek összegéből határozhatunk meg címet.

Példa: A 37 cím használatához a 10. kapcsoló (FUN) kikapcsolt állásban van. Az 1., 3., illetve 6. kapcsoló bekapcsolt álláson van, az alattuk feltüntetett értékek (1+4+32) összege 37.

Használat digitális konzol nélkül

Ha a 10. kapcsoló bekapcsolt (lefelé mutató) állásban van, a vezérlő a következő képen funkcionál:

1. bekapcsolva: vörös fény
2. bekapcsolva: zöld fény
3. bekapcsolva: kék fény
4. bekapcsolva: sárga fény
5. bekapcsolva: lila fény
6. bekapcsolva: ciánkék fény
7. bekapcsolva: fehér fény
8. bekapcsolva: 7 színű fény között ugráló fényjáték (8 elérhető sebesség)
9. bekapcsolva: 7 színű fény között átmenetes fényjáték (8 elérhető sebesség)

Ha a fényjáték funkciók valamelyikét választjuk, a sebesség az 1-7. kapcsolókkal állítható (1-7. kikapcsolva leglassabb, 7. bekapcsolva leggyorsabb sebesség fokozat). Ha minden kapcsoló bekapcsolt álláson van, a vezérlő a legmagasabb értékeket veszi figyelembe (átmenetes fényjáték, leggyorsabb sebesség fokozat).
