Kapcsolómodul vezeték nélküli távirányítóval

Megérkezett a V-TAC új vezeték nélküli kapcsolómodulja hozzáillő távirányítóval

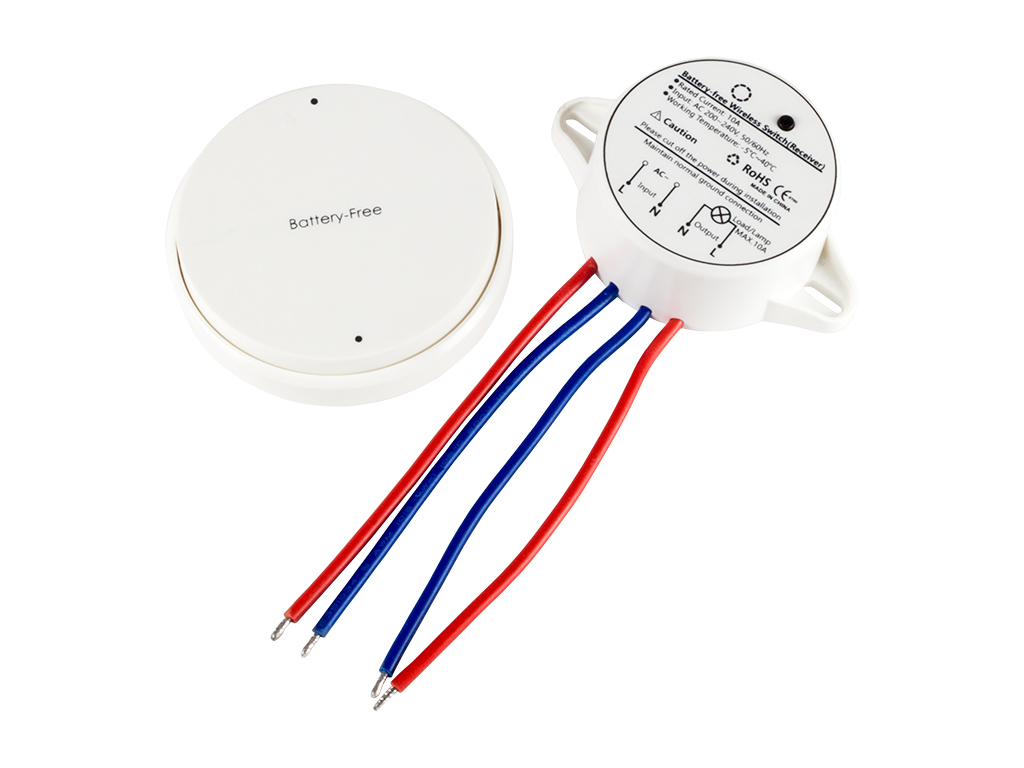

Kapcsolómodul és vezérlő

Rádiófrekvencián alapuló, energiatakarékos technológia, elemmentes vezeték nélküli kapcsolóval, amelynek köszönhetően a fényforrás ki- és bekapcsolásához nem szükséges külső áramforrás vagy beépített elem. A gombnyomáskor a mechanikus energia automatikusan átalakul elektromos energiává. Közben a kapcsoló kiküldi a rádiójelet a kapcsolómodulnak, hogy az ki- vagy bekapcsolja az általa vezérelt fényforrást.

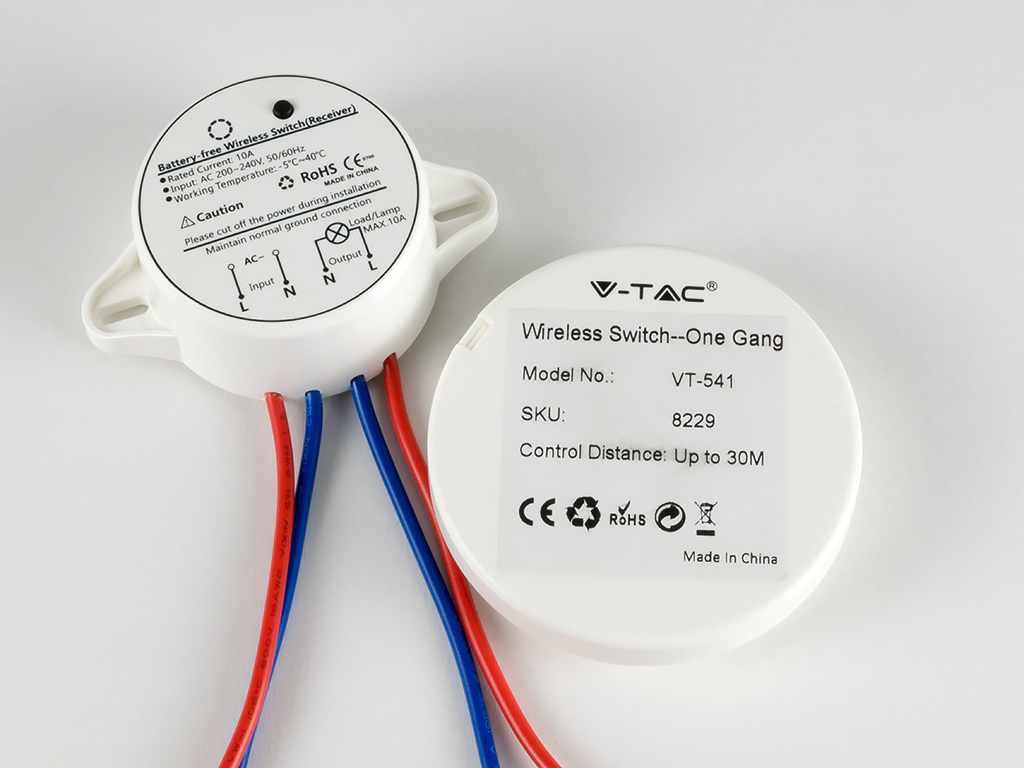

Méretek: vezeték nélküli kapcsoló: 70 mm x 15 mm, kapcsoló modul: 48 mm x 25 mm

Fontos tudnivalók

• A terméket csak szakember kötheti be!
• Kapcsolja ki az áramot a telepítés során
• Maximum 2000 Watt fényforrás üzemeltethető róla, soha ne lépje túl a maximális értéket!
• A legjobb hatótáv elérése érdekében gondoskodjon róla, hogy a vezérlő és a fogadó vonalában semmilyen akadály ne legyen, így akár a 30 méter hatótávolság is elérhető

Gyári beállítás esetén a kapcsolómodul és a vezeték nélküli kapcsoló automatikusan párosítva van, azonban van lehetőség a termékpárosítás megváltoztatására, törlésére.

Vezérlési lehetőségek:

• Egy vezeték nélküli kapcsoló vezérel egy kapcsolómodult (hagyományos kapcsoló)
• Két vezeték nélküli kapcsoló vezérel egy kapcsolómodult (váltókapcsoló)
• Egy vezeték nélküli kapcsoló vezérel két kapcsolómodult (hagyományos kapcsoló több fogyasztóval)

Párosítási útmutató:

Gyári beállítás esetén a kapcsolómodul és a vezeték nélküli kapcsoló párosítva van, bekötés után azonnal használható

Ha törlődne, vagy megváltoztatná a gyári beállításokat, akkor így járjon el:

• Bizonyosodjon meg róla, hogy a kapcsolómodul bekötése megfelelő.
• Tartsa lenyomva a kapcsolómodulon a fekete gombot 3 másodpercig. A jelzőfény lassú villogásakor engedje el.
• Nyomja meg a programozni kívánt vezeték nélküli kapcsolót kétszer.

Ha más kapcsolót is szeretne a modulra programozni, akkor az új kapcsolót a fenti módon rá kell programozni a modulra.

Győződjön meg róla, hogy 100 méteren belül nem történik ekkor párosítás, az interferencia elkerülése érdekében

Törlési és újracsatlakozási útmutató:

Újracsatlakozás előtt fontos, hogy elhárítsa az előzetes csatlakozási hibát a kapcsolómodul és a vezeték nélküli kapcsoló között.

• Győződjön meg róla, hogy a kapcsolómodul bekapcsolt állapotban van. Nyomja meg a fekete gombot 10 másodpercig, a jelzőfény gyors villogásakor engedje el. Ezt követően már nem tudja vezérelni a modult a vezeték nélküli kapcsolóval. Ha mégis, abban az esetben ismételje meg az előző folyamatot.
• A törlési folyamat kitörölhet minden párosítási információt a kapcsoló modulban.
• Újracsatlakozás, valamint más vezeték nélküli kapcsoló csatlakoztatásának lépései a fent említett Párosítási útmutatóban tekinthető meg.

Szerelési útmutató (kapcsolómodul):

• Rögzítse a vezetékeket, ahogy a képen látható: Input (230 V bemenet) - Output (kimenet, a kapcsolni kívánt fogyasztóhoz).
• Bizonyosodjon meg róla, hogy áramtalanított a szerelés során!
• Fokozottan figyeljen a fázis és nulla vezetékek fázishelyes bekötésére, ellenkező esetben károsíthatja a kapcsolómodult!

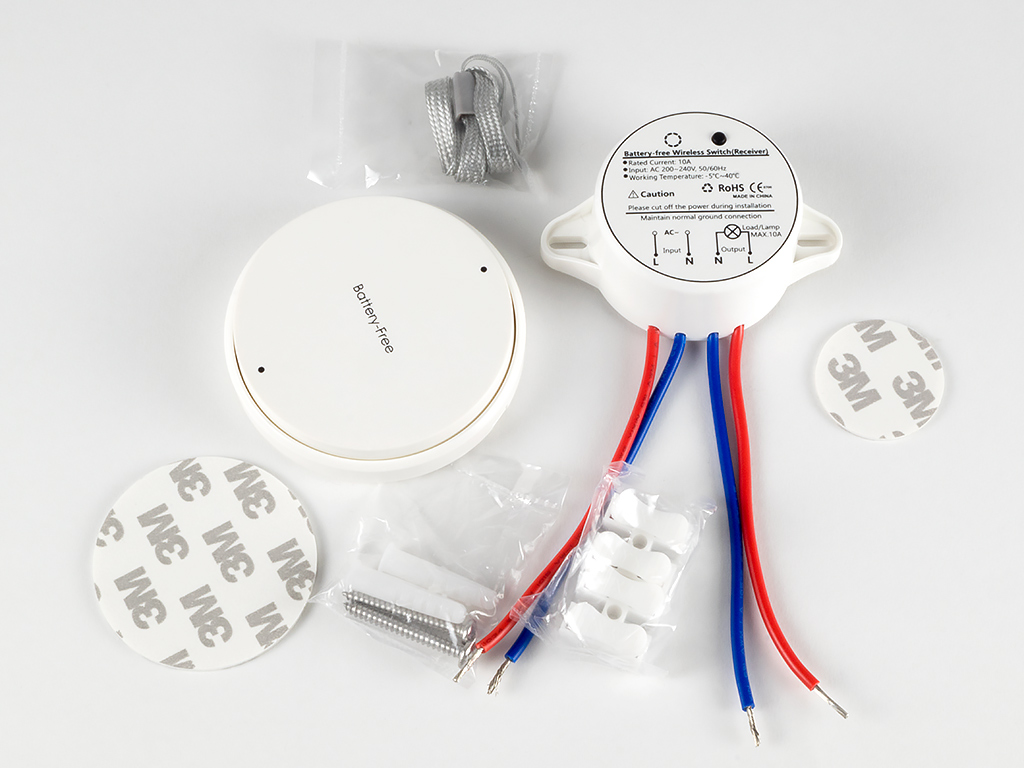

• Rögzítse a kapcsolómodult az öntapadós ragasztóval vagy csavarokkal

Szerelési útmutató (vezeték nélküli kapcsoló):

• A vezeték nélküli kapcsoló nem rögzített, szabadon mozgatható, nem szükséges felragasztani.
• Ragassza a vezeték nélküli kapcsolót üveg, kerámia vagy egyéb sima felületre a kétoldalú ragasztó segítségével.
• A vezeték nélküli kapcsolóhoz rendelhető oldalfali tartó, melybe egyszerűen bepattintható a kapcsoló.

Hibalehetőségek:

Kapcsoló modul hibája

• Ellenőrizze, hogy a kapcsoló modul bekapcsolt állapotban van-e, kap-e feszültséget.
• Ellenőrizze, hogy a kapcsoló modul csatlakozása megfelelő (bemenet/kimenet, fázishelyes kötés)
• Ha nem a fenti lehetőségekkel van probléma, próbálja újra a párosítási útmutató szerint a felprogramozást.

Hatótáv problémák, valamint kapcsolatingadozás

• Próbálja meg elhárítani a kapcsolómodul és a vezeték nélküli kapcsoló közötti fém tárgyakat, mivel ezek, valamint a vastagabb falak csökkenthetik a vezérlés hatótávolságát
