Optonica LED szalag dimmer (12-24V DC) - potméteres - 8A

44. / 65.

Termékleírás

Ár:
1 122 Ft
darab

Áraink bruttó árak, az ÁFA-t tartalmazzák!

Garancia: 2 év

Készlet információ:
14 darab raktáron

Szállítási idő:
1 munkanap

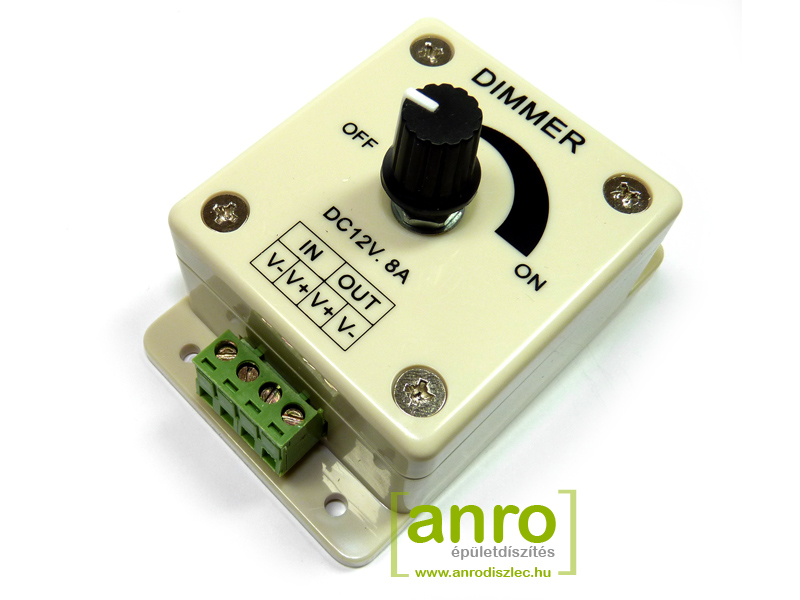

Optonica LED szalag dimmer (12-24V DC) - potméteres - 8A

Nagyítható képek

Optonica LED szalag dimmer (12-24V DC) - potméteres - 8AOptonica LED szalag dimmer (12-24V DC) - potméteres - 8AOptonica LED szalag dimmer (12-24V DC) - potméteres - 8AOptonica LED szalag dimmer (12-24V DC) - potméteres - 8AOptonica LED szalag dimmer (12-24V DC) - potméteres - 8A
GyártóOptonica
Feszültség 12-24 Volt DC
IP védelmi szint IP20
Csatornák száma 1 csatornás
Áramerősség 8 Amper
Teljesítmény 96 Watt / 192 Watt
Szélesség58 mm
Hosszúság88 mm
Vastagság56 mm

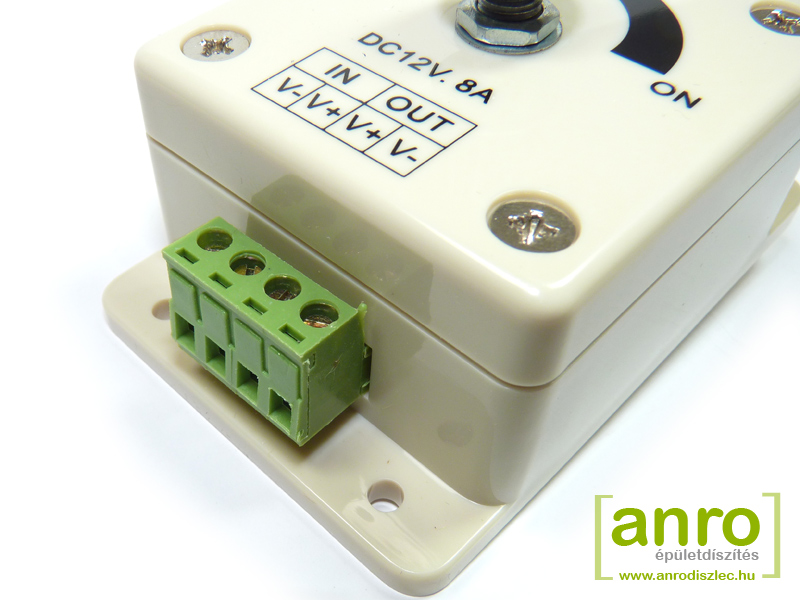

BemenetSorkapocs
KimenetSorkapocs
Vezérlés módja Impulzus szélesség moduláció (PWM)
Beépített kapcsoló Mechanikus kapcsoló
Szín Krém

LED szalag dimmer - potméteres - 96 Watt

Potméteres, falra vagy bútorba szerelhető LED fényerőszabályzó LED szalagok, LED modulok és 12 Voltos LED lámpák dimmeléséhez. A fényerőszabályzó alkalmas a csatlakoztatott ledek teljes lekapcsolására is, a dimmer teljesen balra forgatásával. Egyszerű, sorkapcsos bekötés.

A dimmer maximum 96 Wattnyi LED szalag vagy 12 Voltos LED lámpa fényerő szabályozására alkalmas. Ennél nagyobb teljesítményű LED dimmeléséhez egy (vagy több) LED jelerősítőt kell vásárolni, mely egységekkel újab 216 Wattnyi teljesítmény fényerőszabályzására lesz alkalmas a dimmer.

LED szalag dimmer (12-24V DC) - potméteres - 8A

A LED dimmer csatlakoztatása LED szalaghoz - videó:

Az alábbi videóban bemutatásra kerül, hogy hogyan kell a LED dimmert a LED szalaghoz, illetve a tápegységhez csatlakoztatni.

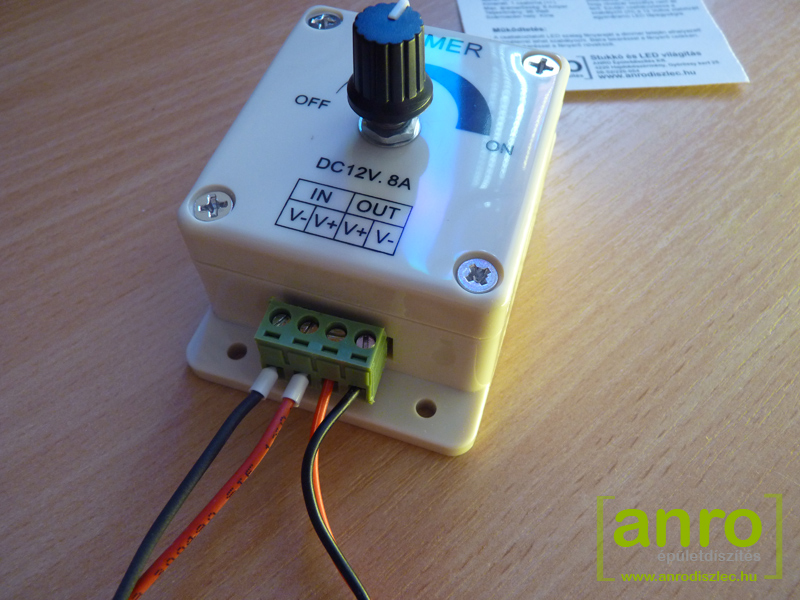

  • Első lépésben látható, hogy ha dugasz tápegységgel fogjuk használni a sorkapcsos bekötésű LED dimmert, akkor a egy DC->sorkapocs átalakítót is be kell iktatni az áramkörbe. A csatlakoztatást két darab 1 eres vezetékkel, a feliratozott polaritást megtartva kell elvégezni.
  • - Először a LED szalagot csatlakoztassuk a dimmer OUT, kimeneti sorkapcsaiba, a piros vezetéket a (+) feliratú pozitív, a fekete vezetéket a (-) feliratú negatív sorkapocsba csavarozzuk be.
  • Ha mind a négy sorkapocs csatlakoztatásra került, még egyszer győződjünk meg, hogy minden vezeték a megfelelő helyen van-e, illetve, hogy nem áll-e fent rövidzárlat veszélye (pl beltéri LED szalag forrasztásai fémes részhez érnek, stb).
  • Ezután csatlakoztathatjuk a 12 Voltos egyenáramú tápegységet a LED dimmerre.
  • Sajnos a fényerőszabályzás videóra vétele egyenlőre kifogott rajtunk, olyan mintha szabályzás közben villognának a ledek. Valójában nem villognak, az átmenet folyamatos.
