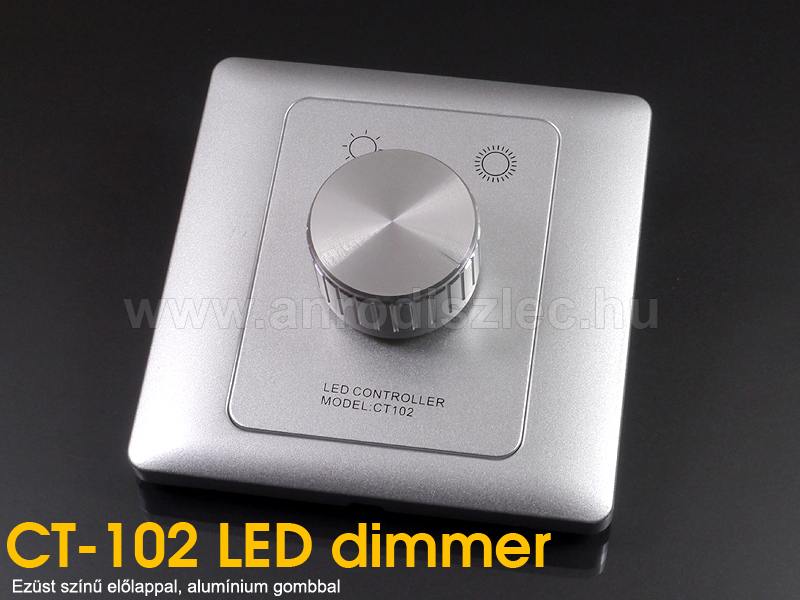

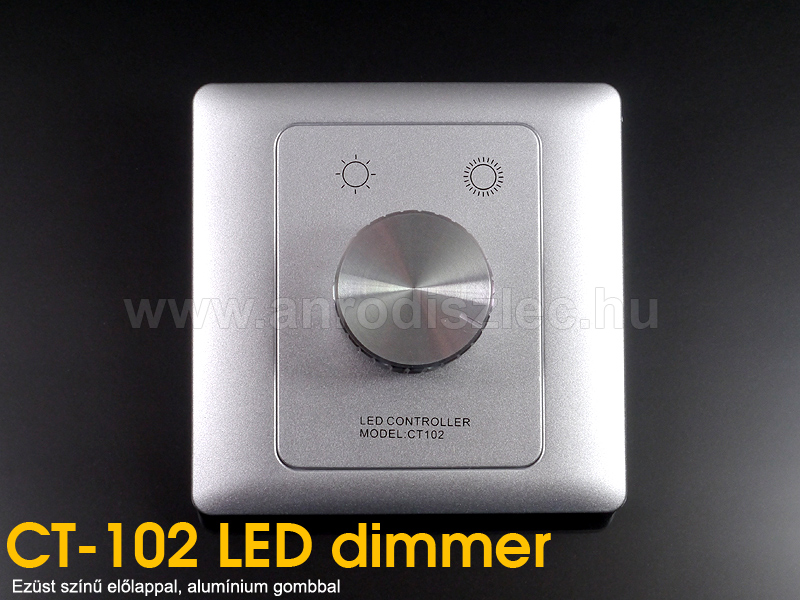

Fali Design LED dimmer (12/24V DC) - alu - 144W (CT102)

LED controller CT-102 12V LED fényerőszabályzáshoz

Feszültség	12/24 Volt DC
Max. teljesítmény	144 Watt
Max. áremerősség	3x4 Amper
Dimmer méretei	86 mm x 86 mm x 5 mm kiemelőkeret: 86 mm x 86 mm x 33 mm

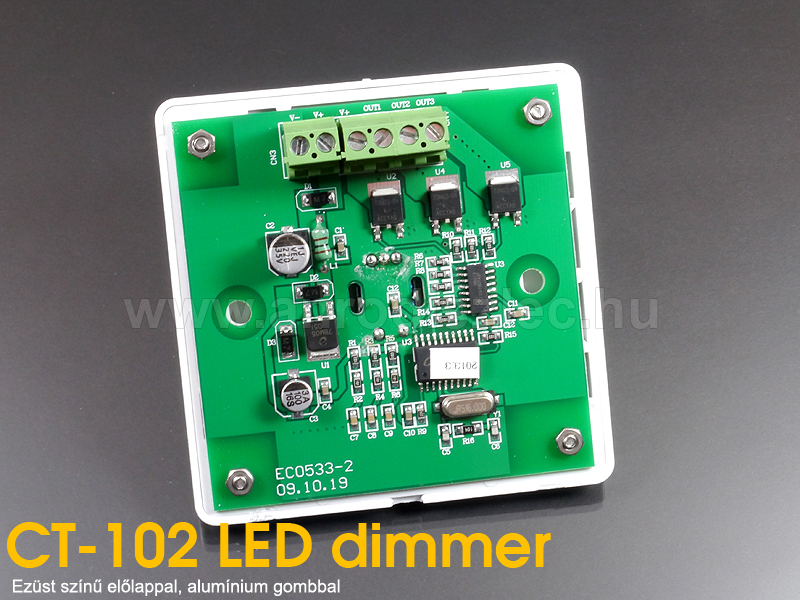

Csatlakoztatás	sorkapcsos bekötés
Távirányító	nincs, potméter a dimmeren
Alapanyag	előlap, keret: műanyag, gomb: alumínium

Alumínium design fényerő szabályzó LED szalagokhoz, LED modulokhoz, LED lámpákhoz.

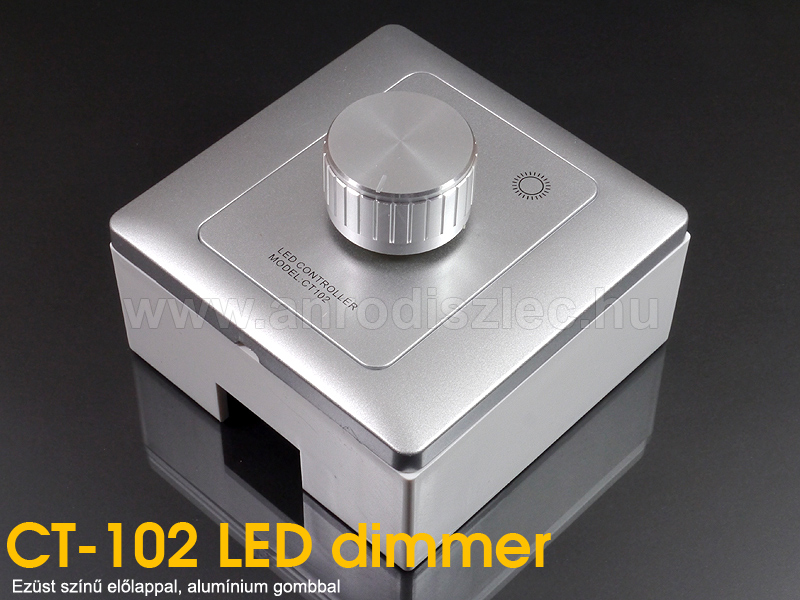

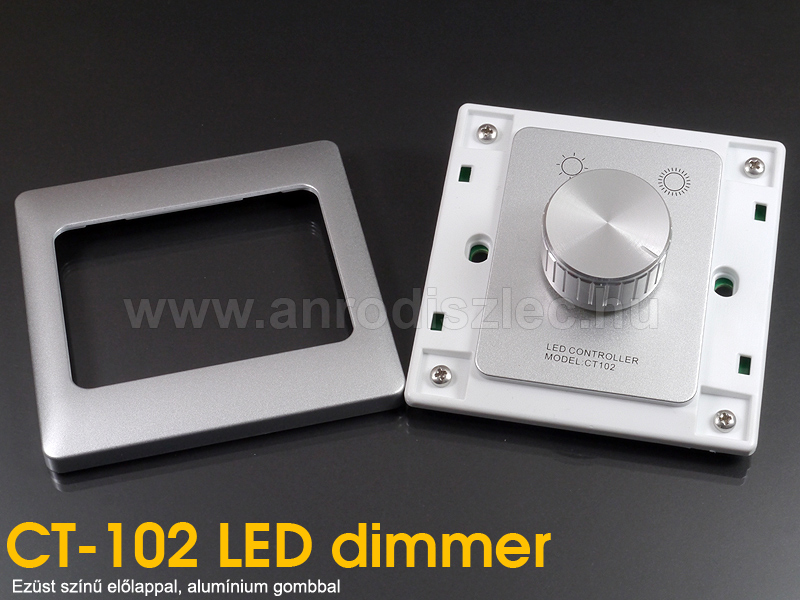

Potméteres, falra vagy bútorba szerelhető LED fényerőszabályzó LED szalagok, LED modulok és 12 Voltos LED lámpák dimmeléséhez. A fényerőszabályzó alkalmas a csatlakoztatott ledek teljes lekapcsolására is, a dimmer teljesen balra forgatásával. Egyszerű, sorkapcsos bekötés. A dimmerhez keret is jár melyet a falba építve a dimmer süllyesztett beszerelésére nyílik lehetőség, míg a keretet a falra szerelve falon kívüli szerelésre ad módot. A beépítő/ráépítő keret színe fehér!
A dimmer maximum 144 Wattnyi LED szalag vagy 12 Voltos LED lámpa fényerő szabályozására alkalmas. Ennél nagyobb teljesítményű LED fényerejének szabályzásához egy (vagy több) LED jelerősítőt kell vásárolni, mely egységekkel újabb 216 Wattnyi teljesítmény dimmelésére lesz alkalmas a dimmer.



Az alábbi ábrán megtekinthető, hogy hogyan kell csatlakoztatni a LED szalagot, a LED fényerő szabályzót, a LED tápegységet, illetve nagyobb mennyiség esetén a LED jelerősítőket. Az alábbi csatlakoztatási rajz minden típusú LED fényerő szabályzóhoz alkalmas, a bekötés módja minden típusnál azonos, 12 Volt és 24 Volt működési feszültség mellett is. 24Voltos LED szalag szerelésekor az alábbi ábrán feltüntetett 12V értelemszerűen 24V-ot jelent.

Összeszerelés előtt győződjön meg, hogy a megfelelő feszültségű tápegységet használja a LED szalaghoz! A vezérlők 12 és 24 Volton is működnek, azonban 24Voltos tápegységre 12Voltos LED szalagot csatlakoztatva a LED szalag azonnal és véglegesen meghibásodik!
