GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres)

Garancia: 2 év
12-24 Volt DC
Gyorscsatlakozó 10 mm (2 eres)
Gyorscsatlakozó 10 mm (2 eres)
GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres)
GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) GTLED forrasztásmentes toldóelem 5050-es LED szalag toldásához (10 mm - 2 eres) Lejátszás
Ár:
110 Ft
darab

Áraink bruttó árak, az ÁFA-t tartalmazzák!

Készlet információ:
453 darab raktáron

Szállítási idő:
1 munkanap
Üzletünkben azonnal átvehető!

ANRO azonosító (PID): 5316

Műszaki jellemzők
Kapcsolódó termékek
Vásárlói képek

Részletes leírás

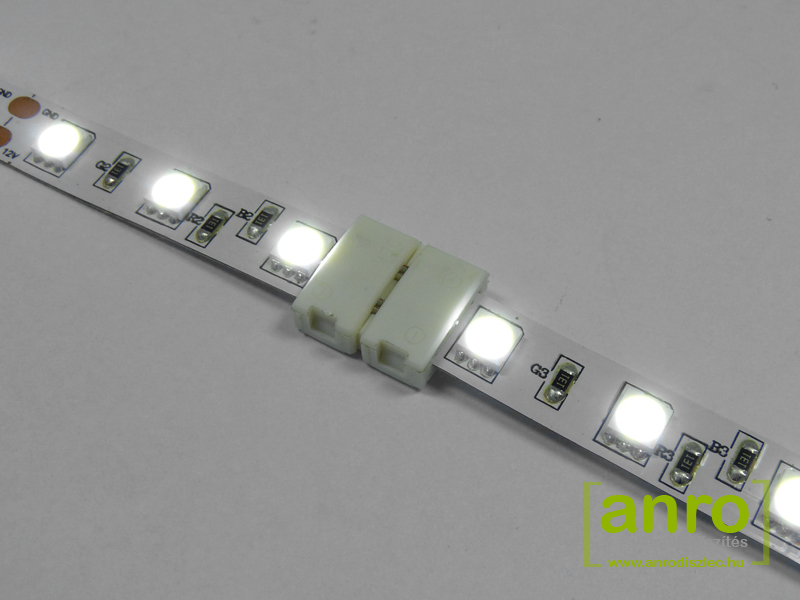

GTLED forrasztásmentes toldó 10 mm széles 5050 LED szalaghoz

A beltéri 5050-es típusú, 10 mm széles, 2 eres, egy színű (nem RGB) LED szalagok forrasztásmentes toldásához. Kültéri szalagokhoz is használható, azonban a használat előtt a kültéri műgyanta vagy vízálló szilikon borítást le kell bontani a LED szalag felületéről, mely ebben az esetben elveszti vízmentességét a csatlakoztatás helyén.

Új típusú LED szalag csatlakozók LED vonalfény készítéséhez!

Új típusú, műanyag házas, pattintós füles rögzítésű LED csatlakozók a flexibilis LED szalagok forrasztásmentes betáplálásához, toldásához, illetve sarkok létrehozásához. Ez az új típusú csatlakozó sokkal nagyobb biztonsággal tartja meg a LED szalagokat, mint a hagyományos szalag kábel csatlakozók. A műanyag fülekkel erősen lehet a LED szalagokat rögzíteni a csatlakozóban. Beépítés esetén a LED szalag hátuljáról távolítsuk el a ragasztót védő fóliát, így összepattintáskor a kétoldalú ragasztó is segíti a kontakt-hiba mentes szerelést.

Minden típusú LED szalaghoz a teljes csatlakozó-családot tudjuk biztosítani, mind a 8 mm, 10 mm és 12 mm-es LED szalagokhoz kínálunk forrasztás-mentes toldóelemet, sarokelemet és betáp vezetéket. Ha nem volt megelégedve a régi típusú csatlakozókkal, ezeket mindenképpen próbálja ki, a szerelési idő fele-negyede a megszokottnak.

Két eres toldóelemek szerelése

A 3528-as és az 5050-es két eres LED szalagok szerelése megegyezik, a különbség csak a csatlakozók és a LED szalag szélességében van. A 3528-as toldóelemmel és a 3528-as LED szalaggal bemutatjuk a két eres toldóelemek szerelését:

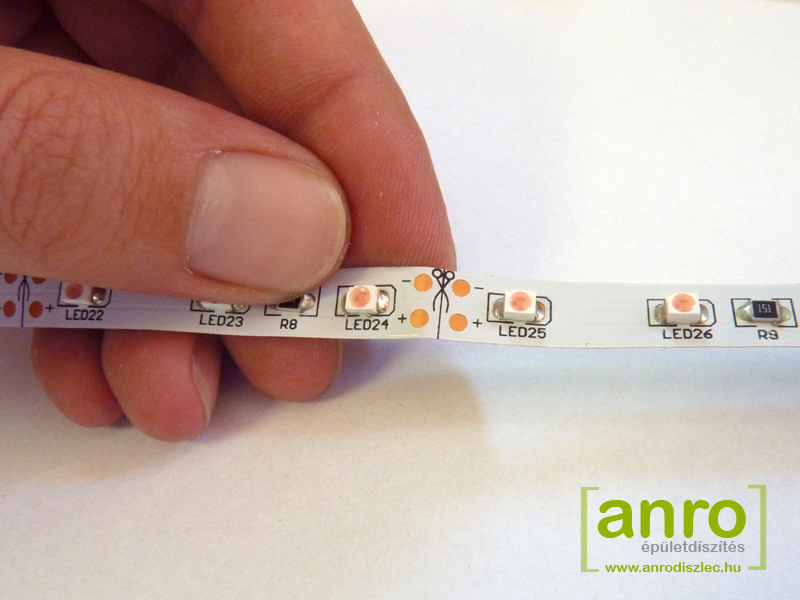

  • (1. kép): A LED szalagot csak a vágójelnél jelzett vágási pontokon lehet forrasztás-mentesen toldani. Minden 0.5 és 1 méternél forrasztási pont van, ezeken a helyekre a forrasztás kiemelkedés miatt nem lehet a csatlakozókat használni.

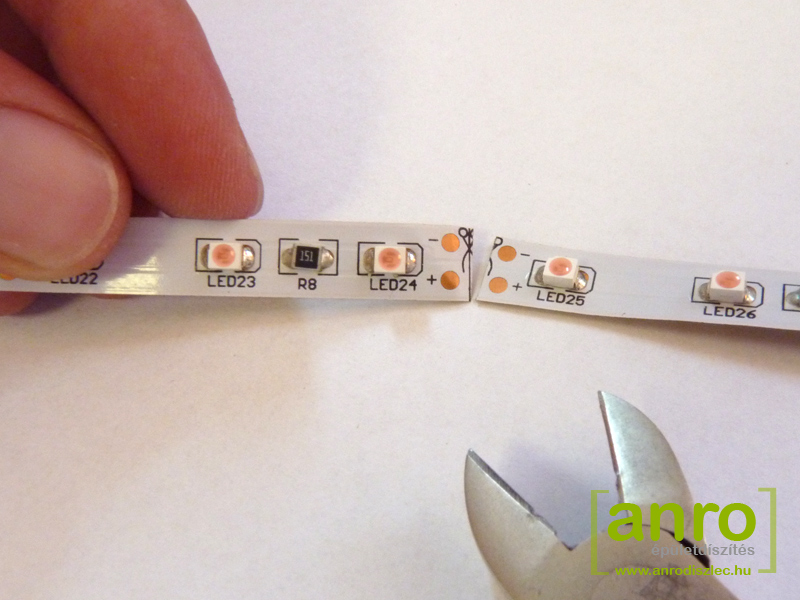

  • (2. kép): Vágjuk el a LED szalagot a vágójelnél jelzett helyen. A vágást ollóval, vagy oldalcsípő-fogóval végezhetjük el a legegyszerűbben.

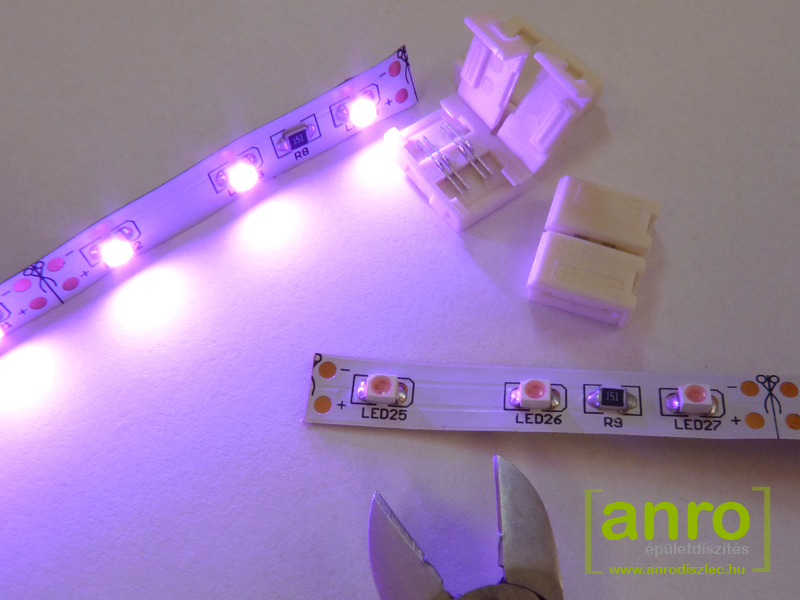

  • (3. kép): A vágási ponton elvágott LED szalag minden LED chipje világít.

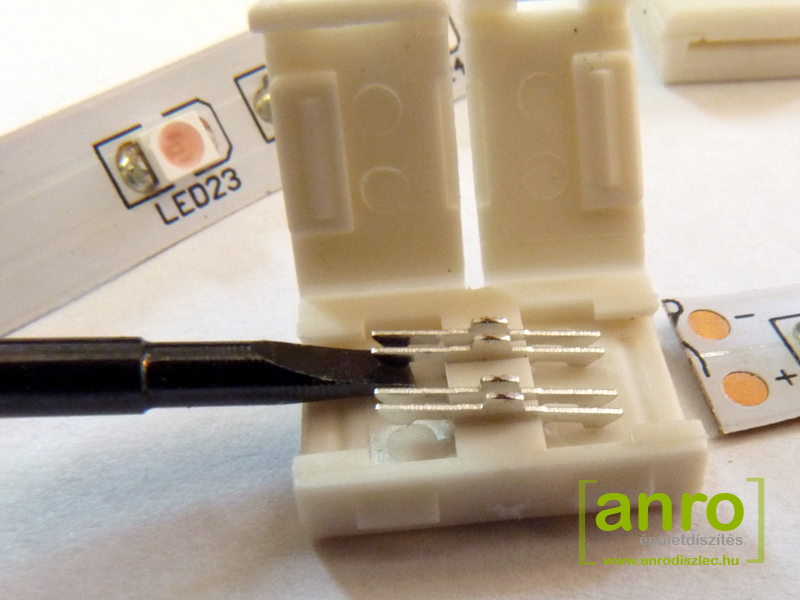

  • (4. kép): Nyissuk fel a toldóelem fedelét, majd óvatosan egy vékony csavarhúzóval feszítsük egy kicsit felfelé a toldóelem csatlakozóit, hogy könnyebben beférjen alájuk a LED szalag. (Visszazárás előtt egy kombinált-, vagy csőrös fogóval a helyére is nyomhatjuk a csatlakozókat a biztosabb érintkezés érdekében.)

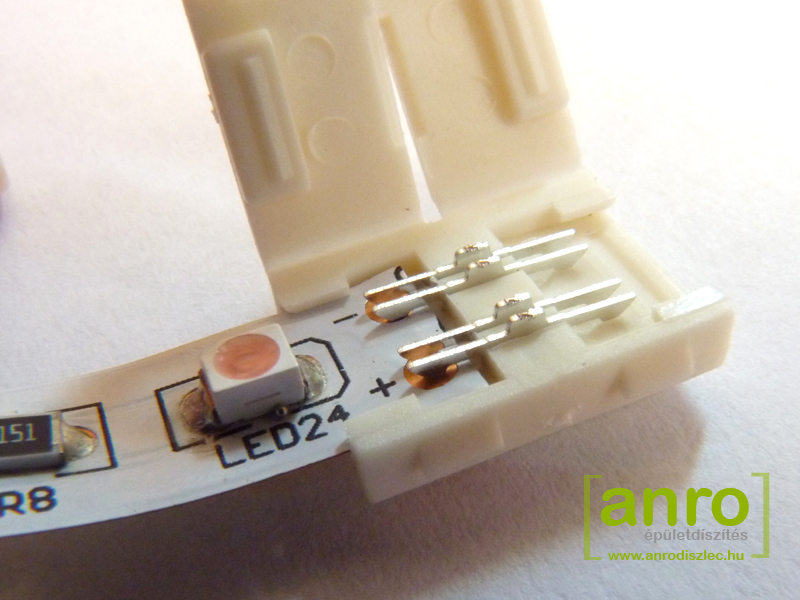

  • (5. kép): Toljuk be a LED szalagos a csatlakozóba. A csatlakozó elején és végén külön nút van kialakítva a LED szalag részére, így a LED szalag helyes pozíciója egyszerűen beazonosítható. Az érintkezők hegye mindenképpen érjen bele a LED szalag.
  • (6. kép): Zárjuk vissza a fület a csatlakozóra.

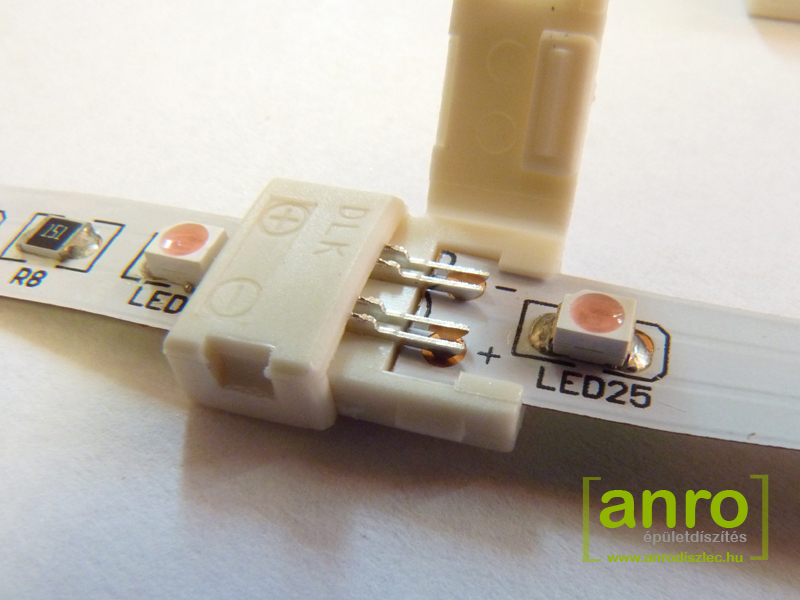

  • (7. kép): A toldóelem másik végébe szintén helyezzük be a LED szalagot, ügyelve a megfelelő polaritásra, majd zárjuk le ezt a fület is.
  • (8. kép): Feszültség alá helyezve a teljes LED szalag világít, hibátlanra vizsgázott a toldólelem.
1.) A LED szalagot csak a vágójelnél jelzett vágási pontokon lehet forrasztás-mentesen toldani. Minden 0.5 és 1 méternél forrasztási pont van, ezeken a helyekre a forrasztás kiemelkedés miatt nem lehet a csatlakozókat használni.   2.) Vágjuk el a LED szalagot a vágójelnél jelzett helyen. A vágást ollóval, vagy oldalcsípő-fogóval végezhetjük el a legegyszerűbben.   3.) A vágási ponton elvágott LED szalag minden LED chipje világít.
4.) Nyissuk fel a toldóelem fedelét, majd óvatosan egy vékony csavarhúzóval feszítsük egy kicsit felfelé a toldóelem csatlakozóit, hogy könnyebben beférjen alájuk a LED szalag. (Visszazárás előtt egy kombinált-, vagy csőrös fogóval a helyére is nyomhatjuk a csatlakozókat a biztosabb érintkezés érdekében.)   5.) Toljuk be a LED szalagos a csatlakozóba. A csatlakozó elején és végén külön nút van kialakítva a LED szalag részére, így a LED szalag helyes pozíciója egyszerűen beazonosítható. Az érintkezők hegye mindenképpen érjen bele a LED szalag.  6.) Zárjuk vissza a fület a csatlakozóra.
7.) A toldóelem másik végébe szintén helyezzük be a LED szalagot, ügyelve a megfelelő polaritásra, majd zárjuk le ezt a fület is.  8.) Feszültség alá helyezve a teljes LED szalag világít, hibátlanra vizsgázott a toldólelem.
Adattáblázat
ANRO azonosító5316
BemenetGyorscsatlakozó 10 mm (2 eres)
Feszültség 12-24 Volt DC
Garancia idő2 év
GyártóANRO LED
IP védelmi szint IP20
KimenetGyorscsatlakozó 10 mm (2 eres)

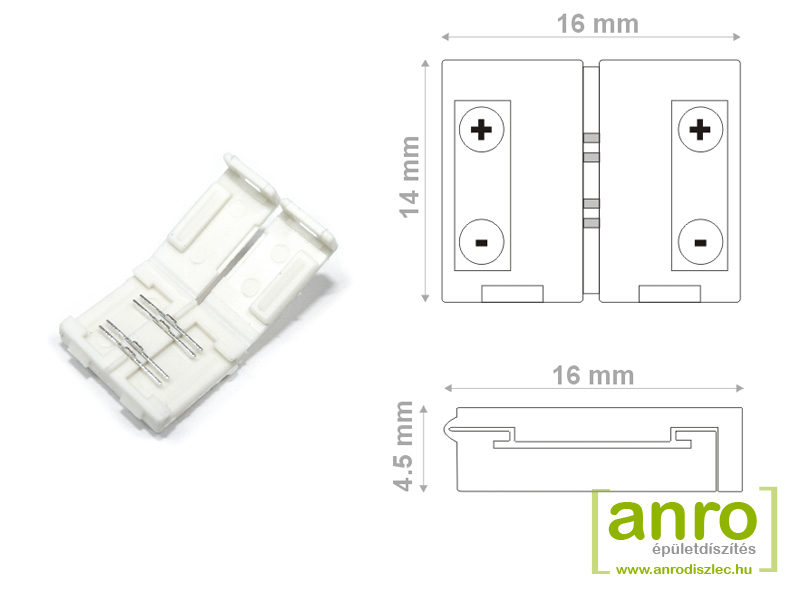

Méret: hosszúság (mm)14 mm
Méret: szélesség (mm)16 mm
Méret: vastagság (mm)4 mm
Súly1 g
Szállítási díj1 690 Ft
Szín Fehér
Vezeték hossza (cm) 10 cm
