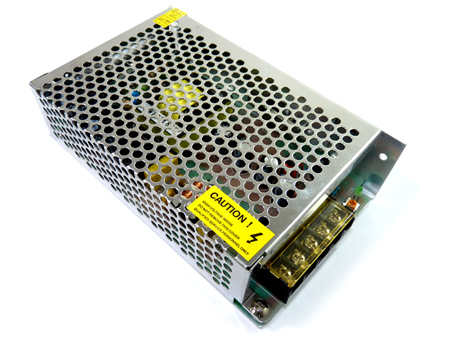

Stabilizált egyenáramú tápegység LED modulok üzemeltetéséhez

Bemeneti feszültség	230V~
Kimeneti feszültség	12V DC (egyenáram)
Stabilizált	Igen (12V DC)
Áram	5 Amper
Teljesítmény	60 Watt
Méret	110 mm x 78 mm x 38 mm
Kábelhossz	nincs kábel mellékelve
Csatlakozó	sorkapocs

A 12 Voltos LED modulokhoz szükséges stabilizált, egyenáramú ipari tápegység, 60 Watt / 5 Amper. Rövidzár és túlfeszültség védett, nem éghető fém ház. Elegendő pl. 10 méter 3528x60-as LED szalag működtetésére.




Az alábbi táblázatban megtekintheti, hogy melyik tápegységre mekkora mennyiségű LED szalagot csatlakoztathat. Természetesen minden típusú (3528x30/60/10 és 5050x30/60) LED szalagra kiszámoltuk a mennyiségeket, hogy egyszerűbb legyen a tápegység kiválasztása. A névleges teljesítmény után feltüntettük, hogy a tápegység beltéri (IP20) avagy kültéri (IP67) kivitel, illetve a konnektorba dugható (dugvillával rendelkező) tápegységek mellett feltüntettük, hogy adapter.

Névleges teljesítmény IP védelem	Maximális terhelhetőség	LED szalag 3528x30	LED szalag 3528x60	LED szalag 3528x120	LED szalag 5050x30	LED szalag 5050x60
3.6 Watt (IP20)	2.88 Watt	1.2 méter	0.6 méter	0.3 méter	0.4 méter	0.2 méter
12 Watt (IP20) adapter	9.6 Watt	4 méter	2 méter	1 méter	1.3 méter	0.6 méter
15 Watt (IP20)	12 Watt	5 méter	2.5 méter	1.25 méter	1.6 méter	0.8 méter
24 Watt (IP20) adapter	19.2 Watt	8 méter	4 méter	2 méter	2.6 méter	1.3 méter
30 Watt (IP67)	24 Watt	10 méter	5 méter	2.5 méter	3.3 méter	1.6 méter
40 Watt (IP20)	32 Watt	13.3 méter	6.6 méter	3.3 méter	4.4 méter	2.2 méter
50 Watt (IP67)	40 Watt	16.6 méter	8.3 méter	4.1 méter	5.5 méter	2.7 méter
60 Watt (IP20) adapter	48 Watt	20 méter	10 méter	5 méter	6.6 méter	3.3 méter
60 Watt (IP20)	48 Watt	20 méter	10 méter	5 méter	6.6 méter	3.3 méter
100 Watt (IP20)	80 Watt	33.3 méter	16.6 méter	8.3 méter	11.1 méter	5.5 méter
150 Watt (IP20)	120 Watt	50 méter	25 méter	12.5 méter	16.6 méter	8.3 méter
250 Watt (IP20)	200 Watt	83.3 méter	41.6 méter	20.8 méter	27.7 méter	13.8 méter
400 Watt (IP20)	320 Watt	133.3méter	66.6 méter	33.3 méter	44.4 méter	22.2 méter

Videó az ipari LED tápegység LED szalaghoz és hálózathoz történő csatlakoztatásáról:




Ipari tápegységeket minden esetben csak megfelelő ismeretekkel rendelkező szakember csatlakoztassa a hálózathoz. Ettől függetlenül azonban az ipari tápegységeken lévő jelöléseket szeretnénk bemutatni:



A tápegységek sorkapocs kiosztása a fentiektől némileg eltérhet, jellemzően a 12 Voltos kimeneti csatlakozókból lehet több (1-3 pár). Egyes ipari tápegységeken a V- helyett COM felirat szerepel, ebben az esetben a COM jelenti a negatív polaritást, a V+ pedig továbbra is a pozitívat.

L: Fázis (barna vezeték)
N: Nulla (kék vezeték)
Földelés jel: Földelés (sárga-zöld sávos vezeték)
V+: pozitív polaritású 12 Voltos kimenet
V- vagy COM: negatív polaritású 12 Voltos kimenet
