V-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VT

53. / 77.

Termékleírás

Ár:
6 990 Ft
darab

Áraink bruttó árak, az ÁFA-t tartalmazzák!

Garancia: 2 év

Készlet információ:
43 darab raktáron

Szállítási idő:
1 munkanap

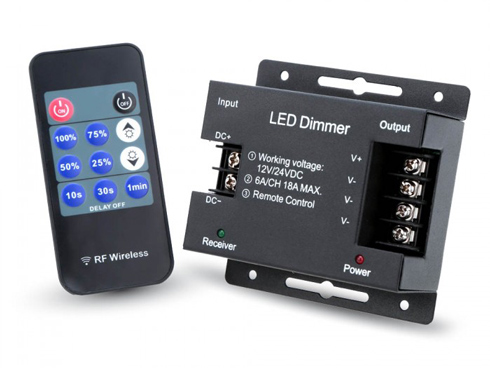

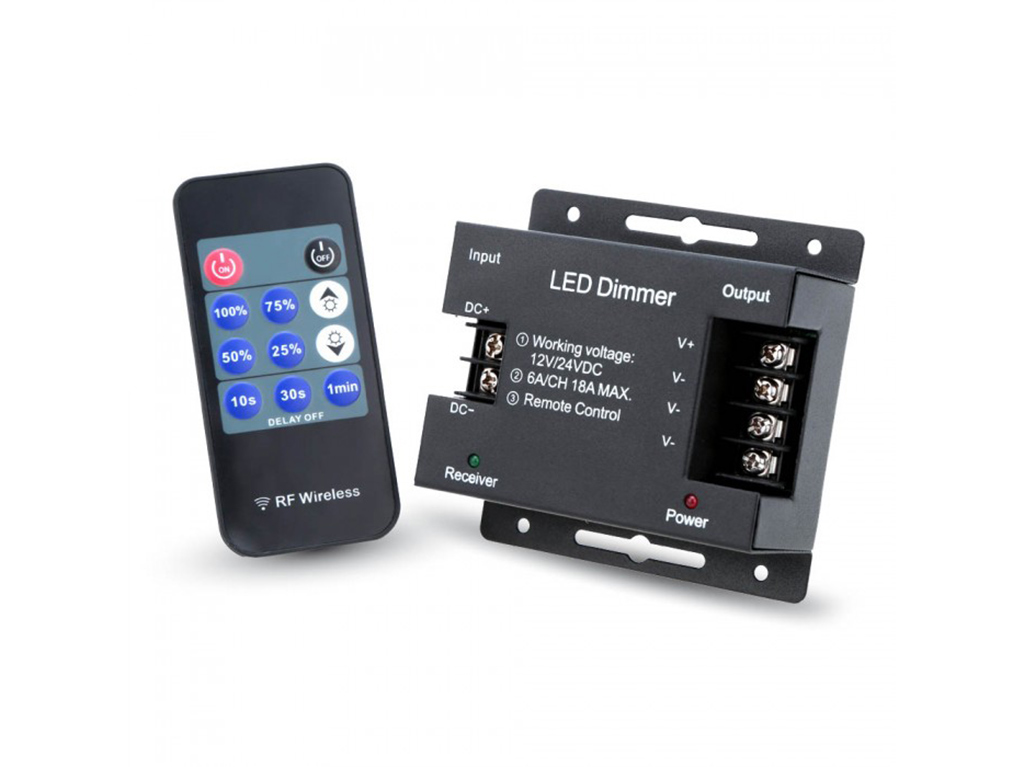

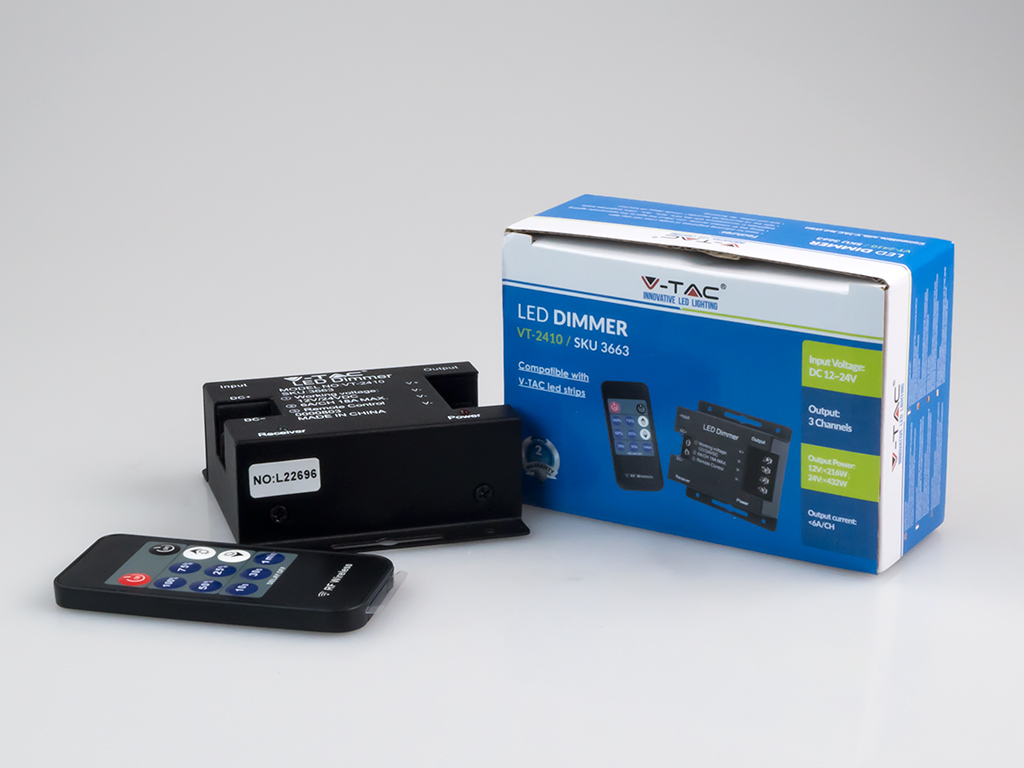

V-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VT

Nagyítható képek

V-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VTV-TAC LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VT
GyártóV-TAC
Feszültség 12-24 Volt DC
IP védelmi szint IP20
Csatornák száma 3 csatornás
Áramerősség 18 Amper
Teljesítmény 216 Watt / 432 Watt
Szélesség79 mm
Hosszúság83 mm
Vastagság32 mm
BemenetSorkapocs
KimenetSorkapocs
Vezérlés módja Impulzus szélesség moduláció (PWM)
Működési mód 2.4 Ghz rádiófrekvenciás
Beépített kapcsoló Mechanikus kapcsoló
Vezérlés max. távolsága 30 méter
Szín Fekete

LED szalag dimmer - rádiós távirányítóval - 216 Watt
LED szalagok fényerőszabályozásához, ki- bekapcsolásához

Kis méretű, rádiófrekvenciás távirányítóval rendelkező LED fényerő szabályzó. A LED dimmer alkalmas maximum 432 Watt teljesítményű LED szalag, LED modul vagy 12/24 Voltos LED lámpa fényerő szabályozására.

A legolcsóbb távirányítós LED szalagokhoz tervezett fényerőszabályzó, amely rádiófrekvenciás, így vezérléskor a távirányítónak nem szükséges rálátnia a vezérlőre!

A dimmer kikapcsoláskor és áramtalanításkor megjegyzi az éppen beállított fényerőt, így a következő bekapcsoláskor ugyanezen a fényerőn kapcsol.

A dimmer maximum 432 Wattnyi LED szalag vagy 24 Voltos LED lámpa fényerő szabályozására alkalmas. Ennél nagyobb teljesítményű LED dimmeléséhez egy (vagy több) LED jelerősítőtkell vásárolni, mely egységekkel újabb 216 Wattnyi teljesítmény dimmelésére lesz alkalmas a dimmer.

A dimmerhez tartozó távirányító működtetéséhez 1 darab 3V-os gombelem szükséges, melyet az ár tartalmaz.

LED szalag dimmer (12V DC) - rádiós távirányítóval - 216 W VT


A LED dimmer csatlakoztatása LED szalaghoz:

Az alábbi videóban bemutatásra kerül, hogy hogyan kell a távirányítós LED dimmert a LED szalaghoz, illetve a tápegységhez csatlakoztatni.

  • Első lépésben megismerkedünk a csavarszorítós csatlakozókkal, melyek szorosan rögzítik a kábeleket.
  • Ezután megismerkedünk a 11 gombos, távirányítóval. Nagyon egyszerű: lefelé nyíl fényerő csökkentés, felfelé nyíl: fényerő növelés, a piros gombbal be míg a feketével ki kapcsolhatjuk, van továbbá négy százalékos fényerő szabályzó gombunk és végül 3 időzítő gomb, amelyek lenyomása után a rá írt időegység elteltével a dimmer lekapcsolja a ledszalagot.

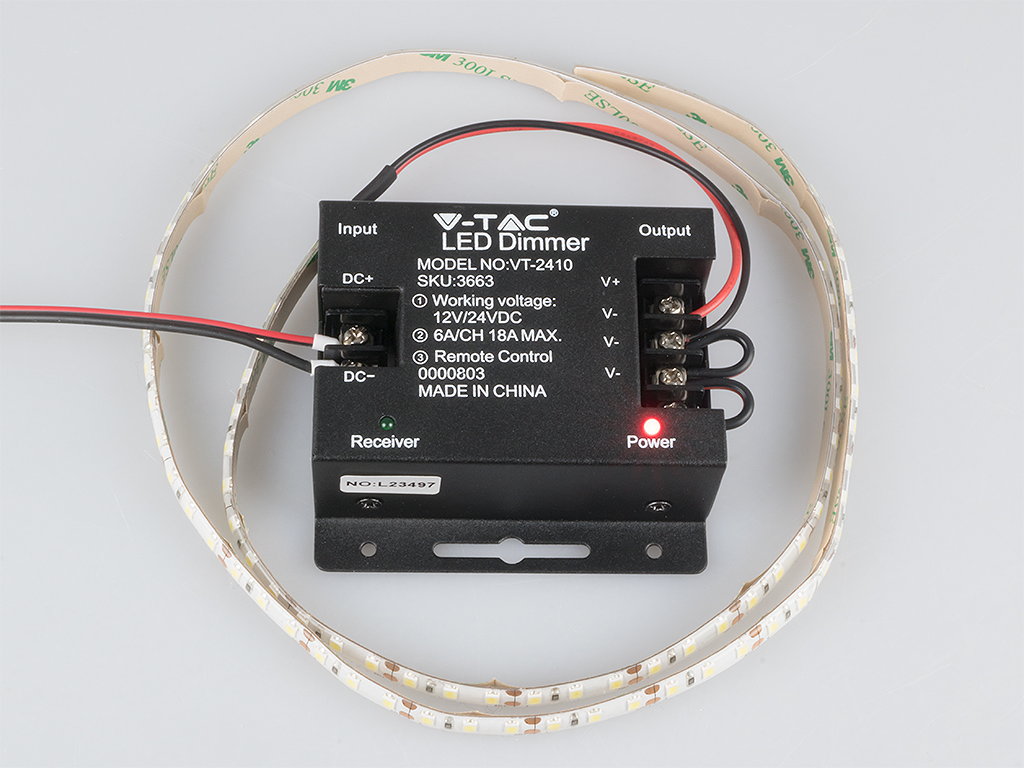

  • Csatlakoztatásnál először mindig a LED szalagot csatlakoztassuk a dimmerre, hogy ne feszültség alatt dolgozzunk. A LED szalag piros vezetéket a v+, a fekete vezetéket a v- jelzésű csatlakozóba (fontos hogy ne rettenjünk meg a három v- jelzéstől az csak az RGB szalagok miatt van).
  • A következő lépés opcionális. Ha ipari tápegységről működtetjük a LED dimmert, akkor csak két vezetékkel össze kell kötni a tápegység pozitív és negatív kimeneteit a dimmer megegyező polaritású bemeneteivel. Azonban ha dugasz tápegységre csatlakoztatjuk a dimmet (akárcsak a videón), akkor szükség lehet egy DC -> sorkapocs átalakítóra. Ebbe az átalakítóba kell két igény szerinti hosszúságú vezetékkel csatlakoztatni a LED dimmert.
  • Ha minden szükséges csatlakozó bekötésre került, még egyszer győződjünk meg, hogy minden vezeték a megfelelő helyen van-e, illetve, hogy nem áll-e fent rövidzárlat veszélye (pl beltéri LED szalag forrasztásai fémes részhez érnek, stb).
  • Ezután csatlakoztathatjuk a 12 vagy 24 Voltos egyenáramú tápegységet a LED dimmerre.

Fényerő szabályzók csatlakoztatása

Az alábbi ábrán megtekinthető, hogy hogyan kell csatlakoztatni a LED szalagot, a LED fényerő szabályzót, a LED tápegységet, illetve nagyobb mennyiség esetén a LED jelerősítőket. Az alábbi csatlakoztatási rajz minden típusú LED fényerő szabályzóhoz alkalmas, a bekötés módja minden típusnál azonos, 12 Volt és 24 Volt működési feszültség mellett is. 24Voltos LED szalag szerelésekor az alábbi ábrán feltüntetett 12V értelemszerűen 24V-ot jelent.

Tetszőleges mennyiségű LED szalag csatlakoztatása a LED fényerő szabályzóhoz, jelerősítő segítségével.

Összeszerelés előtt győződjön meg, hogy a megfelelő feszültségű tápegységet használja a LED szalaghoz! A vezérlők 12 és 24 Volton is működnek, azonban 24 Voltos tápegységre 12 Voltos LED szalagot csatlakoztatva a LED szalag azonnal és véglegesen meghibásodik!
