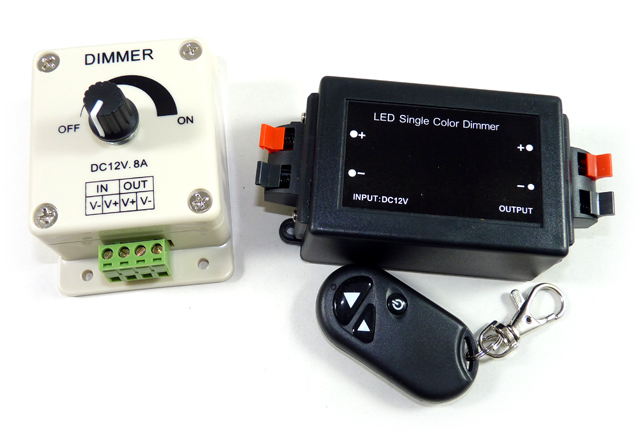

LED szalag dimmer - fényerőszabályzás

A nagyobb teljesítményű LED szalagok megjelenésével egy időben megjelent az igény a LED szalagok fényerejének szabályozására. A fényerőszabályzáshoz szeretnénk két LED dimmert (egy potméterest, illetve egy távirányítóst) bemutatni ebben a cikkben, valamint egy erősítőt, mellyel a 96 Wattnál nagyobb teljesítményű, egybefüggő LED szalagok fényerő szabályzására nyílik lehetőség.


Potméteres LED szalag dimmer

Az alacsonyabb árú LED dimmeren egy potméter található, ezzel a potméterrel lehet a LED szalagot ki-, és bekapcsolni, valamint fényerejét szabályozni.:

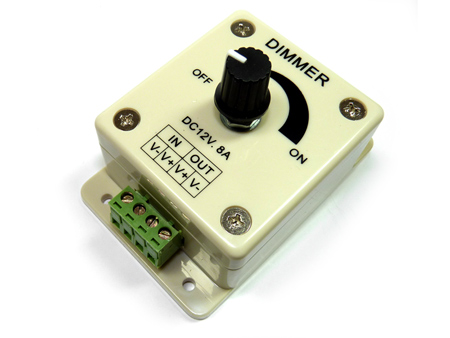

LED szalag dimmer - potméteres


Teljesítmény: 96 Watt (pl. 3528x60-as LED szalagból 20 méter, 3528x120 LED szalagból 10 méter).

A potméteres dimmer összeszerelése nagyon egyszerű: a 12 Voltos egyenáramú tápegység kimenetét a dimmer bemenetére (IN) kell csatlakoztatni. A dimmer kimenetére (OUT) a fényerőszabályozni kívánt LED szalagot csatlakoztassuk. Mindkét esetben ügyeljünk a polaritásra!

Az alábbi videón megtekinthető a potméteres LED szalag dimmer szerelése:




Távirányítós LED szalag dimmer

Természetesen sok olyan helyzet van (főleg lakásvilágítás készítése esetén) ahol a potméteres dimmer nem felel meg méretileg, vagy design miatt. Ezekhez a feladatokhoz megoldás a távirányítóval ellátott LED szalag dimmer:

Távirányítós LED szalag dimmer

Teljesítmény: 96 Watt (pl. 3528x60-as LED szalagból 20 méter, 3528x120 LED szalagból 10 méter).

A távirányítós LED szalag dimmer szerelése megegyezik a potméteres dimmer szerelésével, annyi a könnyítés, hogy itt nem sorkapocs, hanem szorítókapocs biztosítja a vezetékek rögzítését. A bekötési polaritásra mindenképpen ügyelni kell, ámbátor a termékek nem romlanak el fordított bekötés esetén sem, legfeljebb nem világítanak.

Az alábbi videón megtekinthető a távirányítós LED szalag dimmer szerelése:




Jelerősítő a LED dimmerekhez

Mindkét dimmer maximális teljesítménye 96 Watt, azaz pl. erős, 9.6 Wattos LED szalagból csak 10 méternyivel tudnak megbirkózni. Szerencsére azoknak sem kell lemondani a fényerő-szabályzás lehetőségéről, akik ennél nagyobb mennyiségű LED szalagot üzemeltetnek, nekik ajánljuk az alábbi jelerősítőt, mellyel további 144 Wattnyi LED szalagot lehet csatlakoztatni az áramkörre.

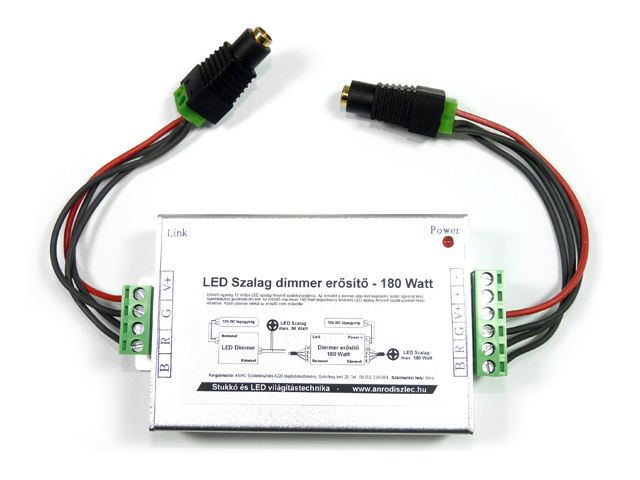

LED szalag dimmerhez jelerősítő

A jelerősítőt külön be kell táplálni egy 12 Voltos egyenáramú tápegységgel! A jelerősítő egyébként egy RGB vezérlő, melynek negatív (R/G/B) polaritású kimenetei közösítve vannak. Az alábbi szerelési útmutatóban szereplő DC sorkapocs átalakító - anya, illetve DC sorkapocs átalakító - apa csatlakozók nem feltétlenül szükségesek a szereléshez, azonban nagyban megkönnyíthetik azt!

A szerelés általános menete:

- A LED dimmert a tápegységet és a dimmer által vezérelt 96 Wattnyi LED szalagot csatlakoztassa össze és próbálja ki, hogy működik-e.
- A dimmer megfelelő működése esetén, a dimmer pozitív és negatív kimenetét csatlakoztassa a jelerősítő bemeneti csatlakozójára.
- A jelerősítő kimenetére csatlakoztassa a maradék (maximum 144 Wattnyi) LED szalagot.
- A jelerősítőre csatlakoztassa a 12 Voltos egyenáramú tápegységet.

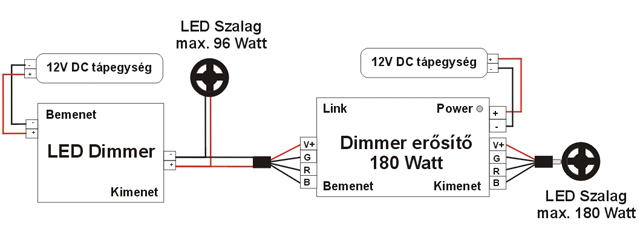

LED szalag dimmer jelerősítő bekötése

LED szalag dimmer jelerősítő bekötése - kábelezés




Amennyiben megfelelően csatlakoztatta a jelerősítőt, úgy a fényerőszabályzón a fényerő növelése illetve csökkentése a teljes LED szalagon megfigyelhető. Amennyiben a csatlakoztatás minden tekintetben megfelelő, ám az erősítőre csatlakoztatott LED szalag mégsem működik, úgy a dimmerbe és a jelerősítőbe bemenő pozitív polaritású tápvezetéket közösíteni kell (egy darab vezetékkel összekötni a két betáp pozitív oldalát.)

Amennyiben a fényerőszabályozni kívánt LED szalag meghaladja a 96+144 Wattot, úgy további jelerősítő(k) is csatlakoztathatóak az áramkörbe.

A cikk megjelenésének időpontja: 2011. január 17. Lehetséges, hogy a fenti információk már nem aktuálisak, illetve a termékek ára, elérhetősége időközben megváltozott.

Vásárlói képek

Háló álmennyezetHáló led+spot világításSpotok + RGB LED 5050-30RGB LED 5050-30 - kékRGB LED 5050-30 - narancsRGB LED 5050-30 - fehérRGB LED tápegysége és vezérlése egy szerelőajtó mögé van rejtve a gipszkartonbanRGB LED 5050-30 - halványzöldRGB LED 5050-30 - zöldRGB LED 5050-30 - rózsaszín

82 hozzászólás érkezett

#1 - János
2011/01/23, 10:09
Tisztelt Anro!
Az a kérdésem, hogy a „LED szalag dimmer - rádiós távirányítóval - 96 Watt” távirányító kódja módosítható-e úgy, mint a kapucsengőknél?
Szeretnék két darabot egy házban használni, nem szeretném, ha egymásra hatnának.
Üdvözlettel, János
#2 - Tályai Gábor
2011/01/26, 08:32
Kedves János!

Beérkezéskor kipróbáltunk 10 db-ot, nem zavarták egymást, azóta elég sok elment belőle párban is, és még ilyen áthallásos problémával nem találkoztunk.

Ettől függetlenül szétszedtem, de sem DIP kapcsoló, sem potméter nincs, állítani nem lehet a frekvenciát, ehelyett azt hiszem egy EPROM-ban van a frekvencia beállítva. Mondjuk ezt lehet cserélni, vagy ha EEPROM akkor programozni, de ez meghaladja a tudásomat :)

Remélem tudtam segíteni.
#3 - Lung János
2011/01/26, 10:22
Köszönöm válaszát, akkor rendelek többet.
Üdvözlettel, János
#4 - Kiss Zoltán
2011/01/26, 23:47
Tisztelt ANRO!

a rádiós távirányítós modellt vásároltam meg. 6-szor 1,8 méter párhuzamosan kötött 3528x60-as LED szalagra csatlakoztatva az össze led csak villog, mást nem csinál.
Laikusként kérdezem: mi lehet a hiba?

Köszönettel,
Kiss Zoltán
#5 - Tályai Gábor
2011/01/27, 08:10
Tisztelt Kiss Zoltán!

Villogás esetén a tápegység a hibás. Küldje vissza és kicseréljük.

Termékek visszaküldési módja.

Remélem tudtam segíteni.
#6 - Hegedűs Tamás
2011/01/29, 09:13
Tisztelt Anro!

RGB LED szalagot akkumulátorról szeretnék meghajtani, az lenne a kérdésem, hogy amennyiben rádiós távvezérlővel vezérlem, kikapcsolt állapotban a vezérlő egységnek mennyi az energiafelvétele, egyáltalán akkumulátor esetén javasolt-e a rádiós vezérlés/RGB szalag kombináció. Ebben a konfigurációban a fényerő csökkentésével arányosan csökken az energiafelvétel, vagy számolnom kell veszteséggel.

Köszönettel,

Hegedűs Tamás
#7 - Tályai Gábor
2011/01/31, 15:29
Tisztelt Hegedűs Tamás!

Az RGB vezérlők üresjárati árama 0,5-1,5 Watt körül alakul típustól függően. Nem tudok kizáró tényezőt a rádiófrekvenciás működés és az akkumulátoros feszültség biztosítása között. Az energiafelvétel is csökken a fényerő szabályozásával, de nem teljesen egyenes arányban.

Remélem tudtam segíteni.
#8 - Csernisov Sándor
2011/03/10, 23:30
Tisztelt Tályai Gábor!

Érdeklődni szeretnék a távirányítós Dimmerrel kapcsolatban: A videón láttam, hogy fényerőszabályzásnál a ledek villogtak, de teljes fényerőnél a jelenség megszűnt. Ha teszem azt, negyed fényerőre állítom a ledeket, és nem szabályzom tovább, akkor is villogni fog, és nem egyenletesen adja a fényt? Vagy csak a videó hibája az egész? Remélem :)

Köszönettel: Csernisov Sándor
#9 - Tályai Gábor
2011/03/11, 15:47
Tisztelt Csernisov Sándor!

A villogás teljes mértékben a videó hibája. Az átmenet folyamatos, villogás nélküli, bármilyen fényerőn használva.

Lehet jobb lenne ezt a videót nem is megmutatni :)

Remélem tudtam segíteni.
#10 - H. László
2011/03/28, 13:02
Tisztelt Tályai úr!

Azt szeretném kérdezni, hogy a Rádiós LED dimmert ha bekapcsolt állapotban trafó előtti (pl.: kbi 101-es) kapcsolóval áramtalanítom, akkor a legközelebbi (101-es kapcsolóval) történő visszakapcsolásnál a távirányítóval is be kell a kapcsolnom a led szalagot?

Előre is köszönöm válaszát!
#11 - Tályai Gábor
2011/03/30, 10:59
Tisztelt H. László!

A dimmerek és az RGB vezérlők "megjegyzik" az utolsó állapotot. Tehát ha fél fényerő mellett megszakítja a hálózati áramot, akkor a hálózati áram visszakapcsolása után a LED szalag ismét fél fényerőn fog világítani, a távirányító használata nélkül.

Ez nem vonatkozik arra az esetre, ha nem kapcsolás, hanem valamilyen áramlökés / elektromos hálózati hiba történik, ekkor elképzelhető, hogy áram alá helyezéskor újra be kell kapcsolni a LED dimmert a távirányítóval.

Remélem tudtam segíteni.
#12 - Elektrodirekt - Németh Tamás
2011/04/23, 20:43
Kedves Gábor!

A fenti videón is látható távirányítós led dimmerrel kapcsolatban kérdezem, hogy megoldható-e vele az, hogy a vezérelni kívánt led szalagot egy kapcsoló beiktatásával direktben tudjam felkapcsolni?
A kérdés a távirányító elvesztése kapcsán fogalmazódott meg bennem.
Arra gondoltam, hogy a tápegység 12 Voltját a kapcsolón keresztül ráküldöm a led szalagra, ám azt nem tudom, hogy a dimmer kimeneti oldala ezt hogyan viseli?
A 230 Volt kapcsolása nem megoldás, mert ki tudja, hogy a 4 éves kiskölyköm éppen milyen állásban tüntette el a távirányítót. :)

További szép napot!

Németh Tamás
#13 - Lutár Gábor
2011/04/23, 21:50
Tisztelt Anro!

A kérdésem a következő: 6 volt 35 wattos lámpa fényerőszabályzására alkalmas-e ez a potméteres szabályzó dimmer????
Tisztelettel:
Lutár Gábor
#14 - Tályai Gábor
2011/04/26, 08:09
Tisztelt Németh Tamás!

Igen, megoldható a kapcsolás a dimmer után is. Semmi különös követelménye nincs.

Tisztelt Lutár Gábor!

Ez a dimmer nem alkalmas 230 V-os termékek fényerő-szabályozására, csak a 12 Voltos ledekhez megfelelő.

A 230 V-os fényerőszabályzók a Kapcsolók, aljzatok kategóriában találhatóak.

Remélem tudtam segíteni.
#15 - Lutár Gábor
2011/05/17, 20:10
Tisztelt Tályai úr!

A fenti kérdésem nem 230 voltos(AC) készülék üzemeltetésére irányult!
Nekem 6 volt 35 vattos (DC) akkumulátoros lámpához kellene egy ilyen készülék ami tud fényerőt szabályozni!!!???
Tisztelettel : LG
#16 - Tályai Gábor
2011/05/18, 08:09
Tisztelt Lutár Gábor!

Elnézését kérem, a 6 Volt kimaradt a látóteremből :)
Sajnos kipróbálni nem tudjuk, (nincsenek Voltos termékeink) de nyugodtan vásároljon egy darabot, próbálja ki, és ha nem működik, nyugodtan küldje vissza. Elméletileg működnie kellene neki.

Remélem tudtam segíteni.
#17 - Varga Zoltán Péter
2011/06/16, 09:14
Tisztelt Anro!

-11m 5050-30 LED szalghoz melyik tápegységet javasolja?
Beltérben álmennyezet világításához, Rádiófrekvenciás működésű, érintő gombos, 108 Wattos RGB vezérlő használata mellett.

A 15cm-re leengedett (díszítő) mennyezet 2,0m x 3,5m.

Ha jól gondolom a kialakításnál: 2x5m és 1x1m LED szalagot kell, majd használni.

-Javasolja az 5m részek mindkét végénél való párhuzamos bekötést?

Válaszát várva
Üdvözlettel
Zoltán
#18 - Tályai Gábor
2011/06/20, 13:52
Tisztelt Varga Zoltán Péter!

11 méter 5050x30-as LED szalaghoz a 120 Wattos tápegységet ajánlom. (11x7.2=79.2 Watt, a 120 Wattos tápegység leadott teljesítménye ~100Watt, így egy kis tartalék is marad).

Igen 2x5 méter és 2x1 méter vagy 1x2 méter, ahogy kényelmesebb szerelni.

Javaslom a mindkét végén bekötni az áramkörbe (az általunk forgalmazott LED szalagok szinte mindegyikén két betápkábel található, egy az elején, egy a végén, így plusz forrasztásra nem lesz szükség.)

Remélem tudtam segíteni.
#19 - Cságola Péter
2011/08/03, 19:53
Tisztelt Anro!

Megkaptam a megrendelt dimmert, köszönet a gyors és szakszerű
csomagolásért, postázásért.

Üdv.: Péter
#20 - Tályai Gábor
2011/08/04, 16:08
Tisztelt Cságola Péter!

Mi köszönjük a bizalmat!
#21 - Kiss Gábor
2011/08/18, 11:50
Üdv!
A fent emlegetett távszabályzót vásároltam önöktől, beépítés előtt kipróbáltam rendben működött. (10 m ledszalag volt rákötve)
Beépítés után kb 8 méter szalag került rá, bizonytalanúl működik. A doboz (vevő) az álmennyeztet fölött van (gipszkatron) sajnos most csak úgy működik ha felemelt kézzel max 1 méterre nyomogatom a távirányító gombját. De még így sem működik minden gombnyomásra. A távirányítóban az elemet megellenőriztem rendben van.
Van e ötlet, mit tegyek vele? (csere :-))
Üdv!
Gábor
#22 - Tályai Gábor
2011/08/18, 14:19
Tisztelt Kiss Gábor!

Amennyiben az elem rendben van, úgy küldje vissza és cseréljük.

Elnézését kérjük a kellemetlenségért!
#23 - Szabadfy Károly
2011/08/30, 11:43
Tisztelt Tályai Gábor!

Azzal a kérdéssel fordulok Önhöz, hogy szeretnék 12 méter Flexi LED (3528-030-FN) szalagot kombinálni távirányítóval ellátott LED szalag dimmerrel. A 12 méter úgy oszlik meg, hogy 3 méterenkén van 2 eres sarokelem. Tápegységnek 12V-os (12VDC/5A/60W)-at + egy db tápegység átalakító választottam.
A kérdésem a bekötéssel kapcsolatban lenne, sorosan vagy párhuzamosan kell kötni? Ha párhuzamosan akkor hogyan kell, esetleg még más is a szereléshez?
#24 - Tályai Gábor
2011/09/01, 14:15
Tisztelt Szabadfy Károly!

Párhuzamosan kell csatlakoztatni az 5 méteres tekercseket. Ehhez leginkább plusz kéteres vezetékre lesz szükség.

A párhuzamos csatlakoztatásról a tápegységek adatlapján van rajz, ha esetleg problémát okozna.

Remélem tudtam segíteni.
#25 - Nagy Gábor
2011/12/12, 16:04
Tisztelt Anro!

96 W-os, távirányítós dimmert rendeltem Önöktől. Az lenne a kérdésem, hogy a dimmert hogyan lehet rögzíteni a kiemelő kerethez, mivel semmi olyan lehetőséget nem találok rajta, amivel be lehetne pattintani.

Köszönettel: Gábor!
#26 - Nagy Gábor
2011/12/12, 17:58
Rájöttem, kösz!
#27 - Tályai Gábor
2011/12/13, 08:42
Tisztelt Nagy Gábor!

Örülök neki, :) de írjuk ide, hátha másnak segít:
szóval: az előlap oldalsó keretét le kell pattintani, majd az így látható váló furaton keresztül a helyére csavarozni. Ez lehet a falon kívüli doboz menetes része, vagy süllyesztés esetén kötődoboz vagy tiplivel közvetlenül a falba.
#28 - Radványi Sándor
2011/12/22, 15:58
Tisztellt Anro

Szeretném kérdezni hogy a 96 voltos távirányítos led szalag dimmert lehet e használni 12 voltos spot izzokhoz is?
#29 - Radványi Sándor
2011/12/23, 10:04
Tisztellt Anro

Szeretném kérdezni hogy a 96 wattos távirányítos led szalag dimmert lehet e használni 12 voltos spot izzokhoz is?
#30 - Selyem Attila
2012/01/10, 10:05
Tisztelt Anro!

Azt szeretném megkérdezni ha a Dimmert a nappali (itt van a ledsor) melletti helyiségben helyezem el de közös falon van, akkor a távirányitóval működni fog-e? Mennyi a ható távolsága ennek a távirányitónak?

Üdv!
#31 - Tályai Gábor
2012/01/11, 16:25
Tisztelt Selyem Attila!

Igen, működni fog. Kb. 12 méter az érzékelési távolság.

Remélem tudtam segíteni.
#32 - Tályai Gábor
2012/01/11, 16:25
Tisztelt Radványi Sándor!

Igen, a 12 Voltos feszültségről működő LED lámpák is teljes mértékben dimmelhetőek.

Remélem tudtam segíteni.
#33 - Lengyel László
2012/05/31, 22:46
Tisztelt Tályai Gábor!

Nappali szobánk fali rejtett világítását szerettem volna megoldani meleg fehér árnyalattal.
Ehhez megrendeltem a 3528-030 meleg fehér szalagot, mely sajnos a beépítést követően nem azt az árnyalatot nyújtja, amit elképzeltem, kicsit hidegebb...

A kérdésem, hogy fényerő csökkentéssel várhatóan javulhat-e kedvezően a helyzet? (Mint hagyományos izzónál, amikor féláramon megy, narancsosabb a fénye)

Ha igen, ez megoldható-e az alábbi termékükkel:
Micro LED dimmer (LED fényerő-szabályzó) 12V/144W

Ha igen, erre a termékre vonatkozóan az lenne a kérdésem, hogy a 230V oldali kapcsolóval történő lekapcsolás után megjegyzi-e az utoljára beállított értéket?
Az adatlapján az én értelmezésemben két ellentmondó állítás van, de lehet, hogy csak nem jól értelmezek valamit:

1.: „A Micro LED vezérlőknél a LED szalagok ki-, és bekapcsolását a középső gomb hosszú megnyomásával érhetik el!”

2.: Ki-, és bekapcsolás funkció nincs a dimmeren.

Előre is köszönöm válaszát!

Üdvözlettel,
Lengyel László
#34 - Tályai Péter
2012/06/05, 11:09
A fényerő csökkentéssel nem fog változni a színhőmérséklet, ugyanazt a színhőmérsékletet fogja adni, csak kisebb intenzitással.

A Micro vezérlőn a ki- és bekapcsolást a középső hosszú gomb megnyomásával érheti el. A második, hibás mondatot töröltem a termékleírásból.

A vezérlő a ki-bekapcsolást követően megjegyzi az utolsó állapotot.

Remélem tudtam segíteni!
#35 - Kneif Zoltán
2012/11/26, 14:13
Üdv !

Azt szeretném megkérdezni, hogy kb. 21 méter led szalag ( 60 db/m kb. 100 watt ) vezérléséhez vennék egy led szalag dimmert (12 v DC rádiós távirányitó 96 watt ) + ehhez kell-e még jelerősítőt venni és ha igen milyet.

Üdvözlettel,
Kneif Zoltán
#36 - Tályai Péter
2012/11/26, 15:55
Tisztelt Kneif Zoltán!

A 96 Wattos dimmer 20 méternyi 3528-60 ledes szalagot tud vezérelni, így a 21 méter működtetéséhez ajánlott a jelerősítő beépítése.

Jelerősítőből az alábbiakat tudom ajánlani:
Micro RGB LED jelerősítő 12V/144W
Jelerősítő (RGB vezérlőhöz és dimmerhez) 12V/216W

Remélem tudtam segíteni!
#37 - Kneif Zoltán
2012/12/11, 08:29
Üdv !

A Micro RGB LED jelerősítő 12/144W megszünt .Használható-e a Micro LED DIMMER jelerősítőnek ha a 12v távirányítós 96W-os dimmerrel kötöm.

Üdvözlettel,

Kneif Zoltán
#38 - Tályai Péter
2012/12/14, 09:14
Tisztelt Kneif Zoltán!

Nem, a Micro dimmer nem lesz megfelelő jelerősítői feladatokra. Vagy egy jelerősítőt kell a rendszerbe beépíteni (Jelerősítő (RGB vezérlőhöz és dimmerhez) 12V/216W) vagy pedig egy másik dimmert. A két dimmer frekvenciája összehangolható, így egy távirányítóval vezérelhetőek lesznek. Az összehangolást munkadíj ellenében cégünk tudja vállalni.

Remélem tudtam segíteni!
#39 - Varga Milán
2012/12/14, 18:34
Tisztelt Arno!
Látványtechnikával foglalkozok,és azután érdeklődnék,hogy a Multicolor Ledszalag ráköthető-e valamilyen eszközzel DMX vezérlésű rendszerre.
Üdvözlettel: Varga Milán
#40 - Tályai Péter
2012/12/17, 12:03
Tisztelt Varga Milán!

DMX vezérlésű rendszerek nem szerepelnek a kínálatunkban, így ebben nem tudunk segíteni.
#41 - Domin Ádám
2013/02/06, 11:15
Tisztelt Anro !

Segítséget szeretnék kérni nemrégiben vásároltam 11 méter melegfehér 60 ledes ledszalagot egy 60 wattos tápegységgel és egy potméteres dimmerrel . Abban szeretném a segítségüket kérni hogy ezt hogyan tudom a legegyszerűbb módon összekapcsolni bekötni ? ( Estleg egy egyszerű rajz ábra ha mellékelhető) Előre is köszönöm a választ .

Üdvözlettel: Domin Ádám
#42 - Tályai Péter
2013/02/07, 08:50
Tisztelt Domin Ádám!

Tápegység, dimmer, led szalag csatlakoztatása
Tápegység, dimmer, led szalag csatlakoztatása (1600x267)

A bekötésben segít ez a rajz. A 60 Wattos tápot tartós üzemben legfeljebb 80%-ig szabad terhelni (48 Watt), a 11 méter 3528-60 ledes szalag teljesítménye pedig 52,8 Watt. Így tartós használat mellett előfordulhat a tápegység meghibásodása. Természetesen a dimmerrel lehet csökkenteni a fényerőt (és így a fogyasztást is), ez valamelyest segíthet a dolgon.

Remélem tudtam segíteni!
#43 - Domin Ádám
2013/02/07, 23:31
Tisztelt Anro!

Köszönöm a bekötési rajzot nagy segìtség volt , ìgy fogom bekötni , Milyen tápot javasol amivel tartós és stabil lenne a rendszer ? Mert úgy szeretném hogy hálózati kábellel csatlakoztatom a tápot a konnektorhoz (Ez akár állandòan be lenne dugva ),és csak a dimmerrel tervezem ki és be kapcsolni illetve a fényerejét szabályozni. Illetve milyen vastagságú két eres kábel passzolna hozzá ?
Előre is köszönöm a válaszát
#44 - Tályai Péter
2013/02/08, 11:41
Kedves Ádám!

A saját kínálatunkból a 120 Wattos változatot tudom ajánlani ekkora mennyiség üzemeltetéséhez. Vezeték tekintetében szabadon dönthet, mivel nem lesz túl nagy terhelés, így akár a 0.35-ös is elegendő.
LED tápegység (120) 12 Volt, ipari (10A/120W) LoCa
Vezeték LED szalaghoz, piros/fekete (2x0.35 mm2)>

Remélem tudtam segíteni!
#45 - Nagy László
2013/03/07, 15:17
Tisztelt Anro!

Terveim szerint kb. 40 m 3528*60 LED szalagot hajtanék meg dimmelhető módon, azonban a dimmelést az eddigi hozzászólásokban vázoltaktól eltérően a lakásban alkalmazott kapcsolócsaládban tartozó nyomógomb segítségével valósítanám meg. Az eddigi hozzászólásokat böngészve nagyjából körvonalaztam a szükséges alkatrészeket és a kapcsolódó áramkört, ám a félreértések elkerülése végett a felmerülő kérdéseket szeretném tisztázni:
- létezik-e nyomógombbal vezérelhető dimmer?
- a tápegységnek elégséges-e a 250 W-os táp? (http://www.anrodiszlec.hu/product_info.php/products_id/6918)
- a dimmeléshez javasolt áramkör esetében a tápegység primer oldala (230 V) gyakorlatilag folyamatosan be van táplálva, a dimmer – a jelerősítőn keresztül - a tápegység 12 V-os áramkörét „szakítja” meg. Ilyen esetben mennyi a tápegység „üresjárati” fogyasztása?
- egy ekkora teljesítményű áramkörbe milyen jelerősítőt javasol?

Üdvözlettel:
Nagy László
#46 - Tályai Péter
2013/03/08, 14:43
Tisztelt Nagy László!

1) A hagyományos fali fényerőszabályzókkal (pl. Valena nyomógombos fényerőszabályzó 40-400W ELV fehér) sajnos még nem szabályozhatók a led szalagok. Ezek a fali eszközök a 230V-os ágat szabályoznák és a kínálatunkban jelenleg szereplő trafók még nem működnek így.

Ehhez a megoldáshoz a legközelebb talán a Glass Panel család fényerőszabályzója jár: Glass Panel fali LED fényerő szabályzó (96Watt)
Természetesen ez a 12V-os ágat vezérli, így a tápegységet még külön fali kapcsolóra is érdemes bekötni.

2) A 40 méter 3528x60 ledes szalaghoz megfelelő a 250W-os tápegység.

3) Mint fentebb írtam, érdemes a tápegység elé is beépíteni egy kapcsolót, így ha épp nincs szükség a fényerőszabályzásra, akkor könnyedén le-fel kapcsolható a led szalag. Az üresjárati fogyasztás ~0.5-1 Watt körül van.

4) Jelerősítőből az alábbit tudom ajánlani: Jelerősítő (RGB vezérlőhöz és dimmerhez) 12V/216W

Remélem tudtam segíteni!
#47 - Bernát László
2013/05/17, 18:50
T. Anro!

20 méter led monokróm ledszalagot (9,6w*20=192w) szeretnék működtetni 96w-os dimmerrel.
A dimmer után kell bekötnöm a 216w-os jelerősítőt?
A dimmernek és a jelerősítőnek külön tápegység kell vagy elég az ipari 12/250w-os is?
#48 - Tályai Péter
2013/05/21, 10:16
Tisztelt Bernát László!

A jelerősítőt a dimmer után kell bekötni olyan módon, hogy a jelerősítő bemeneteit, illetve a kimeneteit közösíteni kell.
Dimmer, jelerősítő bekötése
Nagyítható változat


Tápegységből elegendő 1 db 250 Wattos.

Remélem tudtam segíteni!
#49 - Reinhardt Enikö
2013/05/31, 14:23
Tisztelt Tályai Péter!

Szintén 20 m beltéri LED szalagot (3528 - 120 ledes) szeretnék dimmerrel müködtetni. Az elöbb közölt kapcsolási rajz sokat segít a szerelésben. A kérdésem mégis az lenne, hogy elegendö-e a szalagok egyik végét betáplálni?
Nem közvetlenül a dimmerelés problémájahoz tartozóan pedig azt kérdezném, hogy mennyire melegszik egy ilyen szalag? Kell-e a polisztirol profilba plusz aluprofilt a LED szalag alá beépíteni?

Segítségét elöre is nagyon köszönöm!
#50 - Tályai Péter
2013/06/03, 16:47
Tisztelt Reinhardt Enikő!

A 3528-120 ledes szalagoknál erősen tudom ajánlani a kétoldali betáplálást. Az 5 méteres tekercsek csak kétoldali betáplálás esetén adnak le teljes fényerőt. Egy oldalról betáplálva kb. 30%-al kevesebb áramot képesek felvenni, aminek következtében a fényerő is csökken.

A szalagok tartós üzem mellett még kézzel megfogható hőmérsékletűek. Az alumínium profil, mint minden esetben itt is jótékony hatással van a szalag élettartamára, azonban kötelezőnek nem nevezném, tehát nem szükséges a szalag alá beépíteni.

Remélem tudtam segíteni!
#51 - Bozsolik László
2013/06/24, 14:05
Tisztelt Anro!

Olyan LED dimmert keresek, amelyet 50-60m távolságból tudnék távirányítóval vezérelni.
Köszönettel:
Bozsolik László
#52 - Tályai Piroska
2013/06/25, 09:17
Tisztelt Bozsolik László!

Kínálatunkban jelenleg nem szerepel a kívánalmainak megfelelő termék, megértését köszönjük!
#53 - Pityu
2013/08/30, 21:59
Üdv

Szeretnék 12Volto gépkocsi hátsó lámpát szerkeszteni.
Hogy tudom megoldani a két fényerőt egy piros led szalaggal?
normál-féklámpa.

Válaszát köszönöm
#54 - Tályai Péter
2013/09/04, 16:01
Kedves Pityu!

Sajnos nem tudok olyan megoldást javasolni, amivel egy szalagon megoldható a két fényerő. A legegyszerűbb megoldás, ha két külön szakaszt szerel be, egyet a helyzetjelzős, egyet a féklámpás körre.

Annyival lehet kiegészíteni a dolgot, hogy a két szakasz közé ha beszerel egy diódát, akkor a helyzetjelző bekapcsolásakor csak az egyik szakasz, a féklámpa megnyomásakor mindkét szakasz világít.

Remélem tudtam segíteni!
#55 - Penczi András
2014/01/03, 20:33
Tisztelt Anro!

Olyan kérdésem lenne,20m 3528x60 led szalagra szeretnék tápegységet és egy kapcsolót. Led szalag dinnerre 96w gondoltam és egy LED tápegység (180) 12 Volt, ipari (15A/180W) LoCa ilyenre. ezeket össze tudom kötni és működtetni vagy van valami más megoldás a fényerő állítására.
#56 - Penczi András
2014/01/03, 20:37
Illetve még az lenne e kérdésem hogy az 4x5m kábeleket hogyan tudom összekötni hogy tökéletesen működjenek rejtett világításhoz beltérben.
#57 - Szabadi Szabolcs
2014/01/06, 09:01
Tisztelt Cím!

Rádiós RGB vezérlésű dimmerre kötöttem egyszínű led szalagot, külön-külön az R-G-B kimenetre, hogy külön tudjam vezérelni.

Szépen működött, de idővel az egyik ágon villogni kezdett a led szalag. Egy-két led villog a teljes led szalagban, és nem mindig ugyan az.

Segítségeteket szeretném kérni a hiba kiküszöböléséhez.

Tiszt. Szabadi Szabolcs
#58 - Tályai Gábor
2014/01/06, 13:46
Tisztelt Penczi András!

1. A 20 méter 4,8 Wattos (3528x60) LED szalag teljesítménye éppen 96 Watt, így a fényerő szabályzó típusa is megfelelő, illetve a választott tápegység típusa is. Amennyiben van kisebb teljesítményű tápegységünk raktáron (120W vagy 150W) úgy azoknak is megfelelő a teljesítménye a fenti összeállításhoz.

2. Hálózat 230V -> 12V tápegység -> Dimmer -> 2 eres gerincvezeték körbe a rejtett világítás teljes hosszán. Ezek után a LED szalagot a helyére ragasztani, majd a LED szalagok szabad kábelvégeit (ha egy mód van rá akkor az elejét és a végét is) a gerincvezetékre csatlakoztatni.

Remélem tudtam segíteni.
#59 - Tályai Gábor
2014/01/06, 13:52
Tisztelt Szabadi Szabolcs!

Valószínűleg az RGB vezérlő egyik csatornásán a FET rendetlenkedik. Vissza kell küldeni és cseréljük/javítjuk.
Visszaküldés előtt érdemes lenne felcserélni a csatornákat, hogy ki tudjuk zárni a LED szalag meghibásodását, bár ez a hiba a vezérlőre jellemző, leszereléskor legyél szíves ezt a csatorna cserét próbáld ki. Amennyiben hibás a vezérlő, úgy az eddig hibásan üzemelő szakasz jól fog világítani. Amennyiben a helyzet nem változik, úgy a szalag a problémás.

Remélem tudtam segíteni.
#60 - Szabadi Szabolcs
2014/01/30, 13:14
Tisztelt Gábor!

Egyéb elfoglaltság miatt kicsit háttérbe szorult a LED villogás probléma kezelése.

Nagyon szépen köszönöm a segítséget!

Megpróbálom az ágak cseréjét a hiba forrásának megtalálásához.

Üdv. Szabolcs
#61 - Eckhardt Balázs
2014/05/09, 13:58
Tisztelt Anro!

Érdeklődnék, hogy a "Group Control Dimmer csoport vezérlő" alkalmas-e LED lámpa vezérlésére (pl. LED lámpa MR16 (SMD5050x15/3Watt/120°) meleg fehér)?

Üdv, Balázs
#62 - Eckhardt Balázs
2014/05/09, 14:21
Elnézést, ez lemaradt:

Jelentene az bármi problémát, ha a tápegység folyamatosan áram alatt lenne és a dimmer végezné a kapcsolást?

Válaszukat előre is köszönöm, Balázs.
#63 - Tályai Gábor
2014/05/13, 07:37
Tisztelt Eckhardt Balázs!

Igen, alkalmas a csoport vezérlő is a fenti lámpák fényerő szabályozásához.

A tápegység is lehet folyamatosan feszültség alatt, problémát nem okoz, csak van némi készenléti fogyasztása (~1 Watt).

Remélem tudtam segíteni.
#64 - József
2014/05/14, 23:29
Üdvözlet mindenkinek!

Egy olyan kérdésem lenne, hogy van 10 méter 5050 led szalagom 60led/m 14,4w/m ehhez akarok venni vízálló tápegységet melyiket kell vennem hozzá (én egy Kültéri IP67 LED tápegységet gondoltam hozzá)? És a fényerő szabályozást hogy tudom megoldani ekkora teljesítménynél?
#65 - József
2014/05/14, 23:32
Ja és ha jó lenne a szalaghoz az általam kiválasztott Kültéri IP67 LED tápegység akkor azt hogyan kell bekötni a dimmerre? Mert látom, hogy ennek a tápegységnek három 12v kivezetése van.
#66 - Tályai Péter
2014/05/15, 11:45
Kedves József!

A kínálatunkban szerepel 12V-os, 200W-os kültéri tápegység.
Tápegység 12 Voltos LED-hez IP67 Kültéri (12VDC/16.6A/200W)

A tápegységeken a kimenetek azért vannak szétosztva, hogy ha több körre kell kötni, akkor egyszerűbb legyen ezt megoldani. Többnyire azonban egy ágon is le tudják adni a teljes teljesítményüket. Természetesen le is lehet közösíteni a kimeneteket, így a legoptimálisabb a bekötés.

A fényerőszabályzást például az alábbi vezérlővel lehet megoldani:
Group Control Dimmer csoport vezérlő
Group Control Dimmer csoport távirányító
Azt azonban mindenképpen figyelembe kell venni, hogy ez a dimmer, illetve a dimmerek általában IP20-as védelemmel rendelkeznek, így a kültéri védelemről külön gondoskodni kell. Ilyenkor felmerül a gondolat, hogy ha már a dimmernek úgyis kell valamilyen dobozolást építeni, akkor abba bele lehet tenni a tápegységet is, és akkor elegendő a tápegységből is IP20-as védelműt venni. A beltéri tápegység lényegesen kedvezőbb árú, mint a kültéri.
LED tápegység (180) 12 Volt, ipari (15A/180W) LoCa

Remélem tudtam segíteni!
#67 - Fülöp József
2014/05/15, 13:39
Igen köszönöm sokat segített. Még annyi kérdésem lenne, hogy ezt a beltéri tápegységet mennyire szabad vagy mennyire kell burkolni ha kültérre akarom rakni? A tápegység tető alatt lenne egy kis kerti kiütőbe tehát víz nem érné csak nem tudom hogy bírná a telet meg a párát.
#68 - Tályai Péter
2014/05/15, 14:48
Tisztelt Fülöp József!

Én úgy kezelném, mint bármilyen egyéb kültéri csatlakozást. Beletenném egy megfelelő méretű műanyag, membrános kötődobozba és tulajdonképpen ezzel megoldottnak tekinteném a problémát.
#69 - Fülöp József
2014/05/15, 17:32
És egy zárt dobozban nem fog esetleg túlmelegedni a rossz szellőzés miatt?
#70 - Tályai Péter
2014/05/19, 16:44
Tisztelt Fülöp József!

A túlmelegedés általában nem szokott gondot okozni. Mivel a dobozolás tető alatt lesz, ezért közvetlen napfény nem melegíti a tápegységet. A világítás jellemzően esti órákban üzemel, amikor a környezeti hőmérséklet is alacsonyabb, így bekapcsolt állapotban sem kellene, hogy a melegedés gondot okozzon.

Érdemes lehet a szükségesnél nagyobb teljesítményű tápot vásárolni (pl. 180W-os helyett 240W-osat), így százalékosan kisebb terheléssel fog üzemelni az eszköz, ami alacsonyabb hőmérsékletet eredeményezhet.

Remélem tudtam segíteni!
#71 - Paczolay Balázs
2014/09/14, 18:48
Tisztelt Anro!

Segítséget szeretnék kérni önöktől!
Egy kiállításon kb 2000 Watt-nyi grafikával nyomtatott ledfalat szeretnénk telepíteni.
Ekkora teljesítményű rendszert lehet -e dimmelni és ha igen hogyan?!
Nagyon szép megoldás lenne, ha a falak fokozatosan érnék el a végleges fényüket és vagy állítható lenne a fényerejük
A terv szerint a kiállítás teljes anyaga egy kapcsolóval lenne áram alá helyezve, itt a bekapcsolásnál kellene a késleltetés ill. állítási lehetőség.

Megköszönve az együttműködést tisztelettel várom válaszukat!
Szép napot: Paczolay Balázs 06 20 823 4388
#72 - Tályai Péter
2014/09/15, 14:29
Tisztelt Paczolay Balázs!

A led szalag dimmerek teljesítményét jelerősítőkkel lehet kiegészíteni.
Jelerősítő (RGB vezérlőhöz és dimmerhez) 12V/216W
Ez a jelerősítő 216 Wattos, tehát 9 db-ot beépítve a rendszerbe 1944 Wattal növeljük az eredeti vezérlő által meghatározott teljesítménykorlátot. Emiatt tulajdonképpen bármelyik led szalag vezérlőt is választja, működtethető a rendszer.

A fényerő fokozatos növelése bekapcsoláskor, mint külön funkció nem elérhető a vezérlőkben. Van olyan vezérlő, amelyik bekapcsoláskor nem azonnal teljes fényerőről indít, hanem szépen felfut a fény (pl. Group Control Dimmer csoport vezérlő), de ezek általában 0.5-1 másodperces felfutások, és gondolom Önök hosszabb időtartam alatt szeretnék a teljes fényerőt elérni. Amennyiben ez napi 1-2 felkapcsolást jelent, akkor esetleg kézzel is meg lehet oldani a fényerőnövelést egy potméteres dimmerrel (pl.
#73 - Paczolay Balázs
2014/09/15, 15:49
Kedves Péter!

Ebből nekem az jött le, hogy dimmelhető trafókat kell beépíteni és azokat párhuzamosan összekötni ?!
Jól gondolom? Milyen költsége van ezeknek a dimmeleknek? Lehet-e egy potméterrel vezérelni az egészet?
Elnézést a sok kérdésért nem értek ehhez a rendszerhez.
#74 - Tályai Péter
2014/09/16, 16:43
Tisztelt Paczolay Balázs!

Dimmelhető trafók helyett a 12V-os ág dimmelését tudom ajánlani. Ez nagyjából úgy nézne ki, hogy először is be kell építeni ~2500 Wattnyi 12V-os tápegységet.
pl. 6-7 db - LED tápegység (400) 12 Volt, ipari (33A/400W)

A tápegységeket egyenletesen, a teljesítményüknek megfelelően kellene terhelni. Azt is meg lehet tenni, hogy a kimenetüket közösítjük, és így egy nagy tápegységként kezeljük őket.
A tápegységek kimenetére kell kötni az 1 db dimmert.
pl. 1 db - Group Control Dimmer csoport vezérlő
1 db - Group Control Dimmer csoport távirányító

A dimmerrel párhuzamosan kell kötni a jelerősítőket is. Ezek is a tápegységekből kapják majd a 12V-os betápot.
9 db - Jelerősítő (RGB vezérlőhöz és dimmerhez) 12V/216W

Ezek a jelerősítők 3 csatornás (színes) szalagokhoz valók. Egyszínű szalagok használatakor a bemeneteiket és a kimeneteiket közösíteni kell. Miután közösítettük a kimenetet, lehet rájuk kötni a szalagokat. Természetesen ezekre is csak a teljesítményüknek megfelelő mértékig (216W).

Az alábbi kép nem pontosan ezt a kötést ábrázolja, de az elv hasonló.
Dimmer, jelerősítő bekötése
Nagyítható változat


A különbség annyi, hogy Önnek 1 jelerősítő helyett 9 jelerősítő lesz.
Természetesen a fenti megoldással egy távirányítóval vezérelhető az egész rendszer.

Remélem tudtam segíteni!
#75 - NagyLászló
2014/12/11, 23:25
Tiszteletem,vásároltam egy Potméteres LED szalag dimmert,amivel szabályozni kívánok egy 5050UG3-04-12VW smd modult.Bekötöttem a videó alapján,de nem hagyja magát szabályozni.A potméter tekerése ellenére állandó (teljes) fényerővel világít,ki sem kapcsolja.Mi lehet a probléma?
Köszönöm válaszát.
#76 - Tályai Piroska
2014/12/18, 10:21
Tisztelt Nagy László!

Felmerülhet, hogy a fényerőszabályzó hibás.
Amennyiben tőlünk vásárolta a termékeket, úgy javasolnánk, hogy küldje vissza garanciális ügyintézésre: Garancia, szavatosság.

Köszönjük megértését!
#77 - Laczkó Ferenc
2016/04/15, 11:19
Tisztelt Forgalmazó!
12 Voltos 35W-os halogén izzót (gépjárműbe valót) a fenti pótméteres dimmerrel lehet e szabályozni?
Köszönöm válaszát!
#78 - Tályai Piroska
2016/04/15, 14:38
Tiszelt Laczkó Ferenc!

LED szalag dimmer (12-24V DC) - potméteres - 8A
A kérdéses termék alkalmas az Önnek szükséges feladatra, szabályozhatja vele az izzót.
A termék jelenleg nincs készleten, azonban várhatóan április 18-20. között érkezik belőle raktárra. Köszönjük érdeklődését!
#79 - Fekete Tamás
2017/01/27, 15:56
Tisztelt Forgalmazó!

A led szalag távirányítós dimmert a 18 W-os süllyesztett led panelhez is lehet használni? Elvileg a tápegység után 12 V van.

Köszönöm válaszukat
#80 - Tályai Péter / ANRO Épületdíszítés Kft.
2017/01/27, 16:05
Tisztelt Fekete Tamás!

A led panelek jellemzően típusonként eltérő áramgenerátorral működnek, melyek fix áramerősséget adnak le egy bizonyos feszültségtartományon. Emiatt a 12V DC betápot igénylő led szalagos fényerőszabályzók nem lesznek használhatóak a led panelekkel.

Amennyiben szükség van a led panelek fényerőszabályzására, akkor a dimmelhető led panel tápegység, illetve az ezzel kompatibilis 18 Wattos ECO led panel jöhet szóba.

Remélem tudtam segíteni!
#81 - Takács Szilárd
2017/04/11, 09:52
Tisztelt Bolt,
én 24 V 5A 120 W izzókat szeretnék szabályozni vele. Alkalmas lesz erre a feladatra?
#82 - Tályai Péter / ANRO
2017/04/11, 10:13
Tisztelt Takács Szilárd!

A megadott paraméterek alapján elméletileg megfelelő lesz a dimmer a feladatra. A fenti dimmerek 8 Amperig terhelhetőek, így minden izzóhoz külön dimmerre lesz szükség.

Amennyiben együtt szeretné őket szabályozni, akkor a Group Control Dimmer csoport vezérlő terméket tudom ajánlani. Ez utóbbi azért is jobb választás, mert 12 Amperig terhelhető, így egy vezérlő egyszerre akár két izzót is tud vezérelni. Illetve egy távirányítóval akár több vezérlő is vezérelhető együtt.

Remélem tudtam segíteni!

Új hozzászólás elküldéséhez bejelentkezés szükséges.
Új hozzászólás írása

×

×

    Asztali nézet megjelenítése
