LED panel szerelés közvetlenül a gipszkartonra Z alu profillal

Hozzáadva: 2019 február 11, hétfő Magazin: Bemutatók, tesztek
Csináld magad! LED panel szerelés közvetlenül a gipszkartonra Z alu profillal

Sziasztok! Az ANRO Workshop újra jelentkezik! Most egy Z alakú alumínium profilból fogunk LED panel tartót készíteni, amellyel közvetlenül a gipszkartonra lehet rögzíteni a LED panelt. Ezzel a megoldással sokkal kisebb kiemelkedéssel szerelhető fel a LED panel, ráadásul az alu profilok könnyen festhetőek, személyre szabott egyedi megoldásokat készíthetünk belőlük.


Csináld magad: Z alakú alu profilból LED panel tartó VIDEÓ!


Állítólag ma már senki sem olvas (ez nem igaz, tavaly is láttam egy embert a könyvtárban) és mindenki videót akar azonnal nézni. Rajtam ne múljon senki boldogsága, kezdjük el most a teljes videós bemutatóval, majd pedig jöhet az én kedvencem: a betűhalom.





LED panel szerelése a gipszkarton síkjába


Egy ideje már boncolgatjuk a LED panel felszerelésének témáját, hiszen először az Egyedi LED panel tartók készítése, majd a tömegek problémáját megoldó Motorral mozgatható LED panel című cikkünkben is ezekhez a lapos LED világításokhoz készítettünk tartószerkezetet, illetve további ötleteket adtunk egyedi tartókonzolok készítéséhez.

A bemutatott megoldások esetén azonban a tápegységet mindig a LED panel tetején hagytuk, így legkevesebb 4 cm távolságra voltak a mennyezettől. Ha a design megkívánja, és gipszkarton az álmennyezet, akkor erre a problémára is van kész megoldásunk, hiszen a LED panel keretek között van süllyeszthető típus is. Ezen keretek segítségével a LED panelt be lehet süllyeszteni a gipszkarton síkjába.

Gipszkarton síkjába süllyeszthető nagy méretű LED panel tartó - keret

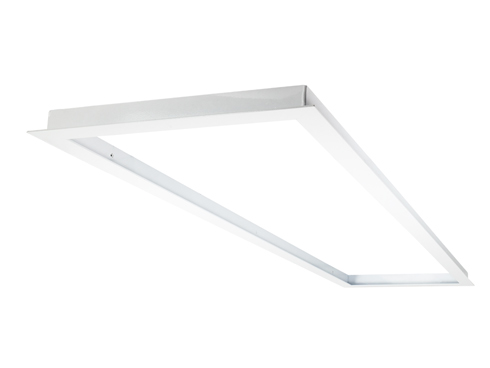

LED panel keret, mellyel a gipszkarton síkjába építhetjük LED fényforrásunkat

Szóval a fenti képen is látható, süllyeszthető típusokat bele kell vágni a gipszkartonba, ami mindaddig nem probléma, amíg nem találkozunk felül egy párnafával vagy alumínium függesztő profillal. Mert ebben az esetben elkezdődik a pingvinezés: egy helyben toporgunk, felfelé nézünk és a vállunkat vonogatjuk. Ráadásul igen nagy esélyünk van ebbe belefutni, hiszen jellemzően 60 cm-ként szokták a gipszkartont felfüggeszteni, a nagy méretű LED panelek pedig 30x120 cm és 60x60 cm méretűek...

Ez nem jelenti azt, hogy a fenti LED panel keretek nem használhatóak, hanem azt, hogy

  • vagy nem számít pontos mennyezeti pozíció és betesszük két párnafa közé,
  • vagy vágnunk kell a függesztőket is, ami vagy megoldható statikailag, vagy nem. Ezt majd a mester megmondja, ez nem házi feladat.


Hogyan szereljük fel a LED panelt közvetlenül a gipszkartonra?


Ha nem érzünk kíméletlen késztetést a gipszkarton és esetleg szerkezetének darabolására, akkor még mindig szerelhetjük a LED panelt közvetlenül a gipszkartonra, azaz rá a felületére. Hogyan?

LED panel szetszedve: a fényelosztó és fényvisszaverő rétegek

LED panel szétszedve: a kerettől 1 cm-ig semmilyen elektronika nincs

Ehhez ismernünk kell a LED panelek felépítését. A "Egyedi LED panel tartók készítése" című cikkben már felszecskáztam egy V-TAC-os panelt, készült róla videó is: "Mi van egy LED panelben" címmel. Most is megbontottam ezt a LED panelt, mondhatnók: ugyanaz. A keret szélén 1 cm szélességben nincs semmi elektronika.

Hogyan hát? Mint régen: a kismókusok akár fel is üthetik egy szeggel, a nagy mókusok meg csinálnak egy bitang jó kis LED panel tartót. Mondjuk Z alakú alumínium profilból. Mielőtt belevágunk, tisztázzunk még egy viszonylag érdekes kérdést:


Hová tegyük a LED panel tápegységét?


"Hát a gipszkarton fölé!", jön az azonnali válasz, de szerintem inkább oda, ahol lesz majd egy kis áramunk is a gipszkarton felett. Nekem most elég nagy szerencsém volt (mondjuk, mint mindig, meg kellett érte dolgozni...), hiszen már meglévő világítást egészítettem ki, így a vezetékek adottak voltak. Ha nincs vezeték, akkor először azt kell megoldani, hogy legyen áram a kiszemelt helyen, de ezt majd egy másik cikkben.

A tápegységet egyébként egy szpot lámpa furatán keresztül is betolhatjuk a gipszkarton fölé, ha befér. És ha nem fér be?

  • vághatunk egy tetszőleges méretű nyílást a LED panel fölé, hiszen az majd úgyis eltakarja, vagy
  • eltávolítjuk a sallangot a tápegység végéről.

Ezek a műanyag házas tápegységek jellemzően zárt burkolatot adnak a bemenő és kimenő feszültséget biztosító vezetékek csatlakozásához. Teszik ezt azért, mert 90%-ban a LED panel tetejére kerülnek a tápegységek, és érintésvédelmileg ez így van rendben. Mi, ezzel ellentétben, beépítjük a gipszkarton fölé, tehát ezekre a védőburkolatokra nincs szükségünk.

A LED panel tápegységét a szpot lámpa furatán keresztül is beépíthetjük, ha befér. Ha nem fér be, akkor vágjuk rövidebbre a tápegység műanyag burkolatát.

Szalagfűrésszel kiválóan vághatjuk a LED tápegység műanyag burkolatát A felesleges sallangtól megfosztott, rövid LED tápegység.

Nekizuhantam a szalagfűrésszel: jelentem kiválóan vágja a tápegység műanyag burkolatát. Persze, úgy jelöljük be a vágás helyét, hogy a művelet után még vissza tudjuk tenni a hátlapot, de nyerjünk is némi helyet. Nekem kb. négy centi. Mármint annyit sikerült összesen levágni a tápból. Teszem hozzá, befért vágás nélkül is, de vagy két hete nem szalagfűrészeltem, már szükségszerű volt valamit felvágni, az elvonási tüneteket csökkentése érdekében.

Nem feltétlenül ebben a pillanatban kell megcsinálni, de ha már éppen fel vagyunk mászódva a létrára, érdemes megejteni a LED tápegység elektromos csatlakoztatását is. Természetesen az áramot a kismegszakítónál minden esetben kapcsoljuk le. Feszültség alatt ne szereljünk! Vagy legalább a vezetékben ne legyen áram!

A kábelek csatlakoztatását WAGO vezeték összekötővel oldottam meg, abból is ez már az új, kompakt kivitel. Nagyon mély vonzalom alakult ki közöttünk, ha csak tehetem, használom, mert nagyon meggyorsítja a munkát. Én minden esetben a karos változatot részesítem előnyben, nekem a másik, bedugós nem esik kézre.

Sodrott vezetékre mindig tegyünk érvéghüvelyt, csak úgy szereljük!

Ami viszont említésre méltó: a WAGO-k könnyedén megeszik a sodrott vezetéket, azonban a sorkapocs jellegű, csavaros kötésnél mindig használjunk érvéghüvelyt! Ez összefogja a sodrott vezetékek szálait, majd így biztonságosan lehet csavaros módon is rögzíteni.

Most ezt nem azért mondom, mert igen frankó automata érvéghüvely nyomónk is van, hanem azért, mert szálalódott vezeték miatt oldottam már ki saját bőrömmel fi-relét. Ez csak azért lehet érdekes, mert a LED tápegységek 99%-a ilyen csavaros kábelrögzítővel rendelkezik.

A gyors kábelcsatlakoztatások titka a Wago vezeték összekötő! A Wago-ba mehet szinte minden: sodrott vagy tömör vezeték is!

Lényegében a két darab 3-as Wago-t kicserélem két darab 5 vezetéknyílásosra és csatlakoztatom bennük a a fázisokat, a nullákat, illetve a GU10-es kerámia foglalat és LED panel fázis/nulla vezetékeit. Földelés: rendelkezésre áll, de sem a GU10-es lámpatest nem igényli (műanyag házas lámpák), sem a LED panel tápegysége, hiszen az meg duplán szigetelt.

Lassan kezd indokolatlanul hosszúra nyúlni a LED panelek elektromos csatlakoztatása, Pósalaky bácsi már rég mondta volna: "Ugorgyunk!"


Gipszkartonra LED panel tartó készítése


Lassan eljutunk az izgalomhoz és az élvezethez is, de az meg nem lesz túl hosszú. Kellene valami olyan dolog, akármi, vagy bármi, ami a mennyezetre is felfekszik, kb. annyi vastag mint a LED panel, ráadásul, valahogy a LED panelbe is bele tud kapaszkodni. Biztos sok ilyen dolog van, mert még én is pillanatok alatt találtam egyet: a Z alakú alumínium profilt, vagy, ahogyan mi nevezzük: alumínium lépcsős idomot.



1 év 200 cm
20 mm
20 mm
Alumínium lépcsős idom (20x20 mm)

Alumínium lépcsős idom (20x20 mm)

661 Ft
1 év 200 cm
20 mm
25 mm
Alumínium lépcsős idom (20x25 mm)

Alumínium lépcsős idom (20x25 mm)

545 Ft

Illetve idomokat, mert most már van belőle két típus is: egyenlő szárú / talpú és egyenlőtlen. Nekem egyenlő szárú volt itt a műhelyben, abból csináltam a cikket. Majd amikor elkészültem, szóltak, hogy nem jó alu profilról írtam, videóztam... No, akkor megcsinálom a másik típusból is. Erre most már olyan is van.... Legalább így a választás mindenkinek szabad, az árkülönbség pedig nem jelentős.

Egyenlő szárú alumínium lépcsős idom, Z profil LED panel tartó Egyenlőtlen szárú alumínium lépcsős idom, Z profil LED panel tartó

A két típusú Z profil. Kollégát kérdezem: "Neked melyik tetszik?", azt mondja: "A kék!" ....

Éppen ezért senkit ne zavarjon, de a cikk az egyenlő szárú alu profilból készült, arról vannak a képek, a cikk végén megmutatjuk a másik LED panel tartót is. Na mondjuk, ha ezt a blamát nem írom le, senki észre nem veszi, lévén 5 mm a különbség a két profil között, az is csak az egyik szárban. A fenti képeken megtekinthető a differencia, kollégám is csak azt vette észre, hogy nem egyszínűek. Szóval, ha kék, akkor az az egyenlőtlen szárú alu profil.

Maga a LED panel tartó elkészítése máskülönben egyszerű:

  • Végy egy szál Z alakú alu profilt. (Lehetőleg az ANRO webáruházból-tól, és ha lehet, akkor több szálat...)
  • Vágd fel azt, számodra tetsző részekre.
  • A vágott részekről gondoskodj, mint felebarátod asszonyáról.
  • Készítsd el a furatokat a mennyezeti rögzítéshez.
  • Ízlés szerint festheted. Vagy nem.
  • Csavarozd fel a plafonra, és csúsztasd bele a LED panelt. Vagy szereld úgy, ahogy én a videóban.
  • Csatlakoztasd a hálózati áramra.
  • Kapcsold fel, és élvezd az elkészült LED világítást!

(Az executive szólt, hogy ezt még egy kicsit cizelláljam, mert ebből így nem lesz hó végén fizu...)
Ebből az következik, hogy máris égek a vágytól, hogy bővebben is megosszam szerelés folyamatát:
Első körben a 2 méteres szálat kettévágtam, így lett két darab 1-1 méteres Z alakú alu profilom. Ugye a LED panel 120 cm hosszú, így mindkét oldalánál rövidebb lesz 10-10 centivel az alumínium tartóelem. Még nem tudom, hogy ez hogyan fog a mennyezeten mutatni, de egy változatnak jó. Azonban számos más lehetőségünk van a darabok kialakítására:

  • Vághatunk rövid 4-5 cm-es kis darabokat is, és oldalanként 3-3 darabbal rögzítjük a LED panelt.
  • Vághatunk két hosszabb, 20-30 cm-es darabot, melyet a LED panel 1/3-ad és 2/3-ad hosszúságára középpontozunk.
  • Vághatunk éppen 120 cm-es szakaszt, hogy teljesen végigérjen a LED panel két oldalán, sőt
  • akár mind a négy oldalra tehetünk alumínium Z profilt, mintegy bekeretezve a LED panelt.
  • Vagy szakíthatunk a kommersz megoldásokkal és aszimetrikusra csináljuk, hogy erre-arra, vagy csak erre, vagy csak arra, de túllógjon a tartó a LED panelen.

Az aluminium idomok mérése, jelölése Az alumínium faipari gépekkel is könnyen vágható

Miután a dizájnkommandó végzett, és kialakultak a megfelelő méretek, fúrjuk ki a profilokat, majd zenkoljuk meg a furatokat. Egyrészt így néznek is ki valahogy, másrészről a süllyesztés jobb esetben elnyeli a gipszkarton csavar fejét, így az nem fog kilógni az alu profilból.

Alumínium profil fúrása oszlopos fúróval Az elkészült furatokat zenkoljuk, a süllyesztésben elfér a gipszkarton csavar feje

Fétisem, hogy egyszerre akarok felrakni mindent: a tartót is, és a LED panelt is. A "Motoros LED paneles" cikkben is próbálkoztam, most is, nem unom meg. Most maszkolószalaggal felragasztottam az alumínium profilt a LED panelre, így egyszerre fel tudom jelölni az egészet. Ezzel a módszerrel alig nehezebb, mint rendesen megcsinálni, de talán egy létrázással kevesebb.

Tesa maszkolószalag tartja helyén a LED panel tartó profilokat a felszerelés idejére. LED panel mennyezeti szerelése

Természetesen ízlés szerint le is festhetjük az alu profilt. Nekem ízlésem túl sok mondjuk nincs, de a kék szín tetszik, így én inkább tetszőleges színűre festettem. Először azonban mindenképpen érdemes lealapozni. Az alapozó szürke, így nem sok minden látszódik a képen (de csinálom, csinálom). A kék metál festék viszont gyönyörűen adja magát, csak arról meg elfelejtettem fényképet készíteni, annyit tekertem egész délután.

LED panel tartó alumínium profilok alapozó festése. Festék spray alumínium profil metál fényezése

Amint megszáradt a festék, már szerelhetjük is fel a LED panel tartó profilokat. Nekem itt most nem is felszerelés, hanem inkább a kicserélés volt a feladatom. Szerencsére a szerelés végén befutott az asszony is, megmentett vagy tíz létrára mászástól. Kicseréltem gyorsan a profilokat és most már tényleg elkészült a Z LED panel tartónk!

Családi LED panel szerelés: LED műhely világítás készítése Asszonyi segítség a LED világítás szerelésében


Íme, a végeredmény: LED panel tartók alu profilból, házilag


Lássuk felszerelt LED panel tartót néhány fényképen, először az egyenlő szárú, festetlen típust:

Alumínium színű LED panel tartóelem készítése házilag Alumínium profillal felszerelt LED panel

LED panel közvetlenül a gipszkartonra szerelve LED panel és vászonkép rögzítése

Majd jöhetnek, a kék színűre festett, egyenlőtlen szárú Z profillal felszerelt LED panel képei.

Kék színű LED panel tartó keret készítése LED panel mennyezeti rögzítéséhez. Z alakú alumínium idom segítségével is felszerelhető a LED világítás.

Házilag készült led világítás szerelés - csináld magad LED panel tartó. Asszimetrikus tartó keret LED panelhez könnyűfémből.

Véleményem a végeredményről:

  • Az első változat, ahol nem ér végig az alu profil a LED panelen, az nem tetszik. jobb lenne ha a LED panel középső 10-20-30 cm-re nem lenne alátámasztva, ott hiányozna a profil.
  • Maga az alumínium szín nem rossz, de mindenképpen érdemes rámenni egy kis dörzsivel, hogy szálcsiszolt felületet kapjunk. Ez a natúr alu nem elegáns.
  • Az aszimetrikus elrendezés nekem tetszik. Sajnos a mennyezet nem egyenes (régi vályogház), így az egyik tartó vége eláll, oda kellene csavarozni ott is. Ezen kívül azonban szerintem hozzáad a képhez.
  • A festés is tetszik. Nyilván a színen lehet vitatkozni (mondjuk velem nem érdemes, szinte színvak vagyok), de nagyon klassz, ahogy megtöri a kék keret a nagy fehérséget. Már az is sokat segítene, ha csak a LED panel fehér alu keretét átfestenénk. Csináljunk ebből cikket?
  • A LED panel pozíciója, azaz, hogy szinte a mennyezethez van szorítva, na az viszont nagyon bejön. Ezzel a szerelési móddal megmarad a LED világításunk légiessége.

Látható, hogy viszonylag kis fájdalommal egészen pofás kiegészítőket készíthetünk az internetes áruházunkban megvásárolható alumínium profiokból. Persze egy kis idő kell hozzá, de két "Barátok közt"-nyi idő alatt rengetegre lehet jutni, csak hozzá kell fogni. Az angol azt mondja, hogy "Well begun is half done", ami nálunk "Egy jó kezdet aranyat ér"-re fordítandó, csak éppen a lényeg vesződik el benne. Inkább így mondanám: Ha hozzákezdesz, akkor már félig kész is vagy!

Búcsúzik az ANRO Workshop, köszönjük a ránk szánt idődet! Hamarosan újra jelentkezünk!

Ha tetszik a cikk, vagy kérdésed van: írj az alábbi fórumba! Ha tetszik a videó, légyszi dobj egy lájkot a Youtube-on, vagy iratkozz fel csatornánkra, hogy ne maradj le az újabb Csináld Magad! cikkünkről.
