LED Szalag - típusok
LED szalag - típusok
A LED szalagok a hagyományos fénykábelek kiváltására szolgáló, ám energiatakarékos vonalfények (ledcső, ledes fénytömlő, led fénykábel néven is említik ezeket a termékeket). Jellemzően ezek a fényforrások már nem egy kör keresztmetszetű műanyag csőben, hanem egy lapos és keskeny nyomtatott áramköri lapra felforrasztva készülnek. A lapos kivitel előnye: a fényforrások mindig ugyanabba az irányba állnak, ezáltal a sugárzott fény nem lesz darabos, mint a flexibilis fénykábelek esetén, ahol a mikroizzók világítási iránya leginkább a szerencsétől függ. További előnye ennek a kiszerelésnek, hogy csak egy 120 fokos térrészbe világítanak, így egyrészt a teljes fénymennyiség a fényeffekt létrehozására hasznosul, másrészt polisztirol díszlécekbe helyezve nem világítja át azt.
Ezeket a lapos kiszerelésű led szalagokat flexibilis LED szalag-nak nevezzük, lévén a nyomtatott áramköri lap (amelyen a ledek helyezkednek el) teljesen hajlékony, akár az ujjunkra is fel lehet őket tekerni. A flexibilis LED szalagok 3M márkájú öntapadós hátoldallal vannak ellátva, ezáltal a rögzítés nagyon egyszerűen megoldható. A ragasztó kültérben és beltérben is hosszú életű, amennyiben a ragasztásra szánt alap megfelelően elő van készítve (por-, és zsírmentesítés). A flexibilis LED szalagok egyaránt ragaszthatóak szigetelő (műanyag, fa, üveg, stb.) és (vas, alumínium, acél, stb.) vezető felületekre.
LED szalag - LED chip típusok
A flexibilis LED szalagokat jellemzően 2 típusú SMD (SMD = Surface Mounted Device, felület-szerelt eszköz, 1-2 mm vastagság) LED-el szerelik: 3528-as és 5050-es, így érdemesnek tartjuk egy kicsit közelebbről bemutatni ezt a két LED típust. Mi is köztük a különbség?
3528 SMD LED (1 chip)
Nevét természetesen ez a LED is méretéről kapta: 3,5 mm x 2,8 mm befoglaló méret, így a név is: 3528. A 3528-as SMD LED egy közepes fényteljesítményű, alacsony hőmérsékletű LED lapka, mely a szokásos 60 db LED / méteres kiszerelésben, általában 120-220 lumen / méter fényteljesítményűek, bár a gyártók által újabban alkalmazott Ultra White ledekkel ez a fényteljesítmény némileg magasabb is lehet. Ez, az átlagban 250 lumen / méteres fehér fényerő általában határozottan erős fényt biztosít kb. 30 cm távolságig rejtett világítás készítéséhez. Természetesen minél közelebb van a LED szalag a megvilágított felülethez, annál keskenyebb, de erősebb a fénye, és minél távolabb van a megvilágított felülettől, annál nagyobb lesz a bevilágított rész, de kisebb fényerővel.
Ezeknek a 3528-as SMD leddel szerelt szalagoknak az átlagos méterenkénti fogyasztása 5 Watt körül alakul, a dupla LED számú (120 LED / méter, 600 LED/tekercs) LED szalagok fogyasztása pedig 10 Watt környéként található. Három ledenként (5 cm vagy 2,5 cm) minden esetben vághatóak.
A 3528-as SMD ledek belül 1 db chipet tartalmaznak, ezért mindig csak egy színű (nem változtatható) szalagokat gyártanak belőlük. A 3528-as SMD LED átlagos teljesítménye 0,08 Watt, színfüggő fényteljesítménye 2-5 lumen / darab. Ár szempontjából ezt nevezhetjük az olcsóbbik megoldásnak.
5050 SMD LED (3 chip)
A nagy teljesítményű LED szalagokat 5050-es SMD LED-ből készítik. Itt is a méret adja meg a nevet: ez a LED 5,0 x 5,0 mm befoglaló méretű. Természetesen nem csak a LED fizikai mérete nagyobb, hanem a teljesítménye is, illetve a hőkibocsájtása is. Ez tulajdonképpen annak köszönhető, hogy az 5050-es SMD LED belsejében 3 db fénykibocsájtó chip található, így elméletileg 3x akkora fényerejű (és fogyasztású) mint 3528-as társa.
Az 5050-es SMD ledek fogyasztása 0,24 Watt / darab (3 chip összesen) ez méterenként 7,2 Wattot jelent. A 3 db chip fényteljesítménye színtől függően 6-14 lumen, méterenként 360-420 lumen. Mivel az 5050-es SMD LED 3 db chipet tartalmaz, ezt a gyártók több módon is fel tudják használni:
- 3 db egyforma színű chip 1 db 5050-es SMD leden belül: extra nagy fényerejű LED szalag.
- 3 db különböző színű chip 1 db 5050-es SMD leden belül: változtatható színű (RGB) LED szalag
Mivel maga a 5050-es LED háromszor akkora fényteljesítményű, árban pedig nem sokkal drágább, a nagy fényerejű alkalmazásokhoz sokkal jobban megéri az 5050-es SMD LED-el szerelt LED szalagokat választani.
És miért jobb egyáltalán az SMD LED mint a DIP (két lábú, hagyományos) LED?
A ledekről az terjedt el, hogy korlátlan élettartalommal bírnak. Ez nem igaz, vagy korlátozottan igaz, hiszen 100% tisztaságú félvezető nincs, valamint a fényforrások hőtermelése fokozatosan elfárasztja az anyagot. Elmondható, hogy a ledek élettartalmánál (a stabil feszültségen kívül) a maghőmérséklet a legmeghatározóbb dolog. Azaz minél hidegebben tudjuk tartalmazni a fényt kibocsájtó réteget, annál hosszabb élettartalmú lesz a LED. A fő különbség is itt keresendő a két típus (SMD vs DIP) között: az SMD ledek tokozásának sokkal kisebb a hőellenállási tényezője mint a DIP ledeknek, így az élettartalom is hosszabb. További előny, hogy az SMD ledeket nem érinti a DIP ledek epoxi foglalatát érintő oxidáció, ez a fényáram tartására is jó hatással van.
Természetesen számunkra a legfontosabb különbség a beépített ledek fényereje. A 3528-as LED 2-5 lumenes, az 5050-es LED 6-14 lumenes fényteljesítménnyel rendelkezik (színhőmérséklet függő). Értelemszerűen minél nagyobb fényteljesítményű LED van a LED szalagon és minél nagyobb számban, annál erősebb a sugárzott fény és természetesen annál nagyobb a fényforrások fogyasztása.
A fényerőt méterenként adjuk meg az egyszerű és életszerű összehasonlítás érdekében.
- 3528-as LED szalag 30 db / méter = 140 lumen (2,4 Watt - csak kék színben forgalmazzuk!)
- 3528-as LED szalag 60 db / méter = 260 lumen (4,8 Watt)
- 3528-as LED szalag 120 db / méter = 500 lumen (9,6 Watt)
- 5050-es LED szalag 30 db / méter = 420 lumen (7,2 Watt)
- 5050-es LED szalag 60 db / méter = 840 lumen (14,4 Watt)
Az összehasonlíthatóság kedvéért: 1 db 120 cm hosszú 36 Wattos T8-as normál fénycső (GE T8 Polylux fénycső) 3350 lumen fényáramot ad le 360 fokos térszögben (minden irányba világít a fénycső palástja). Természetesen rejtett világításhoz használva leginkább itt is a fénycső felső harmadából származó fény hasznosul, plusz valamennyi amennyi visszaverődik a gipszkarton vagy más lámpatest aljáról. Kicsit sarkítva elmondhatjuk, hogy a felső 120 fokos térrészben leadott fényáram mennyiség méterenként (3350/3/1,2) 930 lumen, azaz a legerősebb 5050-es 60 ledes szalag majdnem olyan fényerőt biztosít, mintha 36 Wattos fénycsövekkel világítanánk. Erről csak annyit, hogy 4 db ilyen fénycsővel egy 12-15 m2-es helyiséget kényelmesen, nagy fényerővel be lehet világítani. Mindezek mellett a LED szalagnál nem jelentkezik a fénycső armatúrák problémája, ahol csak fix méretekkel lehet dolgozni (hiszen a fénycső nyilván nem vágható), itt hézagmentes rejtett világítást lehet készíteni faltól falig.
Különböző típusú LED szalagok vághatósági és szerkezeti rajza:
Nyomtatott áramköri lap színe (fehér / barna NYÁK)
A LED szalagokat jellemzően a hagyományos barna színű nyomtatott áramköri lapra forrasztják fel. Ez rejtett világítás készítésekor nem is szokott gondot okozni, hiszen polisztirol díszlécbe, vagy gipszkarton fölé szerelve maga a LED szalag sohasem látszódik, csak a fénye.
Előfordulhatnak azonban olyan helyzetek (pl. polc, vagy vitrin világítás) amikor maga a LED szalag is látszódik. Ilyen esetekben a barna NYÁK látványa pl. egy vitrinen nem túl előnyös. Ilyen és ehhez hasonló világítási feladatokra forgalmazunk flexibilis LED szalagot fehér nyomtatott áramköri lappal is. A fehér NYÁK sokkal dekoratívabb látvány még lekapcsolt állapotban is, valamint a fehértől eltérő színekhez is jobban passzol egy fehér csík, mint egy barna.
* A cikk írása után röviddel megjelentek a fekete NYÁK-al rendelkező LED szalagok.
LED szalag - beltéri (IP20), kültéri (IP65) és vízálló (IP68) kivitel
A LED szalagok szinte mindegyike megvásárolható beltéri (IP20) és kültéri (IP68) kivitelben is. A két típus között természetesen a vízvédelemben van különbség: míg a beltéri LED szalagokon csupaszon helyezkednek el az áramköri elemek, addig a kültéri LED szalagok egy vízmentes szilikon borítást kapnak teljes felületükön. A vízálló LED szalagokat akár akváriumban, medencében is lehet használni, azonban a vágások és a betáplálás helyét szigetelni kell!
Kültéri LED szalagot ajánlunk még minden olyan helyre, ahol a tisztítás igénye sűrűn felmerülhet: pl. konyhapultok és hűtők (hűtő-vitrinek) világítása esetén. Ilyen helyeken a LED szalag gyorsan elkoszolódhat (zsír, füst, ételfoltok), de egy nedves ruhával a szilikonos felület nagyon könnyen tisztítható.
Szintén kültéri LED szalagot ajánlunk szórakozóhelyek pult és dekorációs világításához azokra a helyekre, ahol a vendégek érintkezhetnek a LED szalagokkal. Egyrészt kisebb az okozott rövidzárlat esélye, másrészt a sima szilikonos felület nem akad bele a vendégek ruhájába, ékszereibe.
Egy tévhit: a kültéri (szilikonnal burkolt) LED szalagok egyenletesebben (szebben, jobban, csodásabban) szórják a fényt. A fenti képeken is megtekinthető, hogy a kis színhőmérsékleti különbségen kívül nincs eltérés a kültéri és beltéri LED szalag fénye között. Legalábbis én nem fedeztem fel, de mivel több vásárló is jelezte, gondolom valahol már ezzel marketingeznek. Ha valaki mégis látja a különbséget, akkor döntse el maga, hogy megéri-e a 20%-os felárat a világítás csak ezért. (Frissítve: megkövetem magam, mert a cikk írása óta már két ember mutatta meg a különbséget: nagy felületen tényleg homogénebb a kültéri LED szalag fénye, akkor, ha magát a LED szalagot is látjuk. Én jellemzően rejtett világításban gondolkodok, ahol maga a szalag nem látszódik, ezekben a próbákban nem volt különbség a kültéri és beltéri kivitel között, ennek ellenére elnézésüket kérem. A marketingeseknek is.)
Vízálló LED szalagok, IP68-as védettséggel (Frissítve!)
A cikk elkészülte után megjelentek a víz alatt is (kerti tó, medence, akvárium) használható flexibilis LED szalagok IP68-as védelmi szinttel. Valódi IP68-as védelem, tehát két rétegű bevonatot kapnak ezek a szalagok: első rétege az IP65-ös műgyantás borítás, majd egy külső ~1 mm-es, négyzet alakú cső, melyek légmentesen és vízmentesen zárnak. A dupla szigetelés megfelelő biztonságot nyújt akkor is, ha véletlenül a szalag külső borítása megsérül.
A fontos tudnivaló még az IP68-as szalagokról, hogy öntapadó réteget NEM tartalmaz. Ez elsőre furcsa lehet, azonban víz alatti használat esetén az öntapadós ragasztó 10 perc alatt leázik. A rögzítést így vagy rögzítő klipekkel vagy vízálló ragasztóval kell megoldani.
Fehér, színes és változtatható színű (RGB) LED szalagok.
Fehér fényű LED szalagok
A ledes technológia lehetővé teszi, hogy szinte bármilyen színű világítást készítsünk. Kezdve magával a fehér színnel, melyből azonnal két típus áll rendelkezésre: meleg fehér, illetve hideg fehér. Mi ezek között a különbség? A meleg fehér szín a hagyományos wolfram szálas izzó (100-as égő) sárgás fehér színét jelenti. A hideg fehér színű LED szalag pedig kékes fehér fénnyel világítanak (mint a pl. xenon lámpák). Elmondható, hogy a meleg fehér színű LED szalagok leginkább a nyugalmas, pihenést szolgáló környezetekben felelnek meg a legjobban. A hideg fehér színű LED szalagot üzletekbe, irodákba, ipari felhasználásra ajánljuk. Mindazonáltal a hideg fehér LED szalagok is, tökéletesen teljesítenek otthoni környezetben, főleg ha a többi fényforrás is inkább hideg fehér fényű.

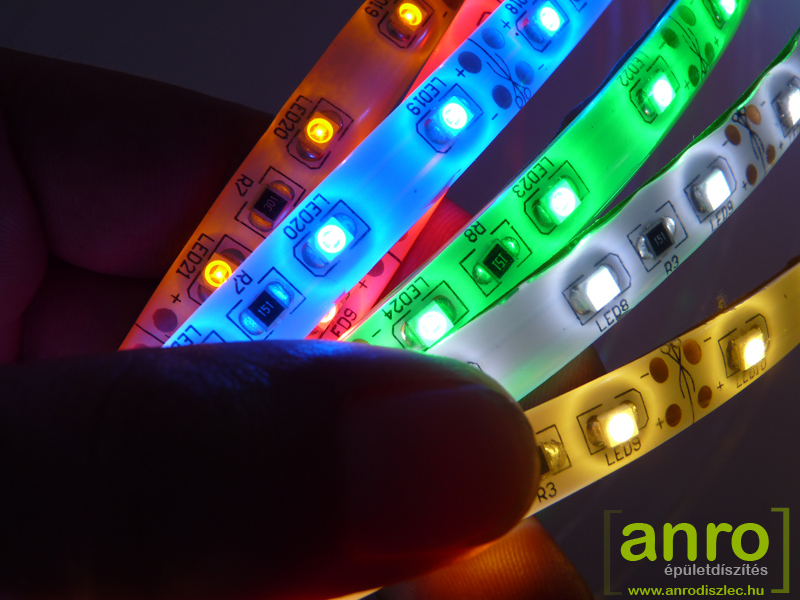

Színes LED szalagok
A flexibilis LED szalagok természetesen nem csak fehér fényű, hanem színes változatban is rendelkezésre állnak. Elmondható, hogy a mindegyik szín erőteljes, erős szín, dekorációs világításra tökéletesen alkalmas, már a normál fényerejű 3528-as ledekkel is. A színes LED szalagokból az alapszínek mellett (kék, sárga, zöld, piros) lehetőség van lila, illetve rózsaszínűt rendelni.
Változtatható színű RGB LED szalagok
A LED szalagok non-plus ultra-ja a változtatható színű RGB (Red - Green - Blue) ledekkel szerelt szalag. Ennek titka, hogy 1 db 5050-es LED modulban a három chipen 1 db piros, 1 db zöld és 1 db kék LED foglal helyet, melyeket RGB vezérlő és távirányító segítségével egyenként kapcsolhatunk. Mindhárom színt egyszerre bekapcsolva hideg fehér színben világít a LED szalag. Természetesen az RGB szalagoknál a választható színek nem korlátozódnak az alapszínekre. A különböző színnel világító LED chipekre különböző feszültséget juttatva a szalag más-más színnel világít, az elméleti maximum 16 millió. Természetesen a beállítható színek száma ennél kevesebb, ezt jellemzően a felhasznált RGB vezérlőhöz tartozó távirányító gombjainak száma határozza meg.
RGB LED szalagon beállítható színek
RGB LED szalag fényereje önálló világításként
Az RGB LED szalagok a nagy fényerejű 5050-es SMD ledeknek köszönhetően önálló világításként is megállják a helyüket. Természetesen olvasáshoz, munkavégzéshez ez a fény kevés, de a nagy fényerőt nem igénylő tevékenységekhez tökéletes. Az alábbi képeken egy 15 m2-es szobában 5 méter RGB LED szalag (méterenként 30 db leddel) biztosítja a fényt. A fényerő természetesen szabályozható, mint minden más LED szalag esetében is.
RGB LED szalag színei kiegészítő világításként:
Az RGB LED szalagok fényereje lehetővé teszi, hogy világos, vagy jól bevilágított szobában is érvényesüljenek a rejtett világítás színei. Az alábbi képeken egy jól bevilágított szobában 5 méteres RGB LED szalag (méterenként 30 db leddel) biztosítja a kiegészítő világítást.
Melyik LED szalagot válasszam?
Egyszínű világítás készítése esetén az olcsóbbik 60 LED-es 3528-as típusú LED szalag az esetek döntő többségében elegendő szokott lenni. Gondoljunk bele: ez a LED szalag méterenként 4,8 Wattot fogyaszt, ami hagyományos égő esetén kb. 40 Wattosnak felel meg. Természetesen rejtett világítás készítésekor nem direkt fényt kapunk, hanem minden esetben a mennyezetről, vagy oldalfalról visszavert fényt, de ez akkor sem kevés.
A nagyobb fényteljesítményű LED szalagok üzletek, irodák dekorációjára ajánljuk, ahol a rejtett világítás nappal is (vagy nagy fényben) üzemel. A nagyobb fényteljesítmény lehetővé teszi az eleve világos helyiségek fénydekorációját is. Otthoni és éjszakai használat esetén az 5050-es LED szalagokhoz mindenképpen érdemes fényerő szabályzót is vásárolni, ugyanis pihenéshez, TV nézéshez teljes falfelületen ezeknek a szalagoknak már túl nagy fénye van.
Változtatható színű világítás készítése esetén sok választási lehetőségünk nincs. A 30 leddel szerelt 5050-es szalag az esetek döntő többségében megoldja a fénydekorációs feladatokat. Pillanatnyilag a dupla erős (5050x60 ledes) RGB szalagból nincs, de ha érkezik is a közeljövőben, úgy valószínűleg 2,5 méteres tekercsekben érkezik, így meggondolandó, hogy nagy fényerejű színes világítás készítéséhez is inkább két sor 5050x30 ledes szalagot használjunk.
Jármű (autó, motor, motorkerékpár, quad, kocsi - beltér, csomagtér, csomagtartó, motortér, alváz világítás) dekorációhoz a nagy LED számú szalagok a nyerők. Minél nagyobb mennyiségű LED van a szalagon annál inkább egybefüggő fénycsíkok jelennek meg a díszített járművön. Ilyen alkalmazásokra a 3528-as 120 db leddel szerelt hajlékony led sorokat szokták nagy megelégedéssel használni vásárlóink.
Milyen LED szalagok vásárolhatóak / rendelhetőek?
Sajnos a típus és a színválaszték nagysága miatt nem tudunk minden típusú LED szalagból tartani. Az alábbi táblázatban megtekinthető, hogy milyen típusokat forgalmazunk, a linkekre kattintva azonnal a webáruház termék oldalára kerül, ahol meg is vásárolhatja azt. Amennyiben "rendelésre" felirat szerepel a kiszemelt LED szalag mellett, úgy emailban küldjön egy árajánlat kérést (info@anro.hu), megadjuk az árakat, valamint a szállítási időt.
Beltéri LED szalag típusok: (A táblázatban szereplő LED darabszám, fogyasztás, illetve fényerő mennyiségek méterenként értendőek.)
Kültéri, szilikonnal bevont (IP védett) LED szalag típusok: (A táblázatban szereplő LED darabszám, fogyasztás, illetve fényerő mennyiségek méterenként értendőek.)
* A táblázatok a cikk írása óta már közel sem teljesek. A teljes kínálatunkat a LED szalag kategóriában tekintheti meg.
LED szalagok elnevezése:
Mivel 20-25 típusú LED szalagot árulunk számos gyártótól, kénytelenek vagyunk egy új elnevezési rendszert bevezetni, mert a típusválaszték növekedésével a félreértések száma is megnőtt. Az elnevezés ezentúl tartalmazni fogja a LED szalagok minden fontos paraméterét, az alábbi módon.
Flexi (IP védelem) LED szalag (LED típus) - (LED szám) - (NYÁK szín) - (Szín vagy színhőmérséklet)
IP védelem: A LED szalag IP védelme. Lehet beltéri, illetve kültéri. LED típus: A LED szalagon lévő ledek típusa, lehet: 3528 (normál) vagy 5050 (nagy fényerejű) LED szám: méterenkénti ledek száma, lehet 030: 30 db, 060: 60 db, 120: 120 db LED NYÁK szín: A nyomtatott áramköri lap színe: lehet BN (barna NYÁK) vagy FN (fehér NYÁK) Színhőmérséklet: A fény színe: lehet fehér - meleg (~3000K), illetve fehér - hideg (~5000K), Szín: RGB (változtatható színű), sárga, kék, zöld, piros, lila, rózsaszín
Pl.: Flexi beltéri LED szalag (3528-060-BN) fehér - meleg
Nagyon jó a cikk, végre megértettem a különbségeket a ledszalagok között.
Kérdésem: sóbarlangot akarunk csinálni színterápiával és a neon armatúrákba tennénk RGB szalagot. Azt nem tudom hogy elég lesz-e a fénye önmagában ha kivesszük a csöveket.
Paraméterek:kb 13 m2 az egész. 3,4 méter x 3,8 méter egyik oldala egy kicsit szélesebb, az ablakok el vannak falazva, belmagasság 272 cm.
Jelenleg 3 db 4x18-as armatúra van fennt ebből kivennénk a csöveket és ezek helyett tennék be az RGB szalagot, mindegyikbe 4 x 50 cm-t.
Szóval a fehér fényerő a kérdés (a színessel biztos nem lesz baj), van-e ilyennel kapcsolatban tapasztalatuk?
Nem ez lesz az első sóbarlang vagy sószoba amit fényterápiás célokra készül és RGB szalagot visznek hozzá világításra, sőt a múlt héten egy nagyon hasonló telefonos megkeresésünk volt.
Három darab armatúrába 4x50 cm szalag az 6 méter, ha jól számolom. 7,2 Wattos teljesítménnyel szorozva ez 43,2 Watt.
Ha jóindulatúak vagyunk akkor azt mondhatjuk, hogy a LED kb 2x jobb fényhasznosítású a kompaktnál (nyilván itt a fényirányítottsága is bele van számolva), akkor azt mondhatjuk, hogy a 6 méter RGB szalag kb akkora fényt ad mint, 90 Wattnyi fénycső.
Kelenleg 3x4x18 Watt azaz 216 Wattnyi fénycső világít, tehát az RGB LED szalagnak fele-harmad akkora fehér fénye lesz mint a mostani fénycsöveknek.
Elképzelhető, hogy elég lesz ennyi is, de ha ugyanerre a fényerőre van szükség, akkor én a 4 fénycsöves armatúrákban 2-2 fénycsövet benne hagynék, 2-2 fénycső helyére pedig beragasztanék 2x2 db 50 cm-es szalagot, hiszen egymás mellett is kényelmesen elférnek.
Egymás mellett is csak 2 cm széles a két csík RGB szalag, így a T8 fénycső helyére tökéletes.
Ezzel a megoldással megmaradna külön kapcsolhatón 3x2 db fénycső (6x18W=108W) + az RGB LED szalag 90 Wattnak számolt fénycső teljesítménye, így végeredményben ugyanazt a fényerőt kapják fehér fényben, valamint lehetőség van bármilyen színt beállítani.
Remélem nem volt túl hosszú.
(A fenti számolás hozzávetőleges, semmilyen képlettel alátámasztani nem tudom, de a tapasztalat kb. ezt mutatja.)
Pillanatnyilag a 3528x120-as LED szalag kb 10%-al drágább, és kb 10%-al erősebb az 5050x30-as LED szalagnál.
Tehát sokat segíteni ezzel kapcsolatban nem tudok, ha megéri a kicsit drágább kicsit erősebb fényű akkor 3528x120-as LED szalag, ellenkező esetben 5050x30-as LED szalag.
A fényerőtől eltekintve azt gondolom, hogy az 5050-es típus valamennyivel "messzebbre" világít (az egy pontból induló fényáram 3x akkora), a 3528-as pedig már 1,5 cm-nél kisebb távolságról is egybefüggő fényt ad.
A felhasználás célját is jó lenne tudnom, de remélem ez a válasz is segített.
Jó napot (3528 - 60 ledes) ledszalagból 2 métert vetem önöktöl az a kérdésem hogy hány amperrel kell meghalytani.A másik pedig az hogy tudnának-e olyan RGB-vizálló ledszalagot gyártani aminek a vizálló anyaga tejszínű vagy króm de legjobb lenne ha tükör színű lenne ha a ledek nem világítanak akkor szinte semmi sem látszik,ez igen csak egyedi lenne.Előre is köszönöm
Tükrös felülettel nem, de fekete NYÁK-kal gyártható LED szalag, 50 méter a minimum mennyiség. Ha nincs ennyire szükség, akkor ajánlanám a csináld magad módszert:
A kültéri LED szalag (bármilyen típus 3528 bagy 5050-es akár) felületén a ledek helyét ki kell maszkolni, majd a kívánt színre festeni (fújni is lehet). A felhasználni kívánt festéket minden esetben egy rövid led szalag darabon ki kell próbálni, hogy nem-e lép reakcióba a szilikon vagy műgyanta védőréteggel.
Az újabb autóknál az első lámpák körül, van egy ledes csík, ami helyzetjelzőként funkcionál.
Azt szeretném kérdezni, mivel lehetne helyettesíteni, melyik led szalaggal, ami bírja az autó váltakozó áramát, és hasonló erős fényt ad mint az "Angel" lámpák?
Az Angel eye autó lámpa világítást vagy ccfl-ből (kompakt fénycső) vagy 3528 SMD LED-ből készítik. A váltakozó feszültség egyenletesen tartására egy stabilizátorra van szükség a ledek elé.
Megrendeltem.
Még lenne egy kérdésem: a stabilizátor hűtését meg lehet oldani az autó fém részére csavarozással, vagy nem tesz jót neki a negatív testelés miatt?
Kedves Gábor!
7 db 40 centi széles 170 magas üvegvitrint szeretnék polcmegvilágítással kivilágítani, szekrényenként 4 csik leddel gondoltam.
Melyik típust rendeljem, ebből hány métert illetve mely tápegységre és forrasztás mentes csatlakozókr van szükségem?
Legyen kedves a számolásban segíteni!Köszönöm: Antal Gábor
Ami fontos lehet:
- Látszódik-e a szalag (ha igen akkor van barna, fehér, vagy fekete nyákkal készülő led szalagunk, azt a színt kell választani ami a leginkább passzol a vitrin színéhez)
- Mit világítanak meg? Ez a színhőmérsékletet döntheti el:
- Ékszer- arany világítás: meleg fehér LED
- Ékszer- ezüst és fehérarany világítás: hideg fehér LED
- Dísztárgyak világítása: a dísztárgyak színétől függően meleg / hideg fehér LED
- Élelmiszer világítása (pl. hús és péksütemény): meleg fehér LED
stb.
Mennyiségek:
7x40x4 = 1120 cm, azaz 12 métert kell megrendelni a led szalagból. 5 cm-ként vágható, tehát a 40 cm-es szegmensek pontosan megoldhatóak.
Fogyasztás:
A fenti led szalagnak 4,8 Watt méterenként a fogyasztása, így a 12 méter 57,6 Watt teljesítmény felvételű. Ezt meg kell szorozni a tápegységek névleges teljesítménye és leadott teljesítménye közötti különbséggel 57,6x1,25= 72 Watt, tehát legalább 72 Wattos tápegységet kell vásárolni.
Ha a 4 szekrény külön lesz a hálózatra csatlakoztatva, akkor 4 db tápegységre (72/4=18 Watt) lesz szükség.
Pontosan, sértetlenül megkaptam a Led szalagot és a hozzávaló tápegységet! Külön piros pontot érdemelnek a szalagra forrasztott két kis kábelért, így nekem már csak a helyére kellet ragasztanom és bekötni az adapterrel.
A családnak egyre jobban tetszenek a LED-es megoldások, a jövőben biztosan fogok még vásárolni önöktől!
Konyhapult megvilágításához szeretnék segítséget kérni.
A fali szekrények aljára kerülne a LED szalag.
A körülbelüli hossz 2m lenne.
Az alsó és felső szekrények távolsága 70cm.
Kérdésem az lenne, hogy elég lenne-e 3528-060-as LED szalag esetleg ez a típus duplán egymás mellett elhelyezve.?
Vagy a inkább a 5050-060as típust válasszam.
Általában ez a világítás a konyha fő világítása mellett menne, mert a konyhapultnál állva pont árnyékoljuk a munkalapot.
Másik kérdésem a nyitva tartás, pénteken meddig tudnám Böszörményben megvásárolni a termékeket?
A 3528x60-as szalag is elegendő lehet, ha az nem akkor van 5050x30-as LED szalag, nem szükséges a legerősebbet választani.
Ezekből is a kültéri, műgyantával bevont kivitelt ajánlanám, azt könnyű tisztítani.
Egyébként ha bejön átvenni a terméket, akkor helyben ki is tudjuk próbálni, van minden LED szalagból beüzemelve is 1-2 méteres darab, meg lehet nézni, hogy melyik legyen.
Hétfőtől péntekig a Kemény J. krt. 18 sz. alatt 8-16 óráig vagyunk.
Segítséget szeretnék kérni. Az autóm hátsó üléssorát szeretném megvilágítani a tetőről. A cél, hogy látni lehessen hátul pl olvasás. A tető és az ülőlap távolsága 86 cm tehát maximum ennyit kéne megvilágítani de ugye ha valaki olvasni akarna akkor majdnem a fele távolság lehet kalkulálni. Úgy szeretném megoldani, hogy a jobb illetve bal oldal külön legyen kapcsolható. A kérdés, hogy melyik típusú és milyen hosszú szalagot javasolnak illetve milyen fényerő érhető el? Első közelítésre a black pearl hideg fényűre gondoltam mert az szebben nézne ki a tetőkárpiton mivel a képek alapján nem látszik az elektronika.
A Black Pearl megfelelő lehet, bár 50-60 cm-nek lehet karcsú lesz a fénye olvasáshoz. Mivel nem nagy mennyiségről van szó, ha kevés a fény akkor megoldás lehet egy újabb sort ledet felragasztani, a két egymás melletti csíknak már biztosan elégnek kell lennie.
Azt ajánlom, hogy vegyenek belőle 1-2 métert, és próbálják ki felragasztás nélkül. A fényerő is fontos, valamint az is, hogy el tudják-e úgy helyezni, hogy az a vezetőt nem zavarja.
Persze ezért nem kellene este hozzászólást írnom. Innen azt felejtettem ki, hogy azért kellene felragasztás nélkül kipróbálni, mert ha nem megfelelő, akkor a 8 napos elállási joggal természetesen vissza tudjuk venni.
Tisztelt Gábor!
Ha egy 3,9 m x4,5 m-es nappalit szeretnék Flexi LED szalaggal körben megvilágítani, lehet-e 2 páhuzamos körre bontani, vagy ragaszkodni kell az 5 m-es szalaghosszhoz? Egy adott tápegységhez hány egységet lehet párhuzamosan kötni?
Várom válaszát: Scheierné Bilincsi Gabriella
Szeretném kérdezni hogy a (Flexi IP68 vízálló LED szalag (5050-060-FN) - hideg Legerősebb)-tipusú szalagból 1 méternél kissebb darabot is lehet e rendelni(akvárium világításhoz kellene).
Köszönöm
Kedves Gábor!
Párhuzamosan kapcsolt 2x8,5 m-es (5050-030-BN) RGB ledszalagot lehet-e 75W-os (Mean Well 12DG/6A) tápegységgel üzemeltetni vagy 100W-os tápegység szükséges? Ezen kívül kell hozzá még egy távvezérlő (én az Obsess Touch 108 W-os rádiós vezérlőre gondoltam) és csatlakozó dugó vezetékkel.Így már működik is a rendszer vagy szükséges még valami hozzá?
Köszönettel: B. Gabi
2x8,5 = 17 méter RGB szalag. Méterenként 7,2 Wattos fogyasztással számolva ez 122,5 Watt. Ehhez legalább 150 Wattos vagy két darab 100 Wattos tápegység illene.
Az Obsess Touch vezérlő 108 Wattos, maximum 15 méter RGB szalagot tud vezérelni. Ennél hosszabb szakaszok bekötése esetén jelerősítő szükséges.
Egy olyan kérdéssel fordulok Önhöz, hogy én az autóm külső részére szeretnék LED-es világítást (mégpedig a doblemezhez,tehát a felniket világítaná meg belülről).
Ehhez elegendő az IP65-ös,vagy kapható esetleg LED-szalagból IP68 is? Véleményem szerint az utóbbi kellene,mivel itt igencsak ki lesz téve víz,és egyéb behatásnak.
Elméletileg az IP65-ös védettség is elegendő lenne (a víz szempontjából), azonban a doblemez környékén kifejezetten nagy terhelésnek lesz kitéve a szalag, így én is inkább az IP68-as szalagot ajánlanám.
Boldog Új Évet minde Anro dolgozónak.Tavaj vettem egy méter 120 ledes 9,6W-os szalagot azzal a céllal hogy kiváltsam a 24ledes spotomat az íróasztalomnál.Szerintem nagyon jól sikerült bár a képeken nem látható de ahogyan összeszereltem az 5*24ledet egy panelra ragasztottam egymás mellé megfelelő meghajtással de nagyon melegedett ezért ráragasztottam egy 4mm vastag aluminium lemezt így már csak langyos és a fénye az elképesztő.Azt hiszem hogy a menyezetre is inkáb ilyen nagy négyzeteket rakok fel.Íme a webalbumom címe, fel is használhatják a képeket. http://picasaweb.google.com/107244106055629274259/AsztaliLedlampa500luxFenyero120smdLed?authkey=Gv1sRgCK3bzsP0quvf1AE&feat=directlink
A panelre ragasztott LED szalag tényleg nagyon jól funkcionál asztali lámpaként is, gratulálunk az ötlethez és köszönjük, hogy fotóval is illusztrálta a végeredményt! A mennyezetre a szalagok fővilágításként mennének, vagy kiegészítő fénynek? Ha megvalósítja, arról is kíváncsian várjuk a fotókat :)
Naná az izzóknak nincsen maradásuk.Természetesen a fővilágítás is, meg a dekor RGB is meg lessz valósítva,és a képeket is felteszem róla.Egy kérdés az autómon oldalt van egy fekete védőcsík ami levehető már régóta gondolkozom hogy RGB szalagot tennék rá persze csak a KRESSZ előírásainak megfelelően használnám max álló üzemben.Elég lenne az IP65 vagy IP68 bár utobbit nem láttam még.
Oldalcsíkhoz az IP65-ös szalag is megfelelő lehet, ott nem fog megállni a víz vagy a sár. Sárvédő belső felületére viszont minden esetben IP68-as szalagot szoktunk ajánlani. A héten lesz elméletileg kültéri RGB szalagunk (IP68) fekete színű NYÁK-kal, ha ez szempont.
Növekedési szakaszban a hideg fehér fényű a jobb, érlelési szakaszban a meleg fehér fényű a jobb hasznosítású termesztés esetén. Szobanövényeknél (ahol nem az életciklus gyorsítása a lényeg) tulajdonképpen mindegy, a lakás színeivel hangulatával harmonizáljon.
Jónapot,szóval van a konyhapult alatt a 2méter melegfehér ledszalag 12V-os táppal, és szeretném mozgással aktiválni.Eddig úgy tudtam hogy csak relés mozgásérzékelővel lehet,de itt van önöknél következő: Mozgásérzékelő Slick (LED, kompakt is!) akkor ez viszi? Azért úgy általában jó lenne ha a mozgásérzékelőknél feltüntetnék hogy relés,triakos vagy tirisztoros müködésű. Az RGB szalaguk (IP68) fekete színű NYÁK-kal, az szuper lenne. Előre is köszönöm.
A Slick mozgásérzékelő biztosan jó lesz, de a többi mozgásérzékelővel sem volt még eddig probléma kis terhelésnél sem (1-2 méter LED szalagot már többen vittek ilyen üzemre, fotót is kaptunk róla vissza).
A működési elvről szóló kérdését továbbítottuk a beszállító felé, amint megkapjuk a választ, feltüntetjük a mozgásérzékelő mellett, hogy relés, triakos illetve tirisztoros működéseű-e.
Kedves Gábor! Szeretném megkérdezni, hogy a (12VDC/1A/12W)ipari led tápegységet be tudjuk-e szerelni pultvilágításhoz? Két méter 3528/60 led smd vízálló ledszalaghoz kellene.Köszönettel: Sz. Tamásné
Igen, be tudják szerelni, azonban arra ügyelni kell, hogy az ipari tápegységekből csak úgy kilógnak a drótok. Érdemes tehát olyan helyre tenni, ahol biztosan nem nyúl bele az ember, pl szekrény teteje, vagy külön doboz valahol a bútorban. Az érintésvédelmen kívül egyébként nincs akadálya.
A 2 méter 3528x60-as szalag fogyasztása 9,6 Watt, így a 12 Wattos tápegység pontosan megfelelő hozzá.
Köszönöm a segítséget, jó hogy van egy olyan fórum, ahol az ember gyorsan és segítőkészen kap választ a kérdéseire.
Mégegyszer nagyon köszönöm!
Üdv.: Szakály Tamásné
Elkezdtem méricskélni különböző LED szalagokat, és hajmeresztő eredményeket kaptam. A legerősebb, 5050*300-as, 5m-es szalagra (60 wattos, stabilizált 12V-os táppal) 2,35 ampert mértem, ami mindössze 28 watt ahelyett a 72 helyett, amit a gyártók megadnak. A kisebb ledekből álló ugyanilyen szalagra (3528/1210*300) 1,15 amper lett, azaz a nagynak a fele. És ez még csak a felvett teljesítmény, a kis ellenállások miatt a leadott teljesítmény ennél valamivel nyilvánvalóan kisebb.
Mindezeket csak azért írom le, mert érdemes tisztán látni, nekem is a táp és a szalag méretezésekor tűntek fel ezek a hatalmas különbségek.
Köszönöm a választ. Arra gyanakszom, hogy valami esetleg nem jól van a szalagon bekötve. Az 5050x60-as szalagon 5 centinként van 3 led sorbakötve, ezek között pedig ledenként 1 db 151-es jelzésű ellenállás, áramvédelemre. Ennek így kell lennie?
Az 5 méter szalagot megtáplálva a stabil 12V-os táp ellenére a szalag végén 9,5V feszültség mérhető, azaz nagy vesztesége van. Méterenkénti külön betáppal majdnem a kétszeresére nő a felvett áram.
Ha legközelebb nálunk jársz, akár meg is mérheted, ott van minden az asztalomon hozzá, te jobban rá is érsz :)
A viccet félretéve, szeretném a jövő héten megmérni a LED szalagok fényerejét, ha már megvettük azt a jó kis Testo luxmérőt.
OFF:
Az új Crysis 2-t hiába vetted meg ma (március 22-én), március 24. előtt nem lehet aktiválni. Telepíteni igen, de játszani nem. Az sem segít ha visszaállítod a dátumot, lévén internetes kapcsolat kell hozzá, addig szerintem nem mennek az aktiválást végző szerverek sem. Így lesz belőle neked Gábor napi ajándék :D
Ha 9,5 Voltot mér, akkor túl nagy a vesztesége a szalagnak, több helyről kell betáplálni. Általában 2.5 méterenként elegendő a legerősebb szalagot is betáplálni.
A LED szalagja egyébként valószínűleg jól van összerakva.
Igen, méterenként és óránként.
Pl. egy 3528x30 Ledes szalag 2,4 Wattot fogyaszt óránként, ebből 10 métert felszerelve (24 Watt), ~41 óra világítással fogyaszt el 1 kW áramot, ez pillanatnyilag 45-50 Ft körül van.
Napi ~4 óra világítással számolva ez 30 nap alatt 2,8 kW, azaz ~130 Ft-al terheli meg a havi villany számlát.
Valami nekem nem stimmel a számokkal. Vettem egyet az akciós 5050/30-as RGB LED szalag szettből, ez a cikk szerint 5x420 = 2100 lumen, ami kb. 5x40W-os hagyományos izzónak felel meg. Ehhez képest érzésem szerint egyetlen 60W-os izzó fényerejét látom. Félhomálynál kicsit erősebb fény van a 20 m2-es szobában, már lehet olvasni, de még kellemetlen. Ha felkapcsolom helyette a rendes világítást (4x20W halogén), akkor legalább kétszeres fényerőt érzékelek.
(A LED-ek direktben, enyhén lefelé irányítva világítják meg a szobát a függönykarnisról. Fehér fényt használok, a legerősebb fokozaton.)
A gyártók előszeretettel adják meg a fényáramot az alábbi formában:
1 LED chip teljesíténye x darabszámmal, színtől függetlenül.
Ebben az esetben 14 lumen x 60 db = 840 lumen a fényerő (fehér szín esetén)
A színes ledek azonban alacsonyabb fényárammal rendelkeznek, ezt sajnos mérni nem tudjuk, így a gyártók által megadott adatokat használjuk. Az RGB szalag fehér fénye 1 db zöld, 1 db piros, 1 db kék led színéből adódik össze, ellentétben az eleve fehér led szalaggal, ahol nem három különböző színű, hanem három egyforma színű ledből áll egy 5050-es chip.
A fenti cikkből idéznék:
"Az RGB LED szalagok a nagy fényerejű 5050-es SMD ledeknek köszönhetően önálló világításként is megállják a helyüket. Természetesen olvasáshoz, munkavégzéshez ez a fény kevés, de a nagy fényerőt nem igénylő tevékenységekhez tökéletes."
Ez kb. annak felel meg amit Ön is írt: "már lehet olvasni, de még kellemetlen"
Köszönöm, nagyjából ugyanarra jutottunk a számításokban, már csak azt kellene megmagyaráznunk, hogy 2100 lumen LED szalagon miért tűnik sokkal gyengébb fénynek, mint egy 150W-os izzóé. Vagy valamilyen szubjektív érzékelési oka van, vagy az RGB szalag mégsem tudja a 14 lumen/LED fényerőt, fehér színnél sem. Érdekes lenne összevetni egy fehér ledes szalaggal fényesség tekintetében.
Ennek az az oka, hogy a 14 lumen akkor érvényes, ha az 5050-es chip mindhárom ledje fehér színű. Ám ebben az esetben az egyik kék, a másik zöld, a harmadik piros. A fehér szín ezeknek a ledeknek az egyidejű kapcsolásával jön létre, de így egy chip teljesítménye biztos nincs 14 lumen. A fehér színű szalagnak nagyobb fénye van.
Készítjük a LED szalagok fényerő táblázatát (luxmérővel fogjuk megoldani, csak kicsit lassan haladunk a beméréssel), mert a gyártók által megadott lumen értékek kétségesek, ebben az RGB szalag esetében pedig biztosan nem helyesek.
1 méter LED szalag (3528x120) fényárama ~500 lumen, 1 db 60 cm-es 18 Wattos fénycső ~1300 lumen, a megvilágítás ereje azonban a LED irányított fénye miatt közel azonos (80-90%-a a fénycsőnek).
Lenne egy két kérdésem. LED-es akvárium világítást tervezek összerakni. Amit kinéztem, az ez a szalag: Flexi LED szalag beltéri (5050-060-FN) - hideg Legerősebb! Ebből tervezek 5m-t venni és 50cm-s csíkonként szeretném felragasztani a neki szánt aluminium armatúrára(Power Ledeket is néztem, de nem akarok bajlódni a hőelvezetéssel)
Ez így összesen kb. 4200 lument jelent és ez nem sokkal(kb. 1000lm) marad el, egy 70W teljesítményű fémhalogén izzóétól, nekem pedig kb. ekkora fénymennyiségre lenne szükségem.
A kérdéseim a következők:
- olvastam, hogy 50cm-ként vannak a szalagon a forrasztási pontok. Ettől itt még darabolható és forrasztással hidalható?
- mivel akváriumról van szó nem szerencsés, ha egyszerre hirtelen zúdul az élőlényekre ez a fénymennyiség, tehát elosztva, 2x2,5m-t külön szeretnék kapcsolni. Ehhez elég lenne nekem 2db ilyen táp: Tápegység 12 Voltos LED-hez ipari (12VDC/3A/36W), vagy nagyobb teljesítményűre lenne szükség? Esetleg tud-e ajánlani olyan szerkezetet, amivel megoldható lenne, hogy mondjuk bekapcsolás(időzítővel fog történni) után a LED-ek akár fél óra elteltével érjék el a maximális fényerejüket, mert akkor elég lenne 1db 6A-os táp is, ha jól gondolom.
- A fenti tápokat használva is 2,5m-ként párhuzamosan kell kötni a tápegységhez a szalagokat?
Válaszait előre is köszönöm és bocs a sok kérdésért, de eddig csak fénycsöves rendszereket használtam az akváriumaim felett és ez a LED-es téma egyelőre nem teljesen tiszta :)
- Igen fél méterenként vannak forrasztási pontok, itt is forrasztható, még könnyebben mint a sima vágási pontoknál, lévén már ónozott felületre kell dolgozni.
- Az 5 méter 14.4 Wattos LED szalag össz teljesítménye 72 Watt. Az egyenáramú tápegységek hatásfoka ~80% körül alakul, így a 2x36 Wattos tápegység kicsi lesz neki. Egy 100-120 Wattosat, vagy 2 db 50-60 Wattosat kellene választani helyettük.
- Nem szükséges 2.5 méterenként párhuzamosan csatlakoztatni, de a ledek élettartalmát növeli, ha jobban el van osztva a teljesítmény, így azt ajánlanám, (főleg ha van hely hozzá), hogy a 2.5 méteres szakaszokat elején is, végén is csatlakoztassa a tápegységre.
Azzal a kérdéssel fordulok magukhoz, hogy egy stukkó mögé rejtett világításba melyik szalag lenne a megfelelő? 5050 RGB 30 led/m vagy 3528 as szalag szintén 30 leddel vagy ha ez kevés akkor a 3528-as 60 leddel elég lenne? A lényeg, hogy egyenletesen terülő fényt szeretnék, nem ez lenne az elsődleges világítás, csak a design miatt. És lenne még egy homályos pont mégpedig az, hogy ugye mindegyik szalagon állítható a fényerősség, nem csak az RGB szalagokon?
Remélem nem kérdeztem marhaságokat. A válaszokat előre is köszönöm
Tisztelt Tályai Gábor!
Ebédlőmben gipszkarton állmennyezet alá 4x3,6 m ledszalagot építéenek be 3528x60-as típusból. A kérdésem a következő lenne milyen trafoval tudnám megoldani a szalag üzemeltetését, sajnos a párkányom belső szélessége 5 cm magassága, 2 cm, ami elrejti a szalagot, és a trafot. Az a trafo ami ehhez a szalag betápjához elegendő lenne sokkal nagyobb méretű, tudna e kisebbet ajánlani, vagy hogyan lehet megoldani ezt a problémát. Köszönettel: Hornung Alfréd
A 14,4 méter 3528x60-as szalag ~70 Watt teljesítmény felvételű, azaz egy 100 Wattos tápegység szükséges az üzemeltetéséhz.
Sajnos a 2 cm kevés ahhoz, hogy bármilyen tápegységet (akár több kicsit) is elhelyezzenek.
A megoldás az ilyen esetekben az szokott lenni, hogy a tápegység lekerül a padló közelébe (vagy szekrény tetejére, stb.), a 12 Voltos ágat pedig az egyik sarokban fel kell vinni.
Köszönöm a részletes ismertetőt. Gyakorlati kérdésem, tapasztalatom van amiven a segítségét kérem.
A LED szalagok csomagolásán (konkrétan az 5050-es 60 LED/m) szerepelnek a teljesítményadatok. Pl. az említett típus esetében 12 DCV, 14.4W/m, 60LED/m.
Én általános villanyszerelő vagyok, a szakismereteim alapján (amik lehet a LED-ek esetében bővítésre szorulnak) ez azt jelenti, hogy 1.2 DCA az 1 m-es LED szalag áramfelvétele. 12Vx1.2A=14.4W
A fő gondom az, hogy (szerintem) ez csak papíron vagy elvileg van így, ugyanis méréssel már értékeket kapok.
Konkrétan LED ipari tápegységre kötve a LED szalagot és DC feszültség és áram mérővel mérve, 12 DCV esetén:
5m LED szalag - 4.2A - 50.4W - 10.08 W/m
3m LED szalag - 2.8A - 33.6W - 11.2W/m
1m LED szalag - 1.0A - 12W - 12W/m
5 cm LED szalag (3 LED) - 0.06A - 0.7W - 14.4W/m
Ebből arra a következtetésre jutottam, hogy a LED szalag
(gyártói/kereskedői) teljesítménye csak 5 cm-enként megtáplálva adódik ki, nagyobb hosszban kisebb teljesítmény és az ezzel járó áramfelvétel adódik. (Pontosabban most látva a leírásból, 0.24 W/LED = 14.4 W/60LED)
Gondolom ez azért is van, mert a szalag hosszán keletkezik feszültségesés, pl. az 5m-en épen 1 volt vagyis míg az eleje 12V-ot a vége már csak 11V-ot kap.
Nos most jön az ebből következő fő kérdésem azon túlmenően, hogy jól számoltam, következtette-e?
Én 2.9 méter LED-et mérve, 12V-on 2.7A áramfelvételt kaptam, így rákötöttem egy 12V-os 36W-os, 3A-es névleges terhelhetőségű LED tápegységre. Ezzel a 2.7A-es terheléssel, 90%-ra megterhelve a 3A-es tápegységet.
Túlterheltem-e a tápegységet? (Konkrétan és általánosságban ha ezzel a módszerrel mérek és méretezek más LED / tápegység esetében.)
Papírforma szerint igen, mert 2.9m x 14.4W = 41.76 W - 3.48A a tényleges mért fogyasztás szerint azonban nem.
Ön írta fentebb:
"Pl. egy 3528x30 Ledes szalag 2,4 Wattot fogyaszt óránként, ebből 10 métert felszerelve (24 Watt), ~41 óra világítással fogyaszt el 1 kW áramot,"
Szerintem itt tévedés van, de lehet, hogy én vagyok az aki téved...
A 2.4 W/m - 24W/10m a szekunder vagyis a 12 V-os oldalra igaz, a primer 230 V-os oldalra nem!
Méréseim alapján a LED-es tápegységek a 230V-os oldalon a 12V-os oldal áramfelvételének az 1 tizedét fogyasztják. Vagyis ha 24W-os a LED fogyasztása akkor a folyó áramerősség 24/12=2A a 12V-os oldalon. Ekkor a 230V-os oldalon vagyis a hálózaton 0.2A az áramfelvétel. ez 230x0.2=46W-nak felel meg.
Ez igazából egy következő kérdésem is lehetne, mert úgy látom a kereskedők azt mondják pl. 24W-os LED-re, hogy ez 24W-ot fogyaszt, holott valójában a dupláját, 46W-ot. Legalábis amit a villanyóra alapján majd fizetni kell az elektromos műveknek.
Kérem segítsen, hol van itt a hiba ha va negyáltalán?
Örülök vitaindító hozzászólásának, és előrebocsájtom, hogy a tévedés jogát én is fenntartom :)
Az 5050x60 SMD LED szalagról nem nyilatkoznék, majd még méregetek én is egy kicsit, ez a típus egy kicsit az állatorvosi ló esete. A LED tápegységes fórumban is feszegeti ennek a típusnak a határait egy kedves olvasónk.
Azt viszont nem tudom megerősíteni, hogy 10 méter 2,4 Wattos szalag 48 Wattot fogyasztana, avagy a mi fogyasztásmérőnk nem jó.
Méréseim alapján a LED-es tápegységek a 230V-os oldalon a 12V-os oldal áramfelvételének az 1 tizedét fogyasztják.
Ezt nem teljesen értem, hiszen inkább az 1 huszadát kellene fogyasztaniuk.
P=U x I
24 Watt = 12 Volt x 2 Amper (kisfeszültségen)
24 Watt = 230 Volt x 0,104 Amper (hálózati áramon)
Ennyi rémlik a fizikaórákról, kb. ennyit mutat a fogyasztásmérőnk is (ami nem hitelesített mérőműszer, de legalább nem kínai, hanem német gyártmány.)
De, minden fizikát félretéve:
Sajnos a LED-nek magyar nyelvű irodalma igen kevés, így én amennyit tudok, jellemzően külföldi gyártói oldalak, illetve szintén külföldi LED-es fórumokból szedem össze. Az 5050x60-as szalag fogyasztása máshol is slágertéma, egyesek szerint nem is kellene megengedni a 60 db ledet méterenként, csak maximum 48 db-ot.
Mindazonáltal a többi szalag fogyasztása nem téma, így a nagy számok törvénye alapján nem gondolom, hogy pl. a 3528-as, 30 ledes szalag üzemeltetése kétszer annyiba kerülne. Az angol, spanyol, német, vagy más európai vásárlók évek óta használják ezeket a termékeket, ugyanezzel a teljesítmény adatokkal, így gondolom már felemelték volna a szavukat, ha nem így lenne.
Ettől függetlenül a témát nyitva hagynám, bárkinek, bármilyen használható tapasztalata van ezzel kapcsolatban, kérem segítsen.
Sajnos nem tudom megállapítani, hogy hol a hiba. Mivel írta, hogy villanyszerelő, nem tételezem fel, hogy hibásan mért, a mérőeszközét sem szeretném látatlanul pontatlannak nevezni.
Jónapot!
Arra lennék kiváncsi hogy a LED szallagot fellehetne ragasztani egy motor aljára is?
Ha meg lehetne oldani akkor melyiket gondolná megvalósíthatónak ez a két fajta öttlet közt!?
1. a LED szalagot az akumulátorra csatlakoztatni!(ezzel az a gond hogy ha gyujtáson lenne folyamatosan égne!)
2. a LED szallagot felvezetni a kalaptartóba és ott egy 2állású kapcsolóval lehetne ki és bekapcsolni a napszaktól függően(ezzel az a gond h felkéne furni egy lyukat a kalaptartóba amin fell lehetne vezetni)
Előre is köszönöm(én a 2.felé hajlanék)
Érdeklődni szeretnék, hogy Ön szerint konyhai munkapult megvilágításhoz elégséges-e a 9,6W teljesítményű szalagból egy 1,5 méteres darab? A felső szekrény aljára lenne ragasztva, ami kb. 55-60cm távolságra lesz a munkapulttól.
Eddig a régi szekrény felső része alatt volt a falon egy 15W-os fénycsöves világítás, ami szó-szó éppen, hogy elég volt, de inkább nem.
Előre is köszönöm mielőbbi válaszát.
Mivel a fénycsövek és a LED szalagok energiahasznosítása kb. ugyanannyi (~70-90 lumen/Watt), így azt tudom mondani, hogy 15 Wattnyi fénycső kiváltásához kb. 15 Wattnyi LED-re lesz szükség.
Közben meg is kaptam a megrendelt led szalagot és odapróbálva a szekrény aljára, megfelelő fényerőt produkál.
Ugyan energiát tényleg nem takarítok meg az eddigi fénycsőhöz képest, viszont a hosszabban szórt erősebb fénynek köszönhetően szemkímélőbb is lett a megvilágítás.
A fél méteres darab pedig a maga ~5W-jával simán lepipálja az elszívóban lévő 40W izzót.
Lenne pár laikus kérdésem :)
Van egy szobám amiben a falak 360x204 cm esek. A kérdésem az lenne, hogy ha körberaknám Flexi LED szalag beltéri (3528-060-FN) - fehér (hideg) leddel, kb. milyen fénye lenne? ne lument mondjatok, mert az nekem kínai :) A másik kérdés, hogy az 5 méteres darabok bekötése az szentírás? mert kb nekem úgy jönne ki, hogy ~560 cm egy ágra.
Szerintetek ez így működőképes összeállítás? :
LED szalag dimmer (12V DC) - rádiós távirányítóval - 96 Watt
Tápegység 12V-os LED modulhoz (12VDC/5A/60W)
Tápegység átalakító flexibilis LED szalaghoz
GTLED forrasztásmentes sarokelem 3528-as LED szalaghoz
Flexi LED szalag beltéri (3528-060-FN) - fehér (hideg)
Üdv!
A 60 led-es 5050-es LED szalagot rendeltem, most volt alkalmam kézbe venni, meghajtani.
Ezt: http://www.anrodiszlec.hu/product_info.php/products_id/4958
Két észrevétel:
- Ez nem melegfehér. 3000 - 3300K körül van a fénye. Az említett CREE LED 2600-2700K a színhőmérséklete - annak olyan hatása van, mintha izzó világítana. Ennek a szalagnak sokkal hidegebb a fénye.
- a 840 lm fényerőt hogy számolták ki - vagy mérve volt? Nem hiszem, h nyom ennyit.
- Igen, 3000 Kelvines, mint az az Ön által belinkelt termék adatlapján is olvasható. De attól még meleg-fehér, lévén a 2700-35/3700 Kelvinig meleg-fehér, tehát sárgás színű a fény.
- Gyári érték, de az 5050 SMD chip fényteljesítménye 14 lumen / darab. Ezen a szalagon 60 db ilyen chip van, 60 x 14 = 840 lumen.
Nincs értelme egy világítási célú lencsés Cree chipet összehasonlítani egy 5050 SMD chipes LED szalaggal, lévén nem is egy célra készültek, illetve nem egy kategóriában versenyeznek.
Tisztelt Tályai Gábor!
Egy előtetőn lévő kültéri feliratot szeretnék megvilágítani zöld fénnyel. A felirat az előtető végétől vagyis az eresztől kb 20 cm-re van visszafelé. Az elképzelésem az volt, hogy az ereszre ragasztok egy ledcsíkot a felirat felé irányítva. Ön szerint ez kivitelezhető így? Ha igen milyen ledszalagot ajánl?Ledszalaggal elérhető homogén fényszórás vagy mindenképpen pontokba fogja szórni a fényt? A felirat kb 30 cm magas és 3 m hosszú. Nem akarom, hogy több 100 méterről észrevegyék, de szeretném azért, hogy valamennyire sötétben is olvasható legyen.
- Az elképzelésem az volt, hogy az ereszre ragasztok egy ledcsíkot a felirat felé irányítva. Ön szerint ez kivitelezhető így?
- Igen, teljesen jó.
- Ha igen milyen ledszalagot ajánl?
- Mindenképpen kültérit, pl. a 3528x60-as típus nekem megfelelőnek tűnik erre a célra.
- Ledszalaggal elérhető homogén fényszórás vagy mindenképpen pontokba fogja szórni a fényt?
- A led szalagokon lévő led chipek 120°-os sugárzási szöggel rendelkeznek, így elmondható, hogy a ha a szalagon lévő két led közötti távolságnál kétszer messzebbre van a megvilágított felület akkor már homogén a fény. (Például a 3528x60-as szalagon 1.3 cm-re vannak a ledek egymástól, így 2.5 cm-ről már homogén fényt ad.)
Elnézését kérem, kimaradt a hozzászólása, de köszönöm, hogy jelzett.
11.3 méter 3528x60-as LED szalag fényereje a ~7m3 m2-es szobában: lumenben könnyebb lett volna :) de:
Ez 55 Wattnyi LED-et jelent. A LED-eknek durván 8-10 szeres a fényhasznosítása a sima izzókhoz képes, így kb. ~400 Wattnyi izzónak felelne meg, ha lefelé világítana.
Azonban fölfelé fog világítani, a megvilágítás nem direkt lesz, hanem a visszavert fény jelenik meg a szobában. A visszaverődés hatékonysága persze ezer dologtól függ, pl.: falszín, mennyezetszín, mennyezettől való távolság, a szalag esetleges dőlésszöge, stb. így 30-70%-os veszteséggel lehet kalkulálni. A legrosszabb esetben is 400*0.3 = 120 Wattnyi fényforrásnak felel meg a fénye. Azaz valóban ajánlott hozzá a fényerőszabályzó, hogy hangulatvilágítás legyen belőle :)
Persze a megvilágítás szórt lesz, így más a fényérzet mint egy 120 Wattos izzónál.
Az összeállításról:
minden rendben, a 60 Wattos tápegység egy kicsit karcsú lesz a feladatra, 60*0,8=48 Watt a hasznos teljesítménye.
5 méteres szakaszok: jó lenne tartani. Az egyszerű érthetőség kedvéért: a tekercs legelső szegmensén az összes árammennyiségnek át kell jutni a tekercs legutolsó szegmenséig (elsőtől az utolsó LED-ig). A szakasz hosszának növelésével az első LED-en áthaladó áram mennyiségét is növeljük, ami melegedéshez, majd idő előtti meghibásodáshoz vezethet.
Ezt úgy szoktuk megoldani, hogy a tápegységhez közel szereljük fel a rövid darabokat (a 60 cm-est), majd ennek folytatásaként az 5 méteres tekercset, így csak egy 60 cm-es vezetéket kell betoldani. Ezt meg lehet a táptól kétfelé (jobbra-balra) indulva tenni, így 120 cm vezetékből megvan.
Remélem segített és elnézését kérem, de elbambultam :)
Segítségét kérném a következőkben: szeretnék a hálószobába, amely 13m2 egy kiegészítő, hangulatvilágítást. A mennyezeten van egy álmennyezet, ide szeretném felragasztani a led szalagot, amely meleg fehér lenne. Az egyik oldala 260cm a másik 290 cm hosszú. Kérdéseim: 30-as (3528-030 FN) vagy 60-as (3528-060 FN) led-et ajánl?Technikailag hogyan lehet megoldani, hogy az 5m-es szalagot valahogyan toldani kellene?Hol lenne célszerű toldani?
A szalaghoz milyen kiegészítőt kell választani ( pl.tápegység stb.)?
Válaszát előre is köszönöm!
Tehát összesen 11 méter LED szalag kerül beépítésre (2x260 cm és 2x290 cm). Ebben az esetben kiegészítő hangulatvilágításnak a 30 ledes is elég lehet.
Az 5 méteres LED szalag tekercsek mindkét végén található bekötővezeték, így kettévágva egy 5 méteres tekercset, mindkét darab közvetlenül csatlakoztatható a tápegységre. A oldást nem teljesen értem, lesz 2 darab 5 méteres, és egy 1 méteres szakasz, a sarkokat pedig sarokelemmel lehet megoldani.
Tápegység: 11x2,4 = 26,4 Watt a felvett teljesítmény, így 36 Wattos tápegység az ami teljesítményben megfelelne.
Elnézését kérem, félreérthetően fogalmaztam a méreteket illetően. A szobának nem mind a négy falára, csak kettőre lesz hangulatvilágítás. Az egyik oldala 260cm, a másik oldala 290cm.A két falsík, egymással 90 fokos szöget zár be. Tehát ha létezne 5.5m-es szalag akkor egyben az volna a legjobb. Mivel csak 5m-es kiszerelésben olvastam ezért nem tudom, hol és hogyan lenne célszerű toldani, valamint milyen megoldás lenne a leghatékonyabb.
Kérem szíveskedjen megírni a fentiek alapján milyen megoldást javasol.
Előre is köszönettel:Krisztin Krisztián
Elnézést a késői válaszért.
Ebben az esetben a 60 ledes szalagot tudnám ajánlani.
5.5 méter esetén 6 métert tudunk küldeni. Az 5 méteres tekercs mindkét végén van betáp vezeték, az 1 méteres szakasz egyik végén szintén lesz egy. Így túl sok toldásra nem lesz szükség.
Pl. a sarokból indulva, közvetlenül a tápegységre csatlakoztatható először a 290 cm-es darab, majd a másik irányba először az 50 cm-es darabot, majd az 5 méteres tekercs 210 cm-es maradékát. Ebben az esetben csak az 50 cm-es darabot kell áthidalni egy 50 cm-es vezetékkel és teljesül minden darabon a párhuzamos csatlakoztatás.
A konyhába szeretnék, a munkalap fölé (a felső szekrénysorba, 13x8 -as u profilba süllyesztve) RGB LED sort.
Két kérdésem lenne:
- Mivel U profilba lenne süllyesztve jó-e a beltéri szalag használata, vagy célszerúbb a kültéri? (Pára érheti, de ha jól gondolom a profil szigetel is)
- A munkalap és a felső szekrénysor között 60 cm a távolság. Elég a 030-as szalag a megfelelő fényerő eléréséhez, vagy inkább a 060-as szalagot lenne célszerű használni?
- Elegendő a beltéri kivitelű LED szalag. (Saját konyhánkba a páraelszívó alá is beltéri LED szalagot ragasztottunk, a mai napig nincs semmi probléma vele, pedig profilba sincs beragasztva. ~1 éve)
- Elég lesz a 30 ledes változat fényereje is, de az RGB szalagok fehér fénye nem az igazi, munkához majd be kell állítani az RGB vezérlővel egy szemnek kényelmesebb színt.
A ledek spektrumára lennék kiváncsi, végignéztem a különböző ledszalagokat, de csak az egyik kék lednél találtam meg, hogy milyen hullámhosszon emitál fényt.
Leginkább a "(5050-060-FN) - RGB" szalag spektrumára lennék kiváncsi, esetleg egy diagrammra vagy, hogy milyen hullámhosszon van a maximális emisszió.
A ledszalagokat akváriumok világítására használnám (nem víz alatt).
Lakótelepi nappali szoba nem csak hangulatvilágítását szeretném megoldani. Pl. a mennyezeten akár két-három kört is kialakítanék, 40-60-80 vagy 50-70-90 cm-s átmérővel. A belmagasságunk 2,5 m. Valamint hangulatvilágításként a két szemközti falon RGB-s megoldást, a falhosszúság 4m. Kérem milyen típusú led szalagot ajánlana ezekre a megoldásokra. Köszönettel, Hajnal Csaba
Ellenállással nem nagyon lesz megoldható a dolog, nagyon melegedni fog.
Egyébként megérkeztek a 24Voltos LED szalagok is, első körben 240 ledes 3528-as szalag érkezett hideg és meleg fehér színben, ma/holnap kint lesznek az áruházban, azt jobb szívvel tudnám ajánlani.
