LED Diódák szerelése

Hogyan néz ki egy LED dióda?

A LED diódák beépítésekor a polaritásra nagyon ügyelni kell. De melyik láb a pozitív (+) és melyik a negatív? Nagyon egyszerű eldönteni: a hosszabb láb a LED dióda anódja (pozitív +), rövidebbik láb a katód (negatív -). Amennyiben a lábakat már rövidre vágtuk, vagy ha ez az összehasonlítás nem megoldható, akkor segítségképpen: a katód (negatív -) oldalon a LED ütköző pereme le van marva, ott nem köríves a LED pereme. Lássunk egy képet a LED diódáról:

LED dióda szerkezete
LED dióda szerkezete

Mekkora ellenállást kell használni a LED diódákhoz?

A LED diódák nyitófeszültségüktől és a sorba kapcsolt LED-ek számától függően különböző méretű ellenállásokat igényelnek. A LED diódák nyitófeszültsége a termék leírásánál fel van tüntetve, kérjük vásárláskor ellenőrizzék ezeket az adatokat. A szükséges ellenállásokat az alábbi táblázat tartalmazza:

Nyitó feszültség (V) IF=20mA 1 db LED 2 db LED 3 db LED 4 db LED 5 db LED
1.8V - 2.0V 510 Ohm 430 Ohm 330 Ohm 240 Ohm 150 Ohm
1.8V - 2.4V 510 Ohm 430 Ohm 330 Ohm 240 Ohm 150 Ohm
2.0V - 2.2V 510 Ohm 430 Ohm 330 Ohm 200 Ohm 100 Ohm
2.2V - 2.4V 510 Ohm 390 Ohm 270 Ohm 200 Ohm ---
2.6V - 3.6V 470 Ohm 390 Ohm 240 Ohm --- ---
2.8V - 3.0V 470 Ohm 330 Ohm 240 Ohm --- ---
3.0V - 3.2V 470 Ohm 330 Ohm 150 Ohm --- ---
3.2V - 3.4V 470 Ohm 330 Ohm 150 Ohm --- ---


Hogyan kell egymáshoz kapcsolni a LED diódákat?

A LED diódák forrasztása nagyon egyszerű, kezdők, forrasztásban kevésbé jártasak is könnyen el tudják készíteni. Van néhány alapszabály, valamint sok ledet forrasztani egy kicsit babra munka, de a végeredmény mindenért kárpótolni fog.

- Első lépésben MINDIG tervezzük meg és rajzoljuk le, hogy mit szeretnénk megvalósítani.
- A terv alapján szerezzük be a LED diódákat, és a fenti táblázat alapján a megfelelő ellenállásokat.
- A forrasztást a pozitív 12V-os ágon célszerű kezdeni, így egy szakasz beforrasztása után ki is tudjuk próbálni munkánkat.
- A pozitív 12V-os ágra forrasszunk fel egy megfelelő méretű ellenállást.
- Az eltervezett távolságok szerint vágjuk le a vezetéket 3 db LED dióda számára.
- A már felforrasztott ellenállásra forrasszuk fel a vezetéket, ami az első diódáig fog érni.
- A dióda hosszabbik lábára (vagy a nem peremezett oldalra) forrasszuk rá az ellenállástól érkező vezetéket.
- A felforrasztott LED dióda másik lábára forrasszunk ismét egy vezetéket, amely a következő LED dióda anódjához fog kapcsolódni.
- A fenti lépéseket ismételjük addig, amíg elérjük az egy csoportba sorba kapcsolt dióda számot (1-5 db).
- Az utolsó LED dióda kimenetét (-) csatlakoztassuk a tápegység negatív (-) kimenetéhez.

LED diódák soros kapcsolási rajza

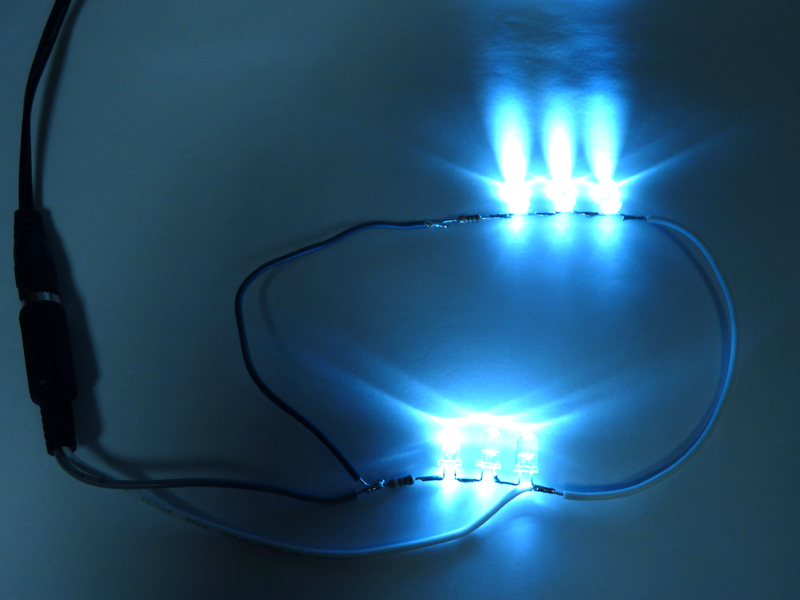

Az esetek többségében azonban nem néhány darab, hanem akár néhány száz darab diódát is össze kell kapcsolnunk. Ehhez készítsük el a fenti sorba kapcsolt csoportokat és kössük be őket az áramkörbe párhuzamosan:
- Amennyiben több ilyen sorba kapcsolt csoportot szeretnénk bekötni, úgy a 12V pozitív ágra az ellenállás előtt forrasszunk egy vezetéket. Erre a vezetékre forraszthatjuk ismét az ellenállást, majd pedig a LED diódákat.
- Újabb csoport csatlakoztatása esetén újra forrasszunk egy vezetéket az utolsó ellenállás elé, és erre ismét forraszthatjuk az ellenállást és a LED diódákat.

LED diódák kapcsolási rajza - Párhuzamosan sorba kapcsolt soros LED csoportok


Természetesen leírva viszonylag bonyolultan hangzik, de reméljük az alábbi kép segít megérteni a kapcsolás lényegét:



Hogyan kell forrasztani a LED diódákat?

A LED diódák forrasztása, ellentétben pl. a flexibilis led szalag forrasztásával, nem igényel különösebb kézügyességet a viszonylag nagy méretű alkatrészek miatt. Természetesen a hőfokra itt is ügyelni kell, sokáig ne melegítsük a diódát, mert a hőtől maradandóan károsodhat.
Az alkatrészeket készítsük elő, a diódák lábait fogóval hajlítsuk a megfelelő alakra, majd vágjuk méretre őket. Az ellenállásokat szintén vágjuk méretre a forrasztás megkezdése előtt. A csatlakozásokat, forrasztási felületeket érdemes zsugorcsővel védeni; egyrészről kevésbé oxidálódnak (ez főleg kültéri használat esetén hasznos), másrészről a zsugorcső törésgátlóként is működik, megelőzve a szerelési hibákat, töréseket, szakadásokat.



LED Diódák forrasztása - videó
A cikkhez kapcsolódó termékek:
LED Dióda (5 mm - kerek) RGB közös anód
LED Dióda (5 mm - kerek) RGB közös anód

15 hozzászólás érkezett

#1 Bera Menyhért 2011/09/23, 10:21
40 db rgb LED diódát szeretnék összekötni
Adatai:
Max. áram: 20mA...60mA
- Nyitó feszültség piros: ~3.5V...4.0V

Milyen tápegységet ajánl hozzá? A normál adapter is megfelel (12V 1000mA van itthon jelenleg) ?
Egy ismerősöm szerint párhuzamosan kellene őket bekötni 12V esetén mindegyik elé egy 400 ohmos ellenállással.

Előre is köszönöm
#2 Tályai Gábor 2011/09/29, 12:34
Tisztelt Bera Menyhért!

A normál adapter is megfelel (12V 1000mA van itthon jelenleg)?
- Igen.

Egy ismerősöm szerint párhuzamosan kellene őket bekötni 12V esetén mindegyik elé egy 400 ohmos ellenállással.
- Igen, de a fenti táblázatban minden nyitófeszültséghez tartozó ellenállás értéket megtekinthet, különböző darabszámú LED sorbakötése esetén.

Mivel RGB diódáról van szó, szükség lesz némi vezérlésre is.

Remélem tudtam segíteni.
#3 Simon Gábor 2011/10/22, 17:32
Tisztelt Tályai Gábor!

Szeretnék készíteni kamionba egy LED-es névtáblát. Nyák-lemezbe belemarom a karaktereket és hátulról szeretném megvilágítani a lemezt. Az lenne a kérdésem, hogy milyen "alakú" LED-et válasszak, amely nagyobb látószög mellett is jó fényerőt biztosít?

Válaszát előre is köszönöm!
#4 Tályai Gábor 2011/10/24, 12:37
Tisztelt Simon Gábor!

Remélem nem értem félre, tehát nem a ledek fogják a karaktereket kiadni, hanem a maratott lemez, a LED pedig csak háttérvilágításhoz kell.

Ebben az esetben a LED szalag erre a feladatra a legjobb megoldás, kis távolságról is homogén fényt biztosít. Ajánlanám a 3528x60 illetve 3528x120-as típusokat, melyek 120°-os sugárzási szöge szerintem megfelelő lesz a feladatra.

Remélem tudtam segíteni, illetve ha félreértettem a kérdést, akkor legyen szíves pontosítani.
#5 Simon Gábor 2011/10/30, 08:40
Köszönöm a válaszát, Pontosan így gondoltam.
#6 olahtamas 2011/11/05, 21:34
Azt szeretném megtudni, hogy 6db 8 mm fejátméröju led esetén mekkora ellenállás kell hozzá U=17V adapterrel, nyitofeszultség 3,5-4 V
#7 Tályai Gábor 2011/11/09, 08:03
Kedves Oláh Tamás!

6*3,5=21 Volt ami fölötte van a 17 Voltnak, így gondolom nem 6 db-ot szeretne egyszerre sorba kötni, viszont azt nem írta, hogy hány ledenként lenne sorba kötve.

Ezt az oldalt ajánlanám, itt meg lehet adni a fenti adatokat és még egy kis sematikus rajzot is ad a csatlakoztatásról:
http://ledcalculator.net/

Remélem tudtam segíteni.
#8 Lorka 2011/11/29, 01:19
kedves Gábor!
Merész ötlettel álltam elő karácsonyra. Talán ismeri a gyöngyből és drótból készült fákat. Ugyanazt szeretném megvalósítani csak a gyöngyök helyén led diódákkal. A kérdésem az lenne, hogy tudnám legegyszerűbben megoldani az áramforrás kérdését és hogy feltétlenül 12V nagyság kell-e.
A választ előre is köszönöm
#9 Tályai Gábor 2011/12/05, 08:10
Kedves Lorka!

Nem teljesen értem a kérdés mire irányul:

- ha nem elérhető könnyen a 230V-os hálózati áram, akkor akkuról lehet meghajtani a ledeket, ekkor célszerű lehet akár egyesével, ellenállás nélkül csatlakoztatni a ledeket, ~3V feszültségű akkuról

- ha elérhető, akkor érdemes valamilyen karácsonyi fényfüzért vásárolni, töredék áron beszerezhető, nem kell forrasztani, vízvédelemmel - tápegységgel foglalkozni

Remélem tudtam segíteni.
#10 Nagy Matyas 2011/12/10, 19:25
Üdvözletem!

12 voltos tápegység használatával csak a led szalagok vezérelhetőek, vagy megfelelően bekötve ezek a diódák is?

Arra gondolok, hogy egy tápegység után lenne bekötve mondjuk egy ilyen vezérlő:
http://www.anrodiszlec.hu/product_info.php/products_id/3873

Majd ez után lennének megfelelő ellenállással bekötve a led diódák (elég sok darab jelen esetben).

Köszönöm!
#11 Tályai Gábor 2011/12/13, 08:38
Tisztelt Nagy Mátyás!

Természetesen a diódák is, ebben a cikkben is 12 Voltos tápegységhez adtuk meg az ellenállás értékeket.

Igen, a linkelt vezérlő használatára is lehetőség van, pontosan úgy, ahogyan leírta.

Remélem tudtam segíteni.
#12 Lóránt Gábor 2011/12/20, 04:32
Tisztelt Tályai Gábor!

Segítségét szeretném kérni, ugyanis 30 db led diódát szeretnék összekötni. 12v-os tápegységről menne. Fehér led diódáról lenne szó, aminek a nyitófeszültsége 3.2-3.4; max áram 20 mA. Néztem a ledkalkulátor.net oldalt, illetve a táblázatot amit ezen az oldalon találtam, és nem egyezik az ellenállás mértéke. A ledkalkulátor.net-en 3 db led összekötéséhez 120 Ohm-os ellenállást ír, míg a táblázatban 150 Ohm szerepel ugyanehez a konfigurációhoz. Sajnos nem vagyok járatos ezekben a kérdésekben és azt kérdezném, hogy melyiket használjam? Illetve egy nagyon buta kérdés, de muszáj megkérdeznem: miért nem lehet 3-nál több ledet egymás után kötni? Előre is elnézést ezért!

Segítségét előre is köszönöm.
#13 Tályai Gábor 2012/01/11, 08:13
Tisztelt Lóránt Gábor!

A nyitófeszültség miatt változik az ellenállás:
3.2 Voltos nyitófeszültség eléréséhez a 150 Ohm-os ellenállás kell (kisebb fény/hosszabb élettartam), a 3.4 Voltos nyitófeszültség eléréséhez pedig 120 Ohm-os ellenállás, ezzel nagyobb fényt érünk el, de a dióda élettartalma csökkenhet.

Természetesen az élettartam csökkenés nem drasztikus, ha a szükséges nyitófeszültségen belül használjuk a diódákat.

Remélem tudtam segíteni.
#14 Bobek Attila 2012/02/02, 20:30
Tisztelt Tályai Gábor!

A Segítségét szeretném kérni! Vásároltam önöktől Közös anódos RGB LED-eket, és infrás távirányítós vezérlőt. Tudna segíteni abban, hogy ezeket hogy kell vezetékelni, és bekötni, valamint hova hány darab ellenállást kell beforrasztani? 27 LED ről lenne szó.

Segítségét előre is köszönöm!

Tisztelettel, Bobek Attila
#15 Bobek Attila 2012/02/03, 13:52
Közben megfejtettem hogyan kell. :)
Üdv. Attila
